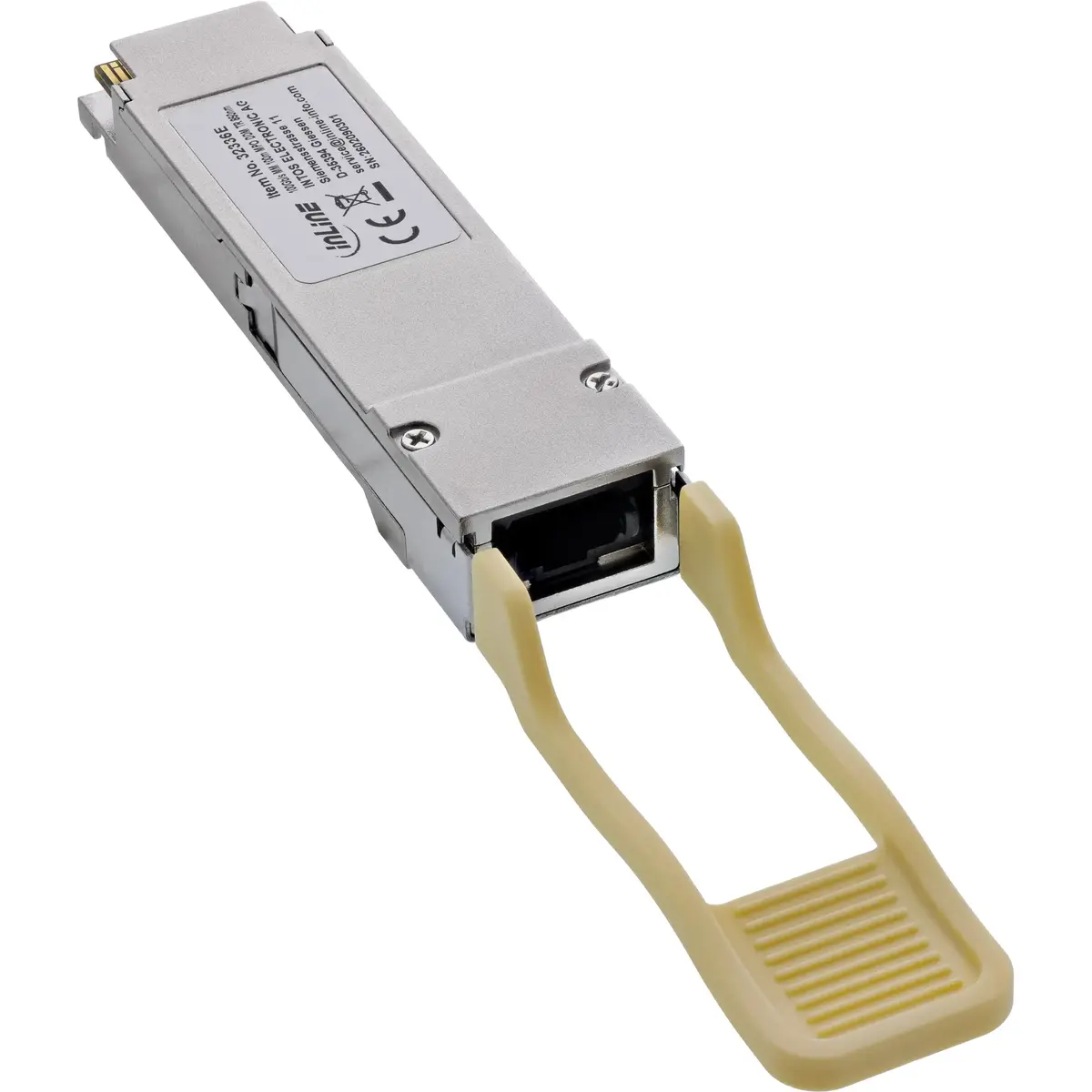

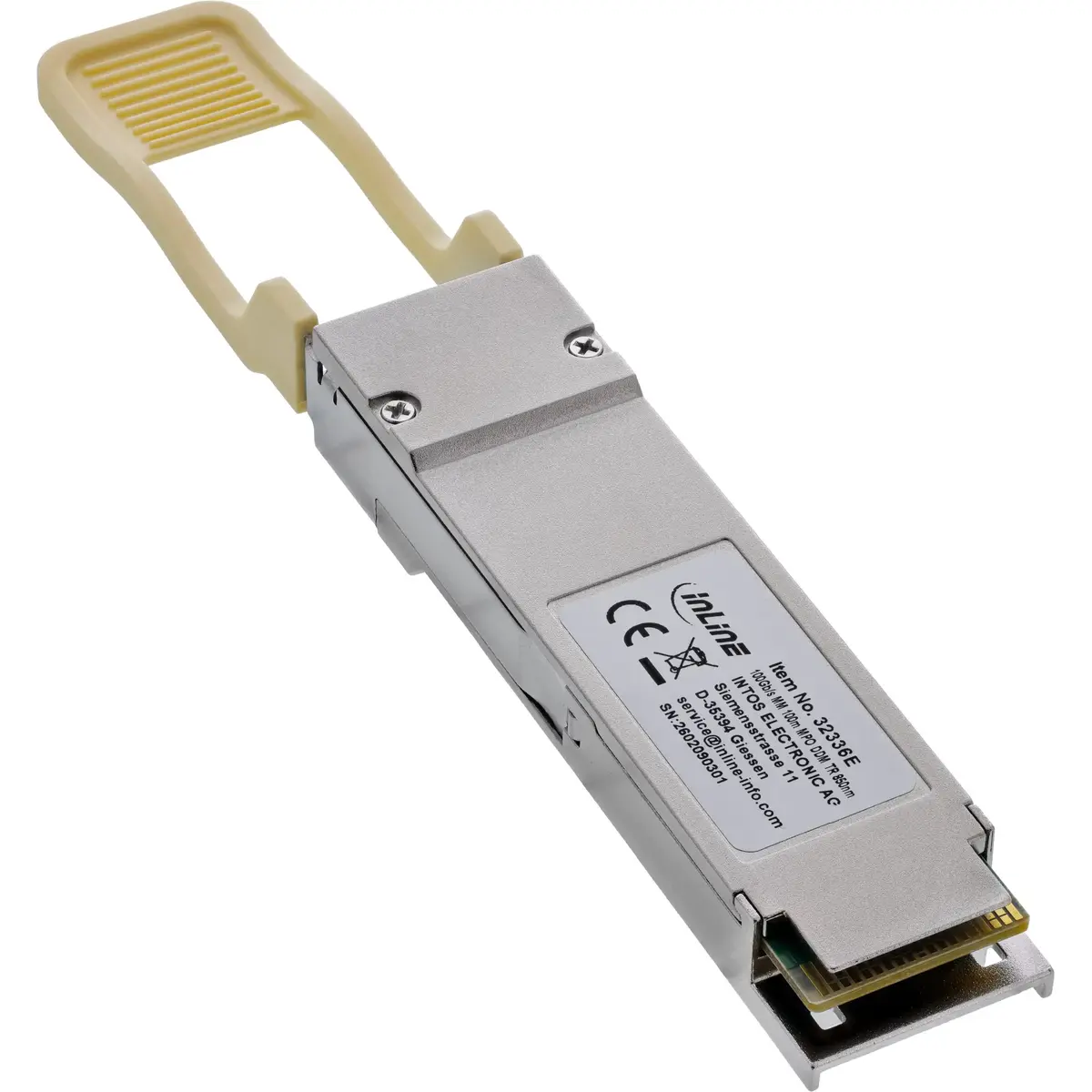

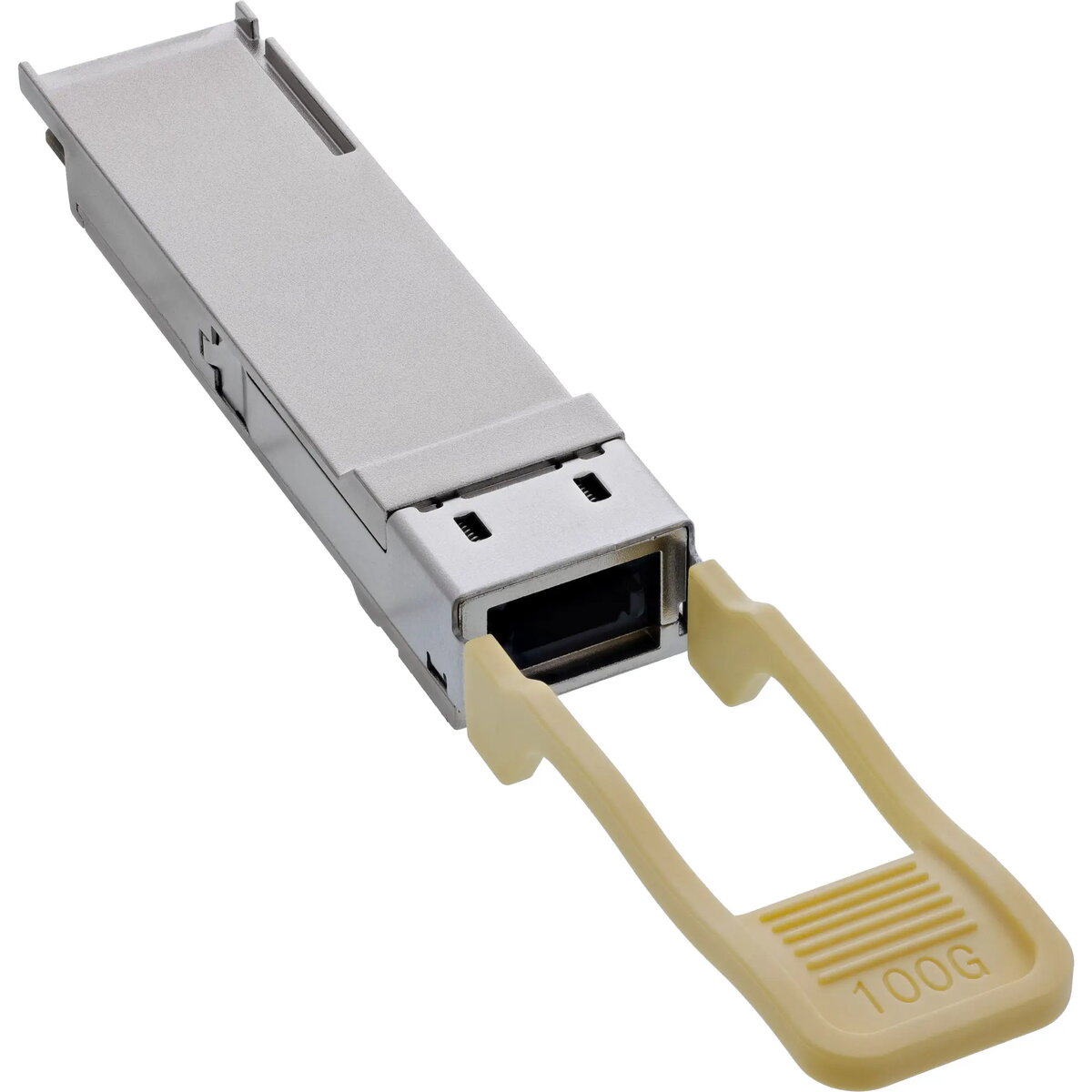

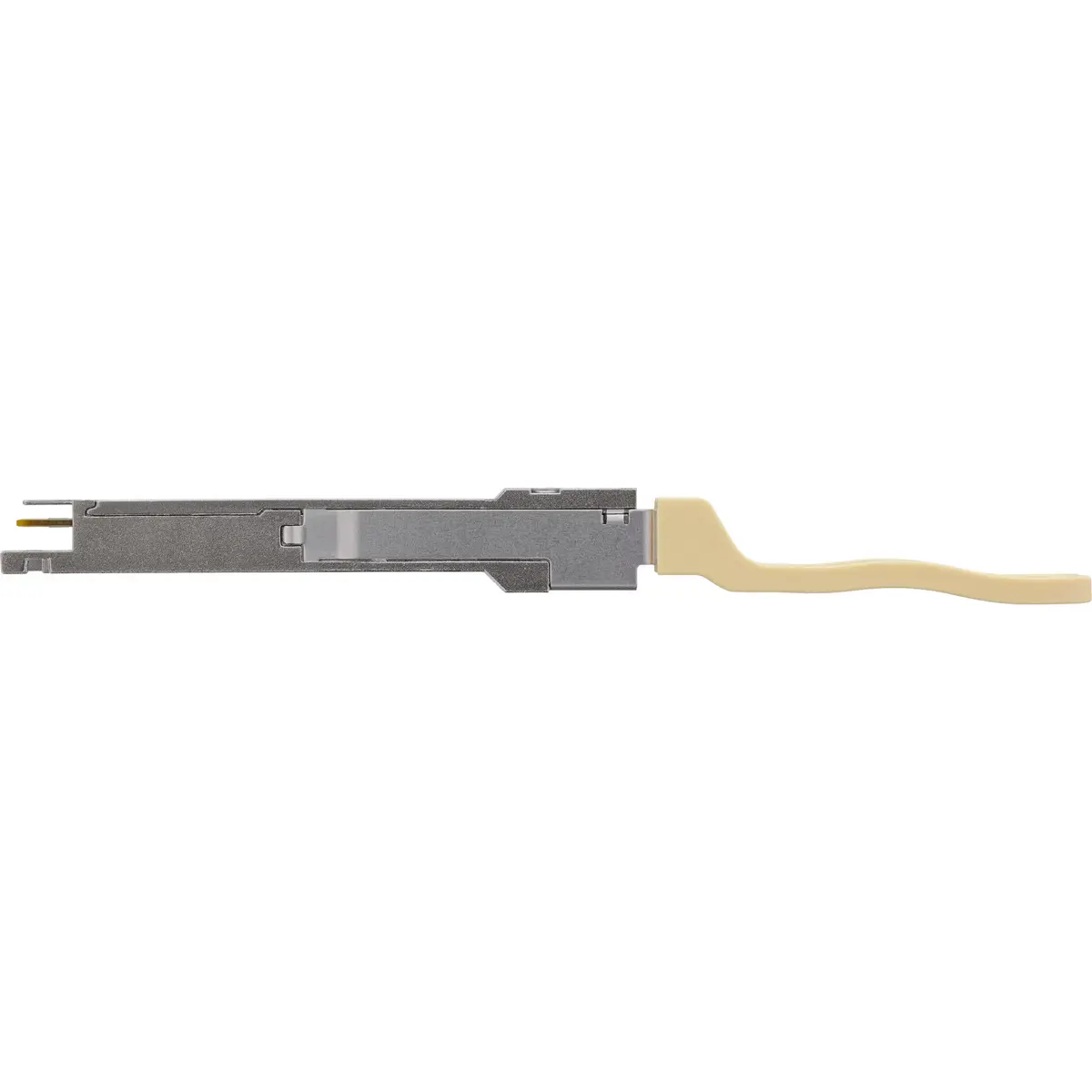

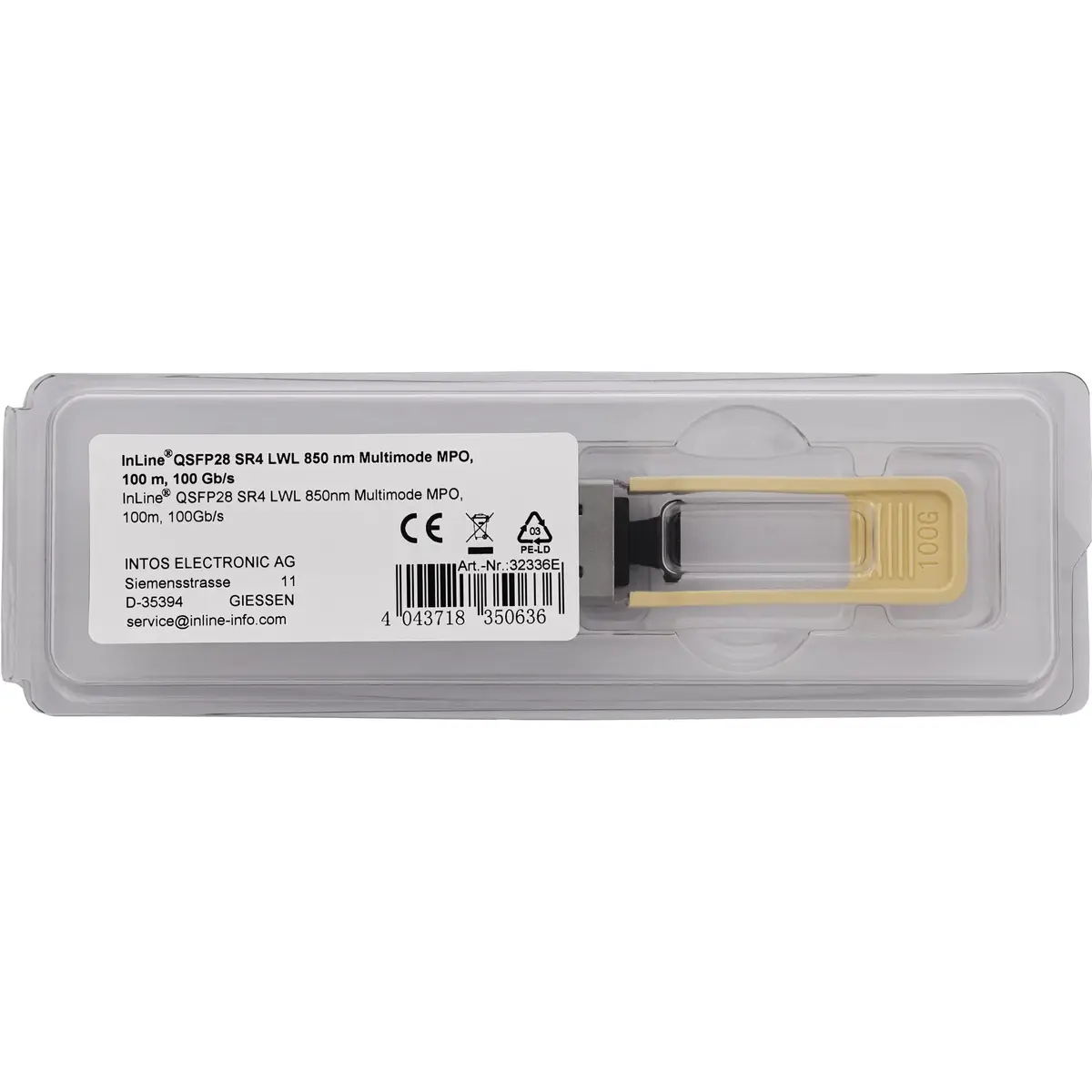

Сетевой трансивер InLine 32336E — модель 32336E

Модуль трансивера InLine 32336E QSFP28-100G-SR4 обеспечивает подключение 100 Gigabit Ethernet по многомодовому волокну. Модуль выполнен в форм-факторе QSFP28, поддерживает параллельную 4‑канальную передачу по 25.78 Гбит/с на канал с использованием VCSEL-матрицы на 850 нм и оптического интерфейса MPO-12. Предназначен для медиаконверсии, удлинения каналов, замены или использования в качестве запчасти в сетевом оборудовании, совместимом с QSFP28 MSA и IEEE 802.3bm.

Преимущества

Решение обеспечивает высокий суммарный пропускной поток 100 Гбит/с при низком энергопотреблении (< 2,5 Вт) и компактном форм-факторе для плотной установки портов. Встроенный DDM предоставляет данные в реальном времени о температуре, напряжении и уровнях оптической мощности TX/RX для контроля состояния канала. Соответствие стандартам (QSFP28 MSA, IEEE 802.3bm, SFF-8636) повышает совместимость с коммерческими 100G-коммутаторами и роутерами. Возможность hot-plug упрощает замену без отключения оборудования.

Подходит для

• Высокоскоростных соединений в стойках и архитектуре spine-leaf в дата-центрах
• Магистральных и агрегационных коммутаторов и маршрутизаторов в корпоративных сетях
• Коротких многомодовых волоконных подключений внутри и между стойками (OM3/OM4)
• Использования в качестве запасной части или для оперативной замены на объекте

Ключевые характеристики

• Форм-фактор: QSFP28
• Стандарт: 100GBASE-SR4
• Суммарная скорость: 4 × 25.78 Гбит/с (100 Гбит/с)
• Тип волокна: Многомодовое (OM3, OM4)
• Дальность передачи: до 70 м на OM3, до 100 м на OM4
• Передатчик: 4 × 850 нм VCSEL-матрица
• Приёмник: PIN-матрица
• Оптический разъём: MPO-12
• Электрический интерфейс: CAUI-4
• DDM: доступ к температуре, напряжению, мощности TX/RX и току смещения через I²C
• Питание: 3.3 В
• Энергопотребление: < 2.5 Вт
• Рабочая температура: 0 °C до +70 °C
• Класс лазера: Class 1

Как использовать

Держите модуль за края, избегая контакта с оптическими элементами. Вставляйте модуль в совместимый QSFP28-слот до фиксации; поддерживается hot-plug, поэтому установку или замену можно производить при включённом оборудовании. Подключите MPO-12 многомодовый патч-кабель, соответствующий OM3 или OM4, и проверьте состояние линка через управляющее ПО оборудования. Для мониторинга параметров работы читайте данные DDM через интерфейс I²C.

Рекомендации по использованию

Для стабильной передачи используйте качественное OM4-волокно при расстояниях до 100 м и следите за чистотой и состоянием MPO-коннекторов. Регулярный контроль DDM поможет своевременно выявить отклонения температуры или уровней мощности. В случае проблем совместимости обратитесь к поставщику для индивидуального программинга модуля под требования хоста.
