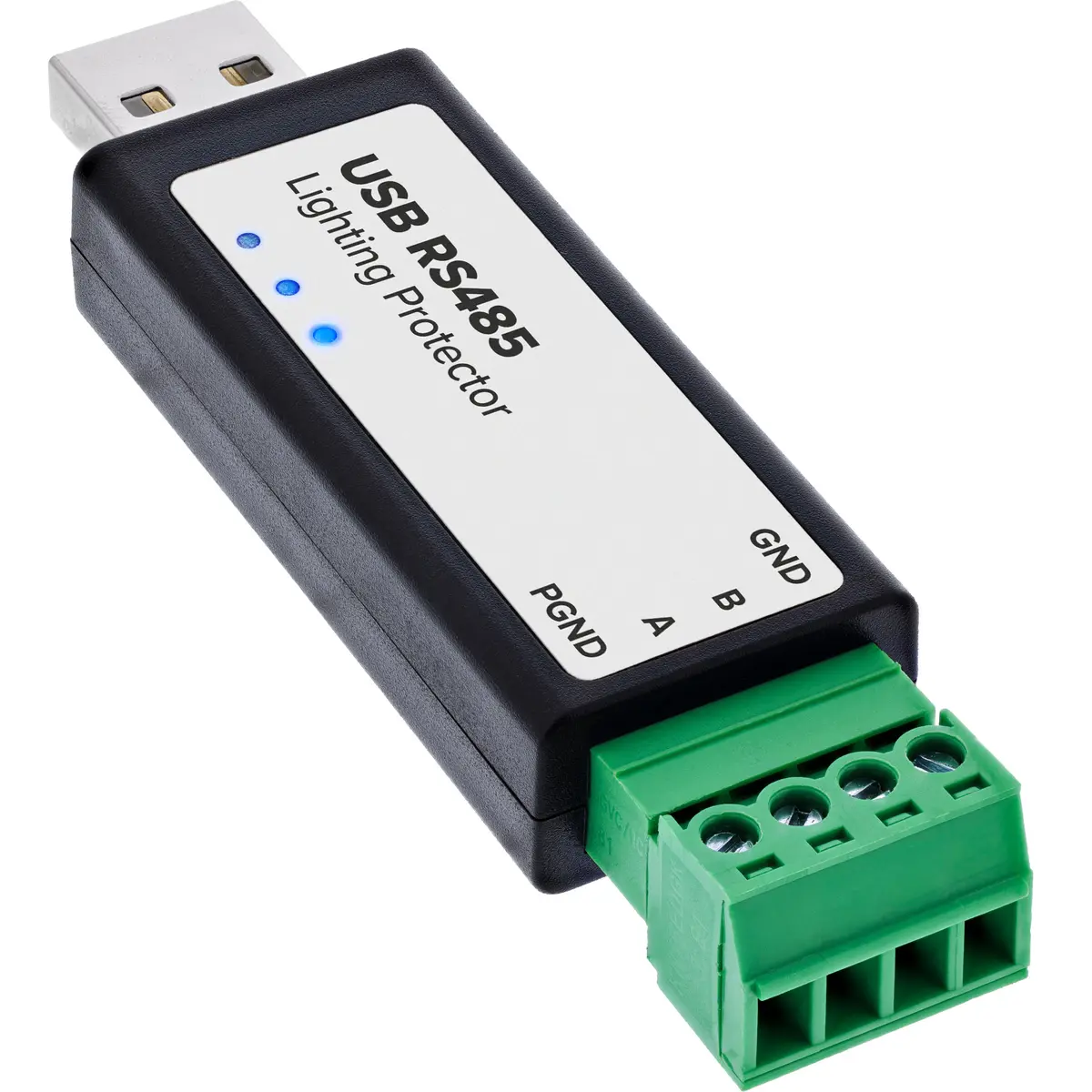

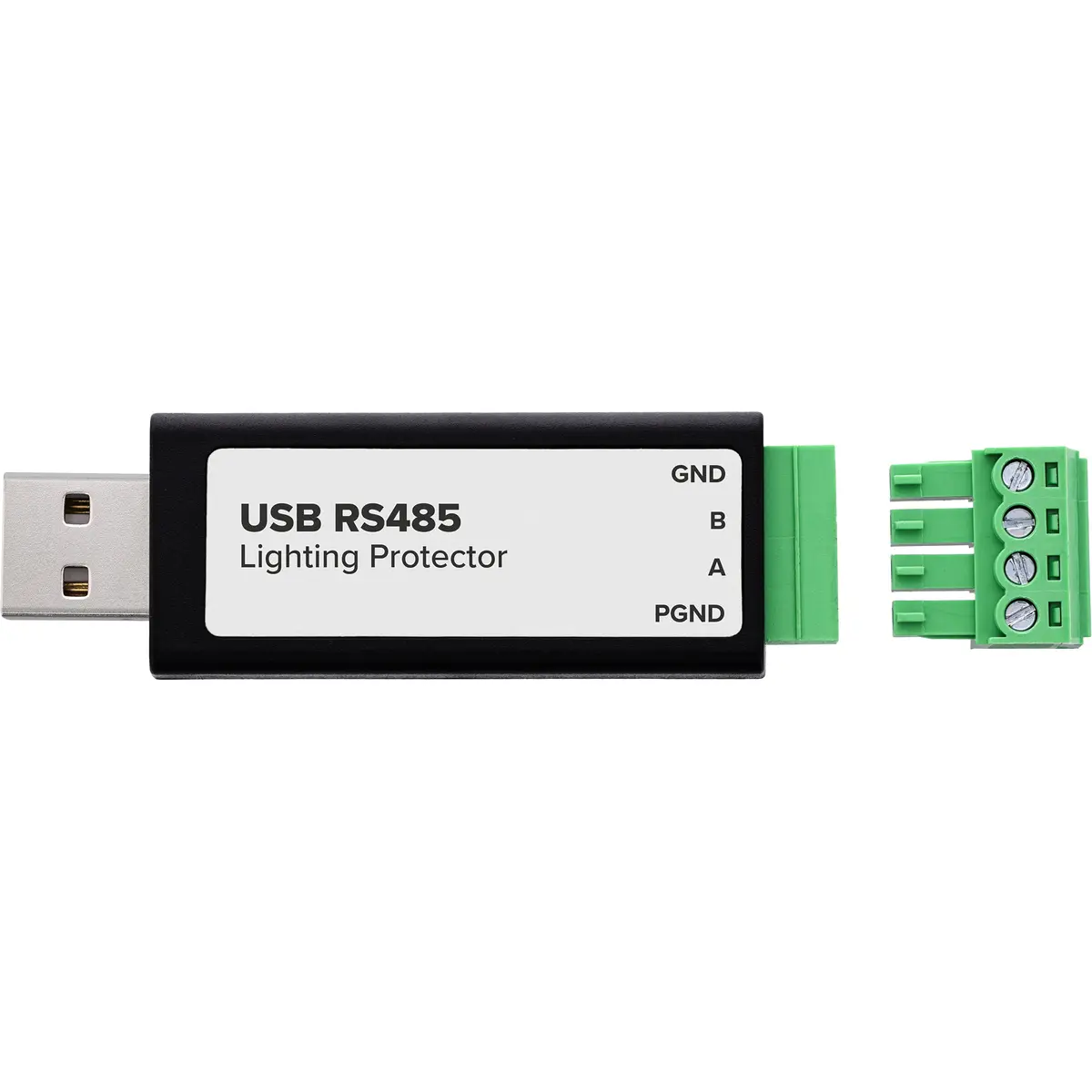

Преобразователь InLine 33307E USB в Serial RS485 с грозозащитой

Преобразователь интерфейсов InLine 33307E USB в Serial RS485 с грозозащитой разработан для обеспечения стабильной и безопасной передачи данных в суровых промышленных и коммерческих условиях. Превращая сигнал USB в надежную последовательную связь RS485 через виртуальный COM-порт, данный адаптер эффективно объединяет современные компьютеры и специализированное серийное оборудование. Устройство оснащено комплексными защитными механизмами, включая защиту от скачков напряжения, перенапряжения и электростатических разрядов, что гарантирует бесперебойную работу даже при высоком уровне электромагнитных помех.

Преимущества

Этот конвертер оснащен высокопроизводительным чипсетом FTDI FT232RNL, обеспечивающим надежную передачу сигнала на значительные расстояния до 1.2 километра. Эксплуатационная надежность существенно повышается благодаря встроенной защите от молний и импульсных перенапряжений на 6 кВ, соответствующей отраслевым стандартам, а также двунаправленным защитным диодам и самовосстанавливающимся предохранителям. Автоматическое аппаратное переключение направления управляет полудуплексной связью без необходимости ручной настройки программного обеспечения. Кроме того, наличие встроенного терминального резистора на 120 ом минимизирует отражения сигналов, а широкий диапазон рабочих температур и совместимость с различными операционными системами обеспечивают универсальность применения.

Подходит для

• Систем промышленной автоматизации и управления
• Установок автоматизации зданий и мониторинга
• Технологий измерения и контроля
• Сетей мониторинга энергии и интеллектуального учета
• Настройки связи по протоколу Modbus RTU

Когда может не подойти

Данный адаптер не предназначен для полнодуплексной связи RS422 или подключения стандартных потребительских USB-устройств, требующих высокоскоростной передачи данных, таких как внешние накопители. Он также не подходит для прямого подключения к несерийным интерфейсам без соответствующего преобразования протоколов.

Основные характеристики

• Интерфейс хоста: USB-A
• Интерфейс устройства: Винтовая клемма RS485 с контактами GND, A, B и PGND
• Чипсет: FTDI FT232RNL
• Скорость передачи данных: от 300 до 512 000 бит/с
• Режим передачи: Полудуплекс с автоматическим переключением направления
• Максимальная длина кабеля: до ~1.2 км для RS485
• Емкость шины: до 32 устройств на сегмент
• Согласование: Встроенный резистор 120 ом
• Защита: Защита от всплесков 6 кВ, защита от электростатических разрядов и перенапряжений
• Поддерживаемые операционные системы: Windows, Linux, macOS и Android

Как использовать

Подключите разъем USB-A адаптера к свободному порту USB на вашем компьютере или хост-устройстве. Операционная система автоматически распознает устройство и использует драйверы виртуального COM-порта, предоставляемые чипсетом FTDI. Подключите провода шины RS485 к соответствующим винтовым клеммам, соблюдая правильное подключение линий земли, данных и защитного заземления. После подключения настройте ваше программное обеспечение для связи с соответствующим виртуальным COM-портом с требуемой скоростью передачи данных.

Что следует учесть перед покупкой

• Убедитесь, что ваша сетевая архитектура опирается на стандарт RS485 и работает в полудуплексном режиме
• Проверьте, что ваша хост-система работает под управлением совместимой операционной системы, такой как Windows, Linux, macOS или Android
• Убедитесь, что сеть не превышает 32 устройства на сегмент без использования специального повторителя
• Подтвердите требования к физическому пространству для монтажа и особенностям проводки винтовых клемм

Рекомендации по использованию

Для достижения оптимальной производительности в сложных промышленных сетях обеспечьте правильное подключение линии защитного заземления и экрана к клемме PGND, а также убедитесь в корректном использовании терминального резистора на 120 ом при большой длине кабеля для предотвращения искажения данных из-за отражений сигналов.
