Кабель установки InLine Cat.7a S/FTP 4x2x0.58 AWG23 1200MHz 25m

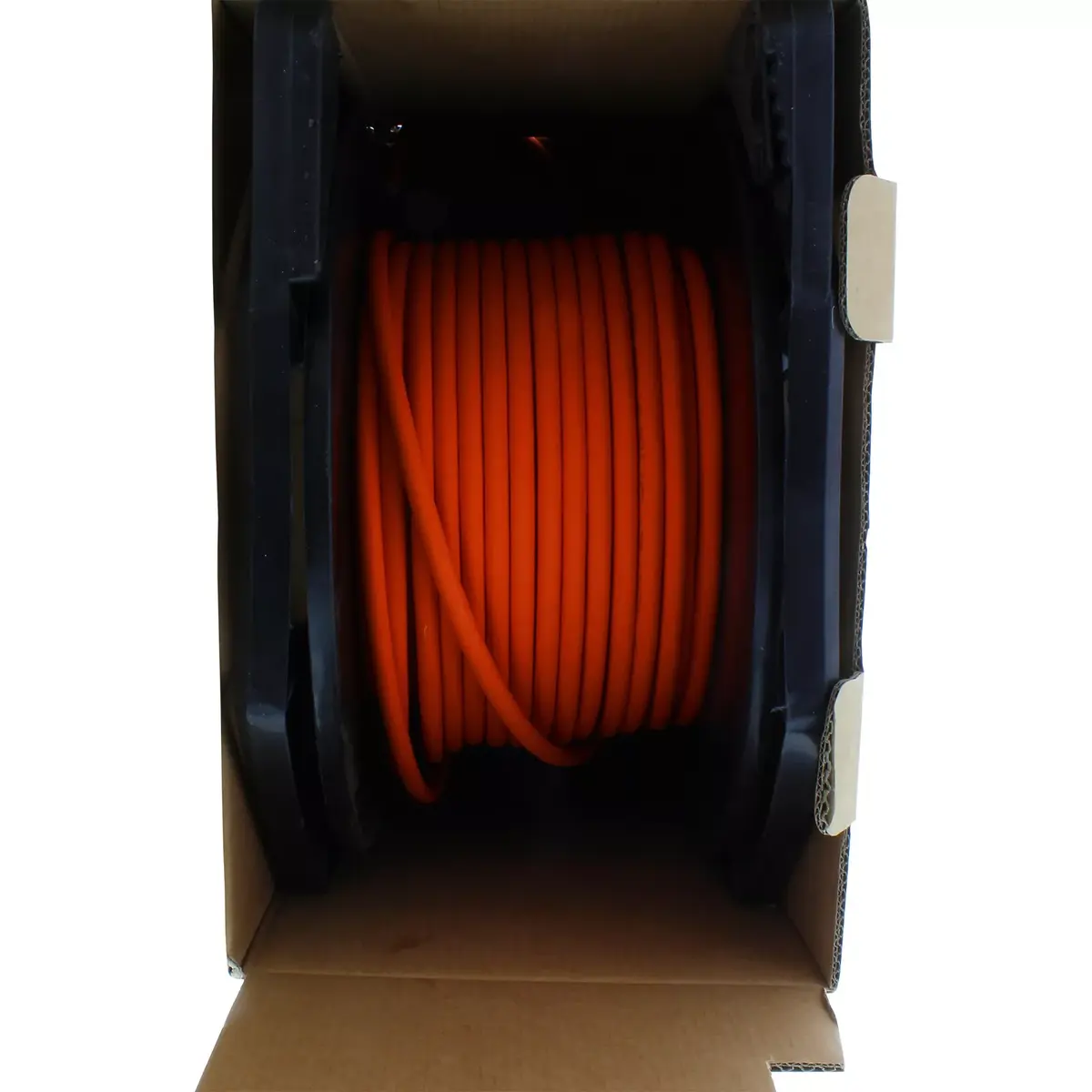

Кабель для установки InLine Cat.7a S/FTP (4x2x0.58 AWG23) поставляется на пластиковой катушке, закреплённой в усиленной картонной барабанной коробке для удобного и беспроблемного снятия требуемой длины. Такая упаковка защищает кабель при транспортировке и хранении, упрощает обращение на строительной площадке и обеспечивает удобную укладку и транспортировку. Кабель предназначен для структурированной установки в зданиях и поддерживает передачу данных до 10 Gbit/s при частоте до 1200 МГц.

Преимущества

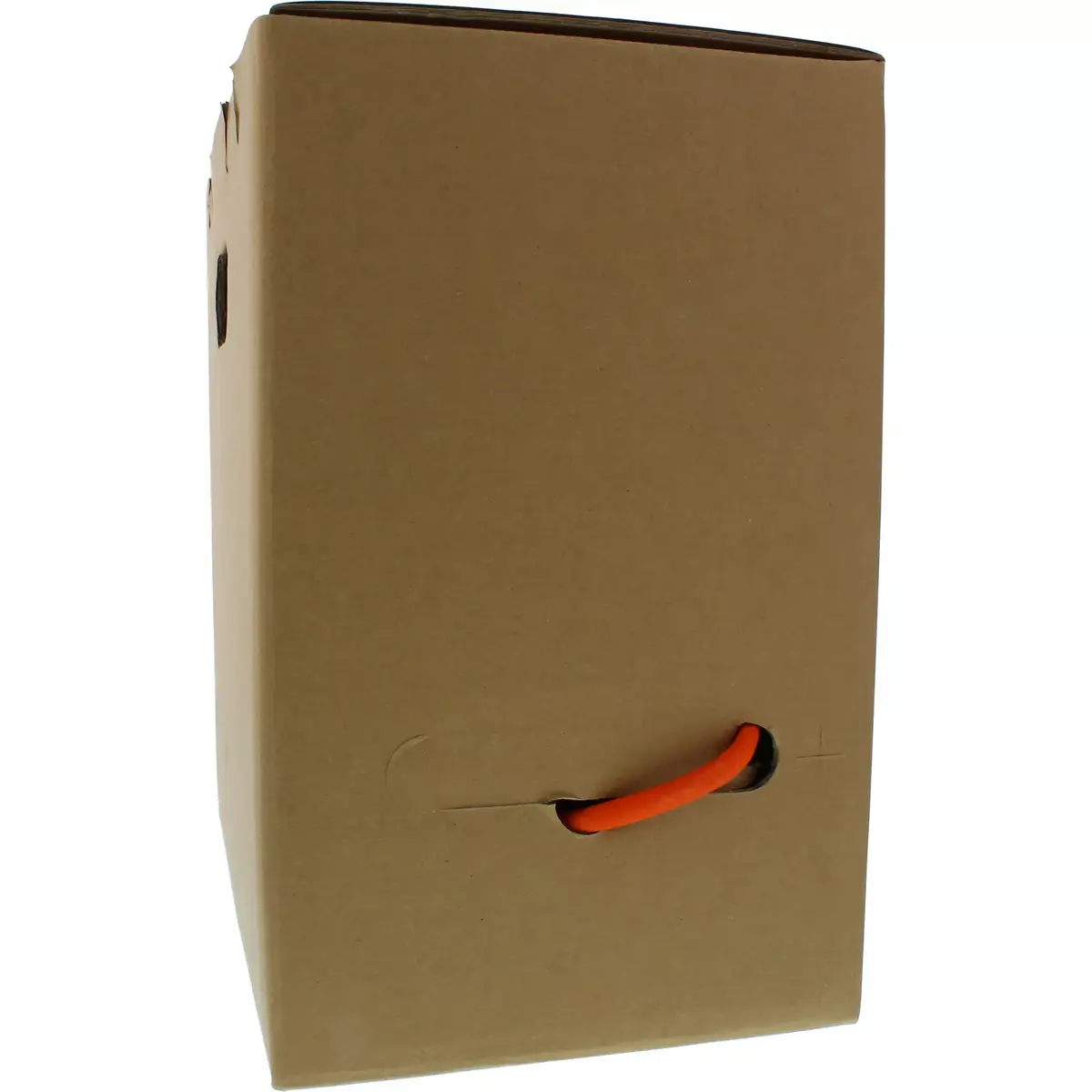

Барабанная коробка обеспечивает простоту обращения на объекте без дополнительных размоточных устройств, что снижает затраты на труд и оборудование. Упаковка лёгкая и штабелируемая, что удобно для транспортировки и отправки посылками. Картонная защита уменьшает загрязнение и повреждения при транспортировке, а маркировка оставшихся метров на кабеле облегчает точную обрезку и монтаж небольших отрезков.

Подходит для

• Структурированных сетевых установок в коммерческих и жилых зданиях
• Скоростного Ethernet до 10 Gbit/s
• Протяжённых трасс, где требуется организованная размотка кабеля
• Монтажей, требующих безгалогеновой (LSZH) оболочки и пожарного класса B2ca

Ключевые характеристики

• Тип кабеля: монтажный Cat.7a S/FTP

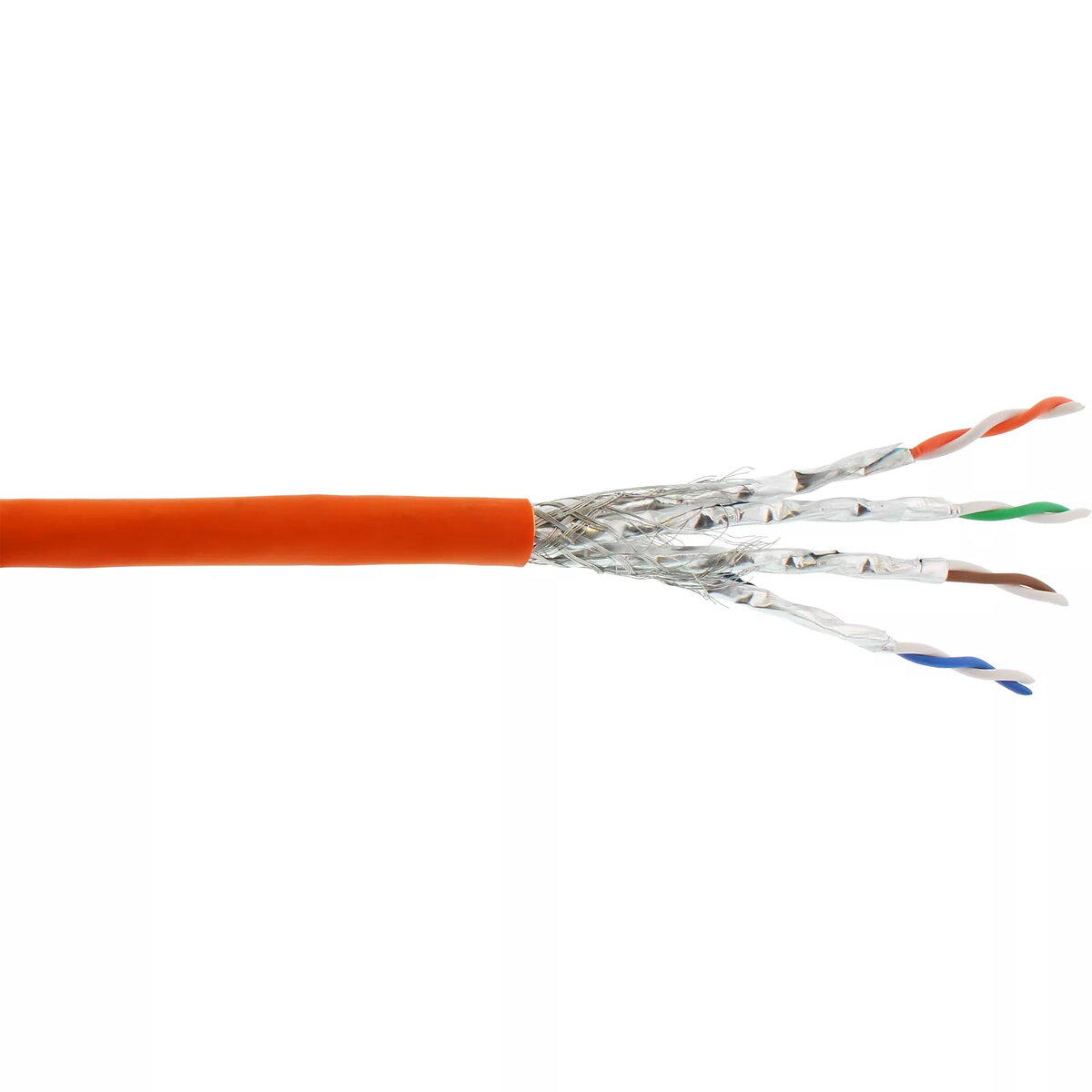

• Конструкция: 4x2xAWG23/1 PIMF (0.58 мм²) с медными жилами
• Полоса пропускания: до 1200 МГц; поддержка до 10 Gbit/s
• Импеданс: 100 Ω; постоянное сопротивление: макс. 93.8 Ω/км
• Экранирование: общая оплётка и фольга вокруг пар (S/FTP)
• Оболочка: безгалогеновая LSZH; цвет: оранжевый
• Диаметр кабеля: прибл. 7.8 мм
• Температурные диапазоны: монтаж 0 °C — 50 °C; эксплуатация -20 °C — 60 °C; хранение -20 °C — 50 °C
• Поведение при пожаре: B2ca согласно EN 50575:2014/A1:2016
• Упаковка/длины: барабанная коробка доступна для 50 м, 100 м, 300 м; 500 м поставляется на барабане; 10 м и 25 м поставляются в коробке

Как использовать

Разместите барабанную коробку на ровной поверхности и разматывайте кабель с пластиковой катушки до требуемой длины, используя индикацию оставшихся метров для точного измерения. Обрежьте кабель подходящим инструментом и выполните обжатие или подключение к коммутационным модулям в соответствии со стандартной технологией монтажа для S/FTP Cat.7a. Соблюдайте рекомендованный температурный диапазон при установке и избегайте резких изгибов и сдавливания кабеля, чтобы не ухудшить его электрические характеристики.

Рекомендации по использованию

После окончания монтажа выполните проверку с помощью сертифицированного тестера кабелей для подтверждения целостности, правильности пар и показателей помех (alien crosstalk). Храните барабанную коробку в сухом месте при температуре в пределах допустимого диапазона и защищайте кабель от длительного воздействия прямого солнечного света на улице.
