Сетевая карта InLine 76660Y, адаптер PCI/PCIe модель 76660Y

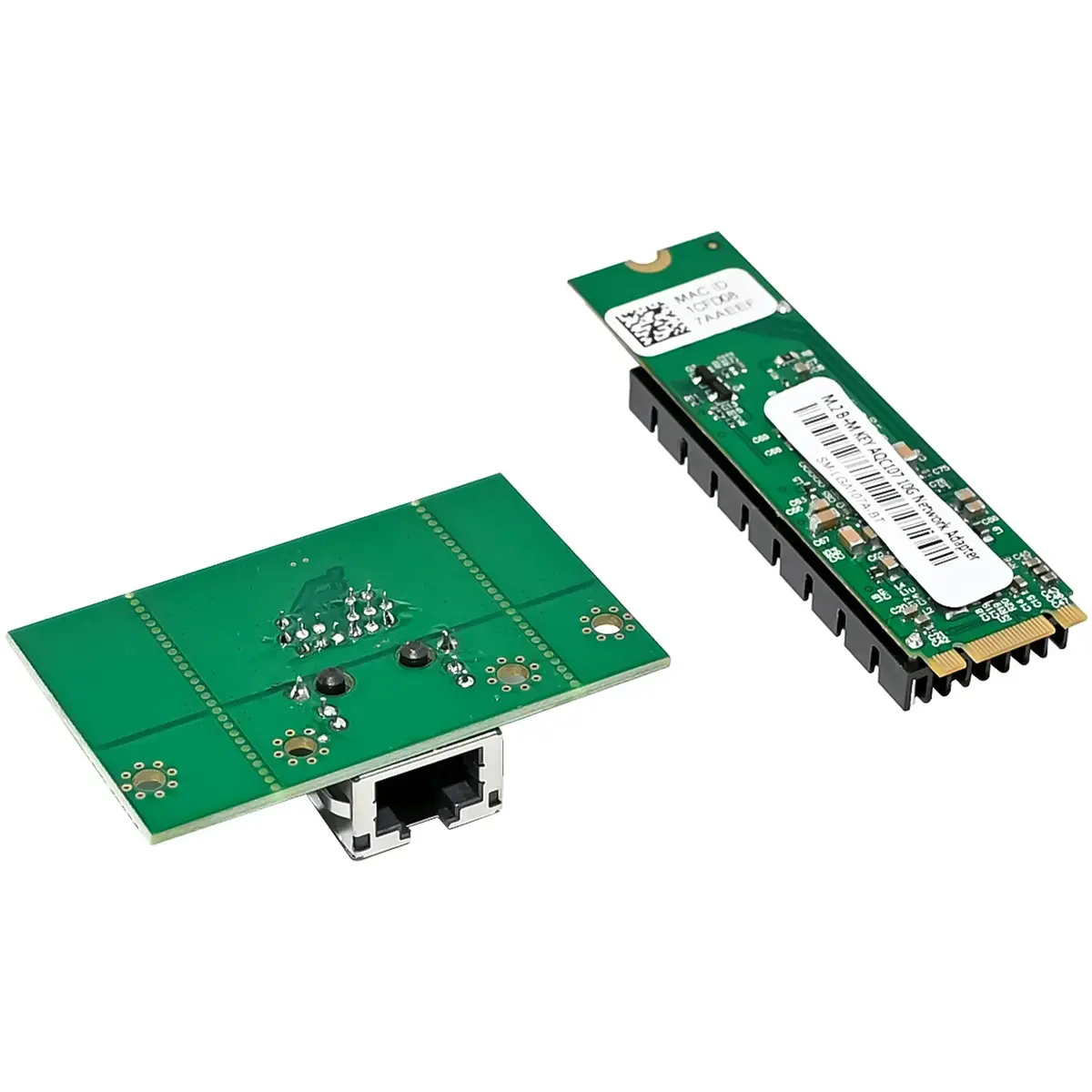

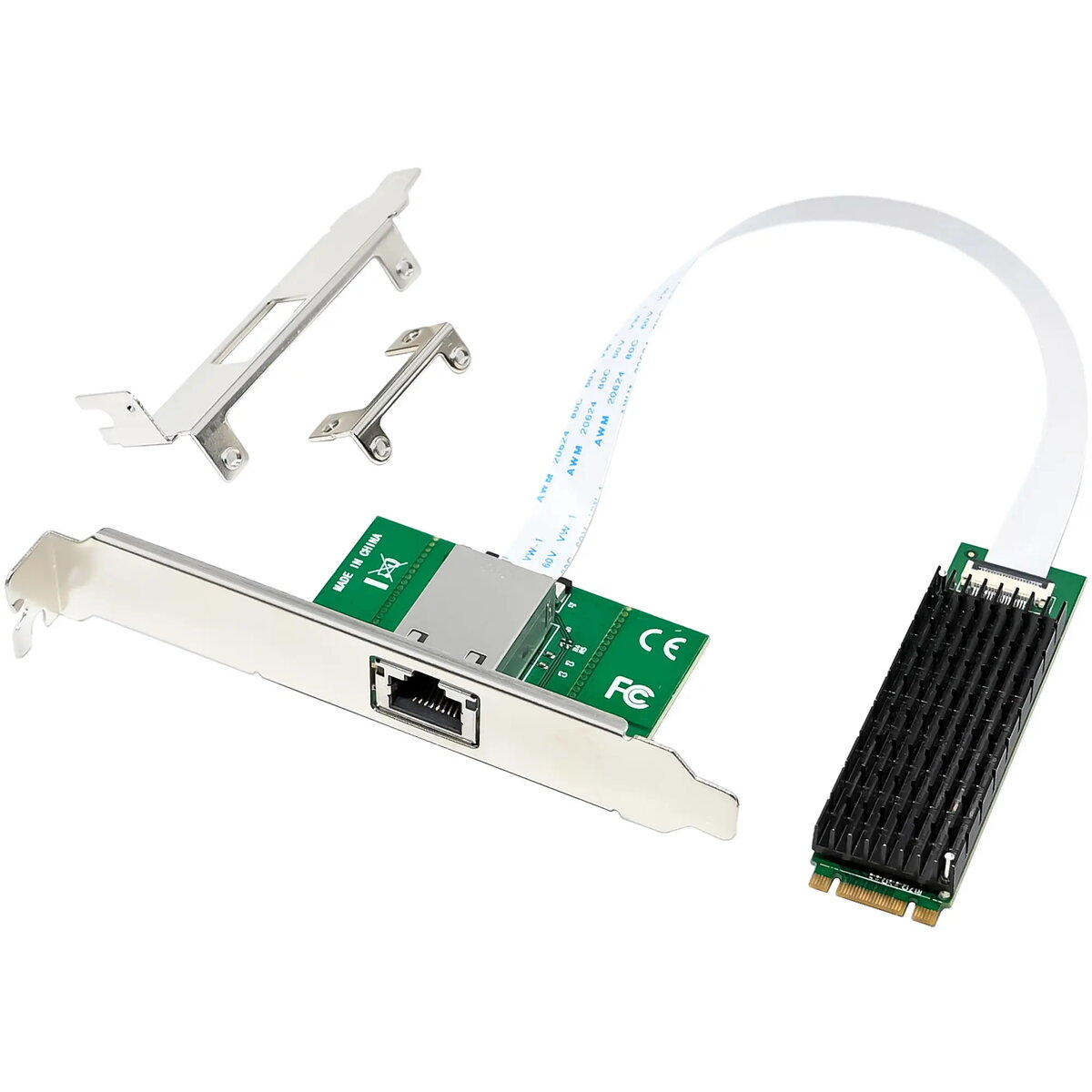

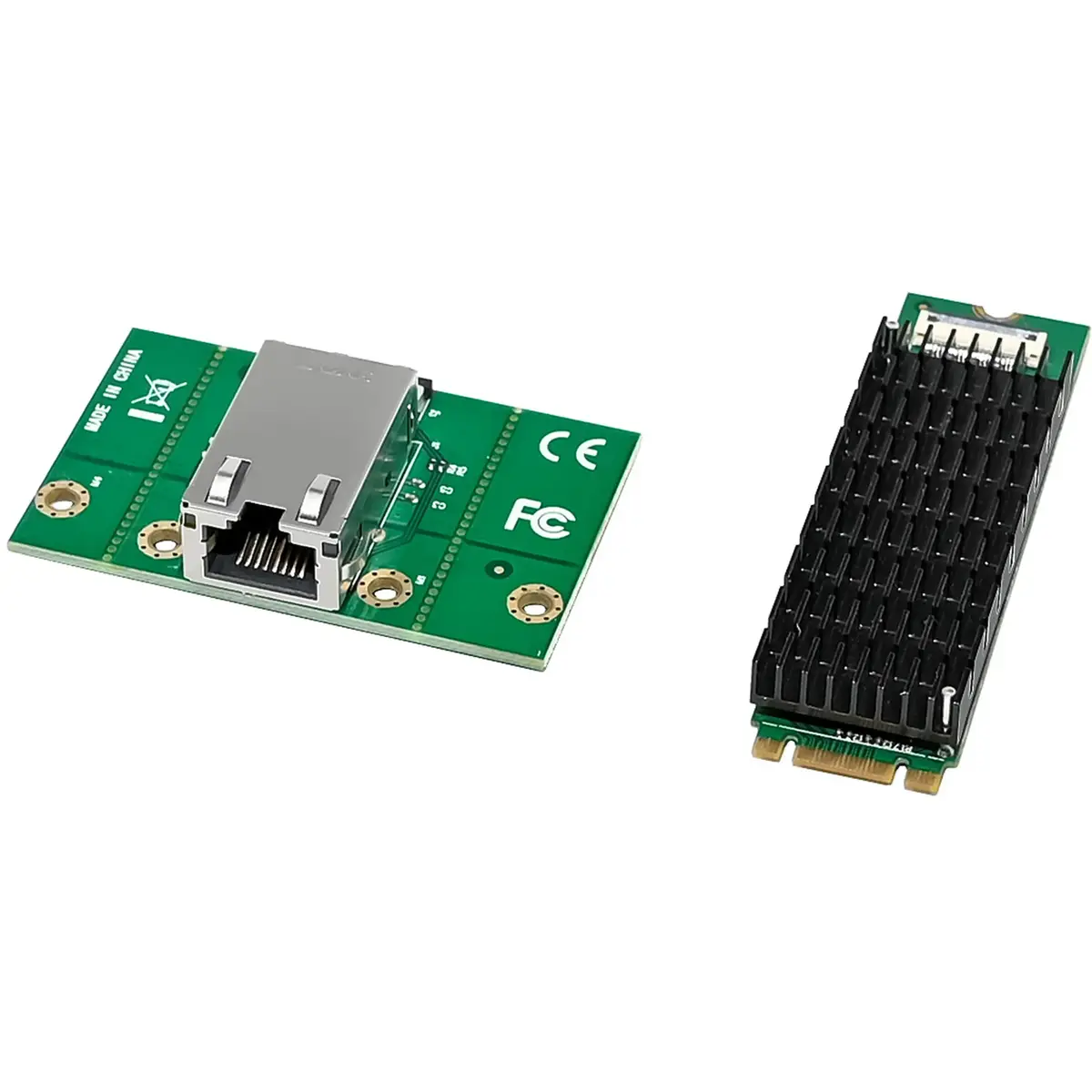

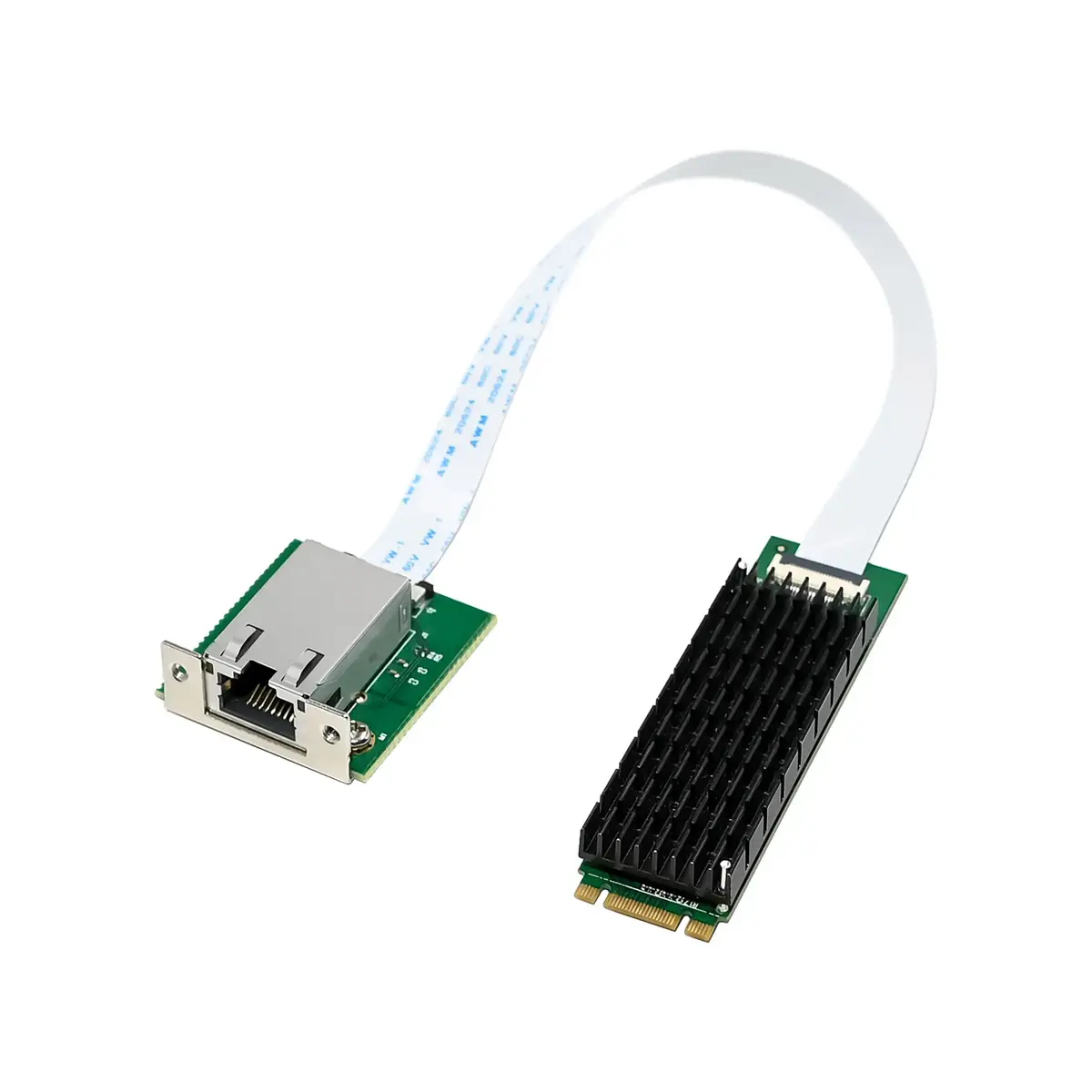

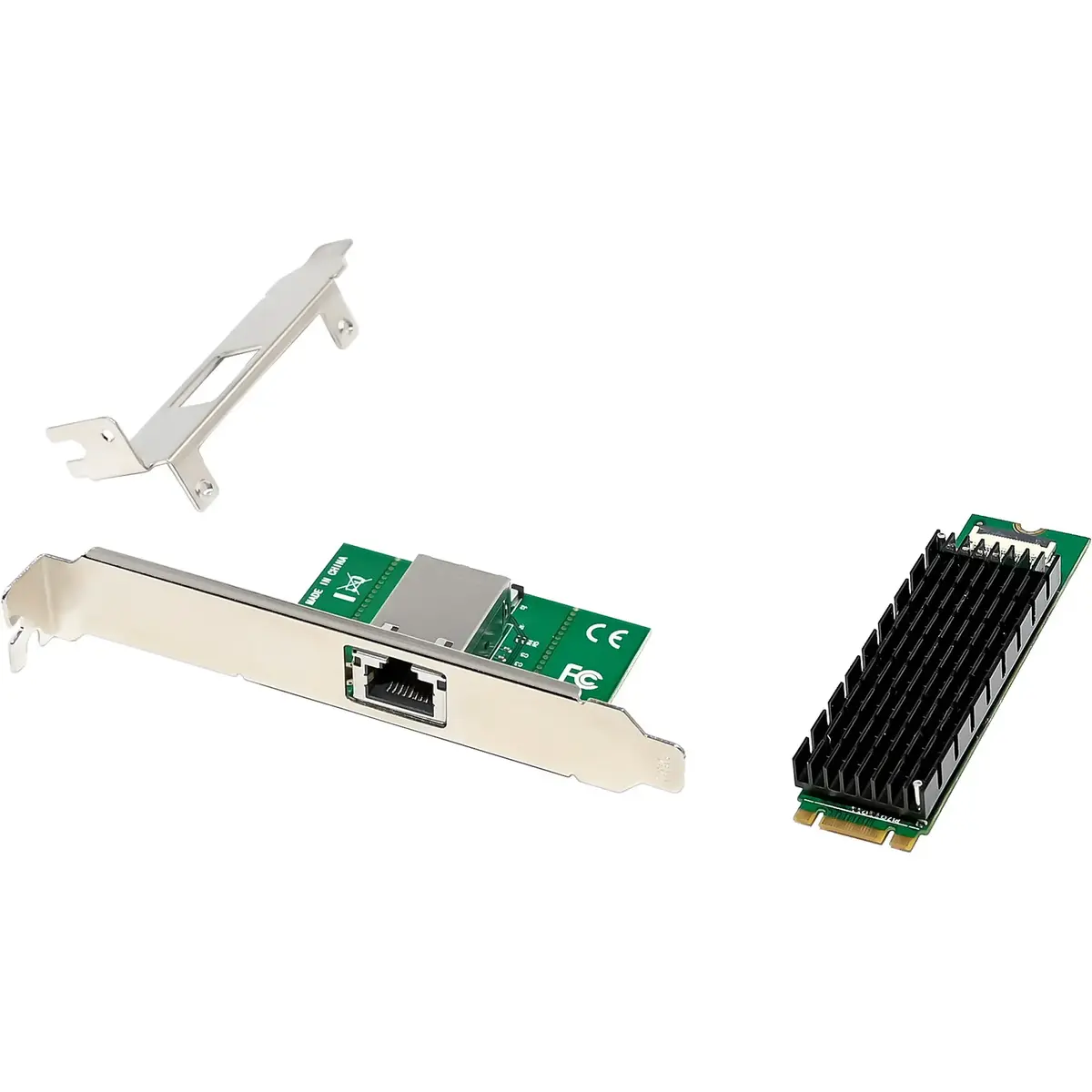

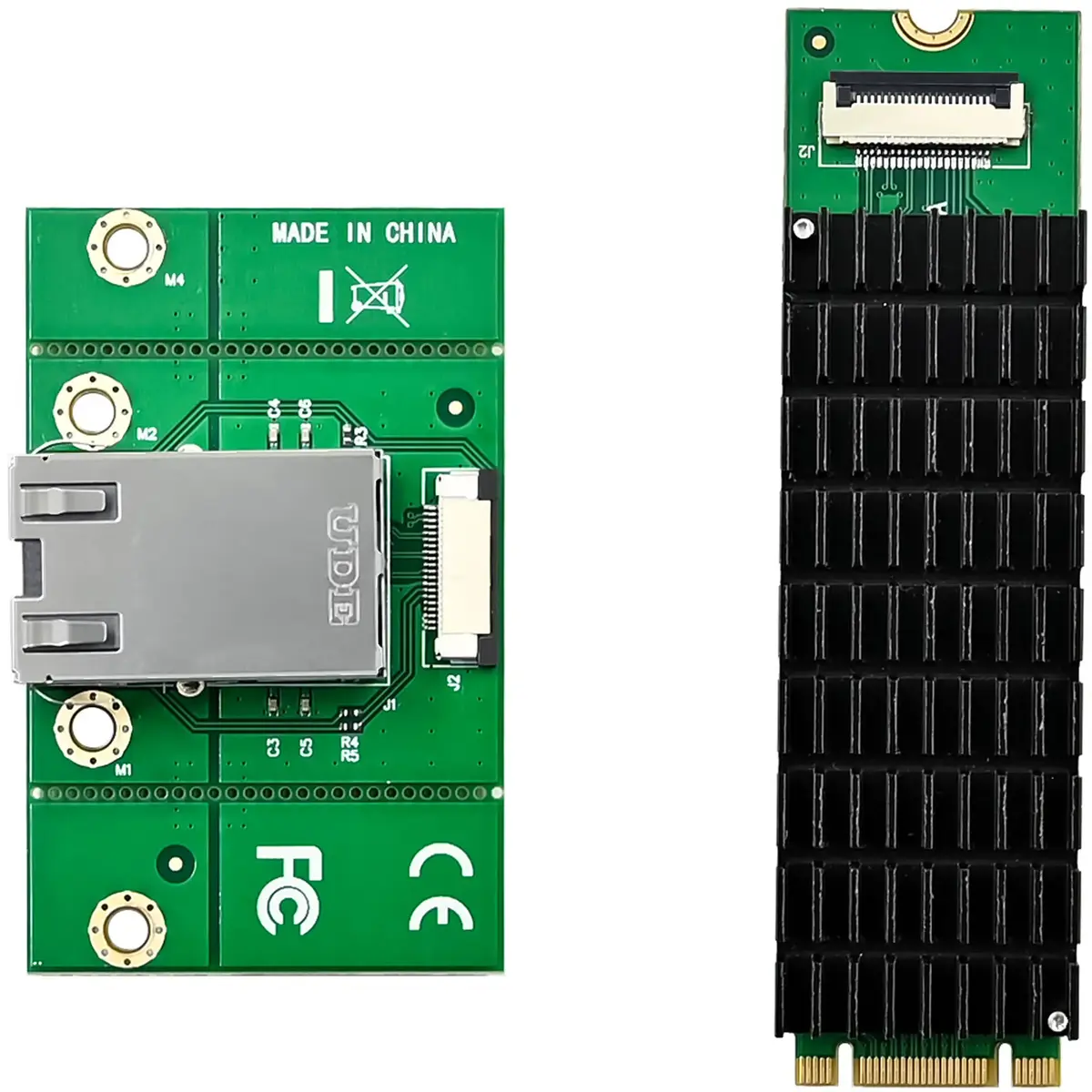

Сетевой адаптер InLine с интерфейсом M.2 B+M обеспечивает компактное решение для добавления высокоскоростного проводного LAN в системы без стандартного RJ45-порта. На базе контроллера Aquantia AQC107 и электрического соединения PCIe v3.0 x2 через разъём M.2 B+M карта поддерживает скорости до 10 Гбит/с и комплектуется внешним модулем RJ45 и заглушкой для слота, соединёнными SAS-кабелем для удобной модернизации.

Преимущества

Компактный форм-фактор M.2 B+M экономит пространство в небольших корпусах, обеспечивая при этом производительность 10 Гбит/с. Широкая совместимость с операционными системами Windows, Linux и VMware позволяет интегрировать адаптер в разные окружения. Профессиональные сетевые функции — поддержка jumbo-фреймов до 16 КБ, VLAN, QoS, управление потоком и PTP (IEEE 1588) — позволяют использовать карту в виртуализированных средах, серверных решениях и промышленных системах. В комплекте поставляются RJ45-модуль, SAS-кабель и заглушка для простоты установки при отсутствии встроенных LAN-портов.

Подходит для

• Модернизации компактных ПК, серверов малого форм-фактора или промышленных ПК для работы с 10 Гбит/с Ethernet
• Домашних серверов, NAS и игровых ПК, которым требуется высокая проводная пропускная способность
• Хостов виртуализации и серверных решений, требующих VLAN, QoS и точной синхронизации времени (PTP)

Ключевые характеристики

• Интерфейс: M.2 B+M key (на базе PCIe, электрически PCIe v3.0 x2)
• Чипсет: Aquantia AQC107
• LAN: 1× RJ45 через внешний модуль RJ45
• Скорости передачи: 10 Гбит/с, 5 Гбит/с, 2.5 Гбит/с, 1 Гбит/с, 100 Мбит/с
• Jumbo-фреймы: до 16 Кбайт
• Управление потоком: IEEE 802.3x
• VLAN: IEEE 802.1Q; приоритизация: IEEE 802.1p
• Поддержка PTP: IEEE 1588 (точная синхронизация времени)
• Auto-MDI/MDI-X
• Требования к кабелю: Cat 6a или выше для 10 Гбит/с (до 100 м); Cat 5e или выше для скоростей до 5 Гбит/с (до 100 м)
• Поддерживаемые ОС: Windows, Linux, VMware

Как использовать

Установите карту в совместимый разъём M.2 B+M с прокладкой PCIe-сигналов и подключите поставляемый RJ45-модуль к карте с помощью прилагаемого SAS-кабеля и заглушки для слота. После физической установки установите драйверы из комплекта или используйте встроенные драйверы ОС, настройте сетевые параметры (IP-адрес, VLAN, QoS) и подключите подходящий Ethernet-кабель для достижения требуемой скорости соединения.

Рекомендации по использованию

Для работы на 10 Гбит/с используйте кабели Cat 6a или выше и держите длину линии в пределах 100 м. Убедитесь, что в хост-системе на разъёме M.2 B+M присутствуют PCIe-сигналы, и проверьте совместимость драйверов с вашей ОС перед вводом в эксплуатацию. Применяйте VLAN и QoS для разделения и приоритизации трафика в многосервисных средах.
