Переходник-разъём InLine 92505C — соединитель RJ45 для сетевых патч-кордов

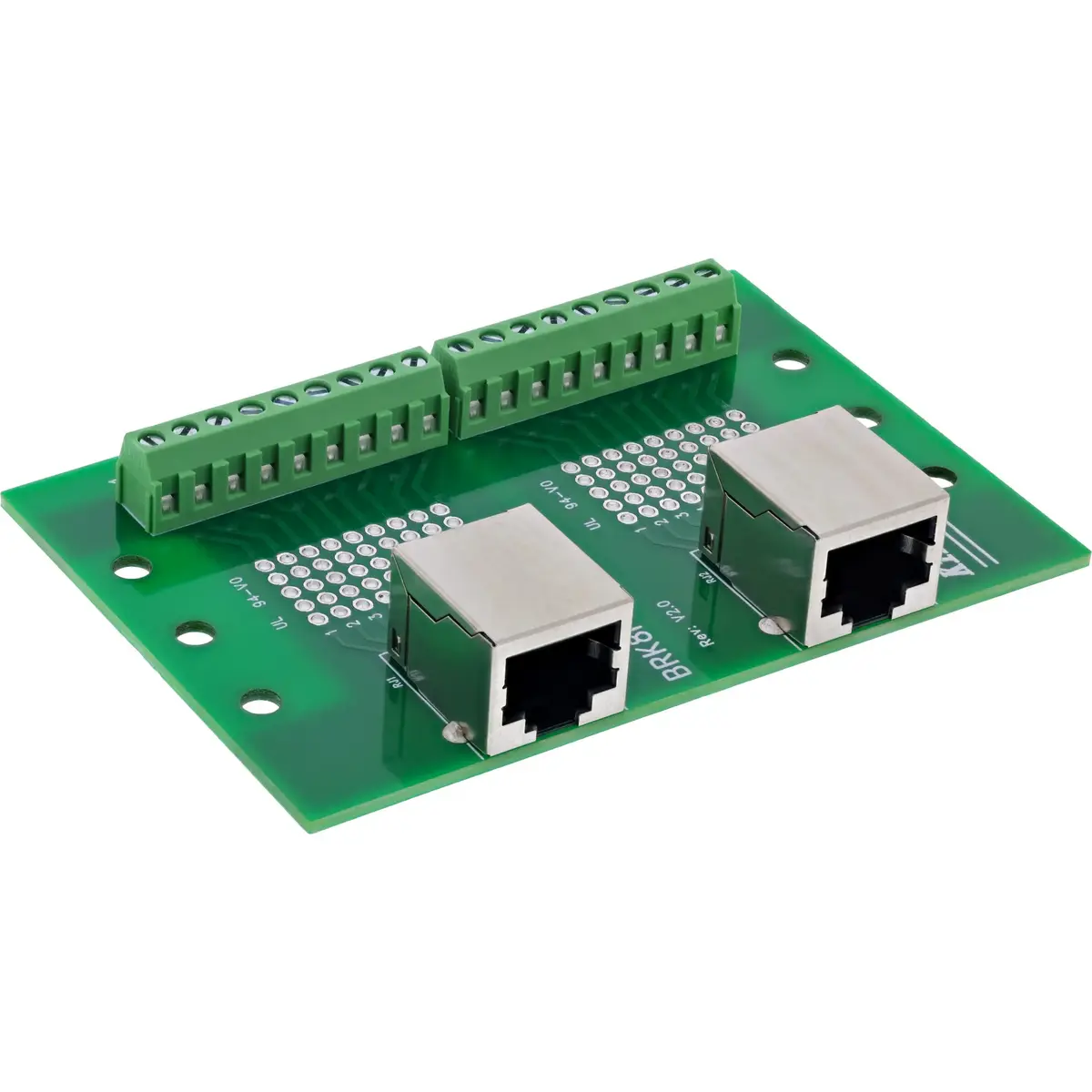

Адаптер InLine 92505C — это модуль с двумя независимыми RJ45-разъёмами (8P8C, прямой тип), каждый из которых выведен на отдельную клеммную колодку с девятью контактами (8 контактных проводников и экран). Модуль имеет крепление для DIN-рейки и предназначен для быстрой безпайковой коммутации Ethernet-сигналов в шкафах управления, на испытательных стендах и в встроенных системах.

Преимущества

Клеммные колодки с шагом 5,0 мм поддерживают одиночные провода в диапазоне 16–26 AWG и затягиваются плоской отвёрткой ≤ 2,5 мм, что ускоряет монтаж без пайки. Два отдельных RJ45-разъёма обеспечивают независимую прокладку сигналов для параллельных линий, резервирования или тестирования. Прочный корпус с предустановленным зажимом для DIN-рейки облегчает аккуратную интеграцию в систему. Электрические параметры — номинальный ток 1,0 A на контакт и изоляционное сопротивление ≥ 10 MΩ при 300 V DC — обеспечивают стабильную передачу данных в промышленных условиях.

Подходит для

• Структурированных Ethernet-подключений в шкафах управления
• Диагностики сети и испытательных стендов
• Связи с оборудованием и промышленных Ethernet-приложений
• Встроенных систем и реализации параллельной прокладки или резервирования кабелей

Ключевые характеристики

• RJ45-интерфейс: 2× 8P8C разъёма (прямой)

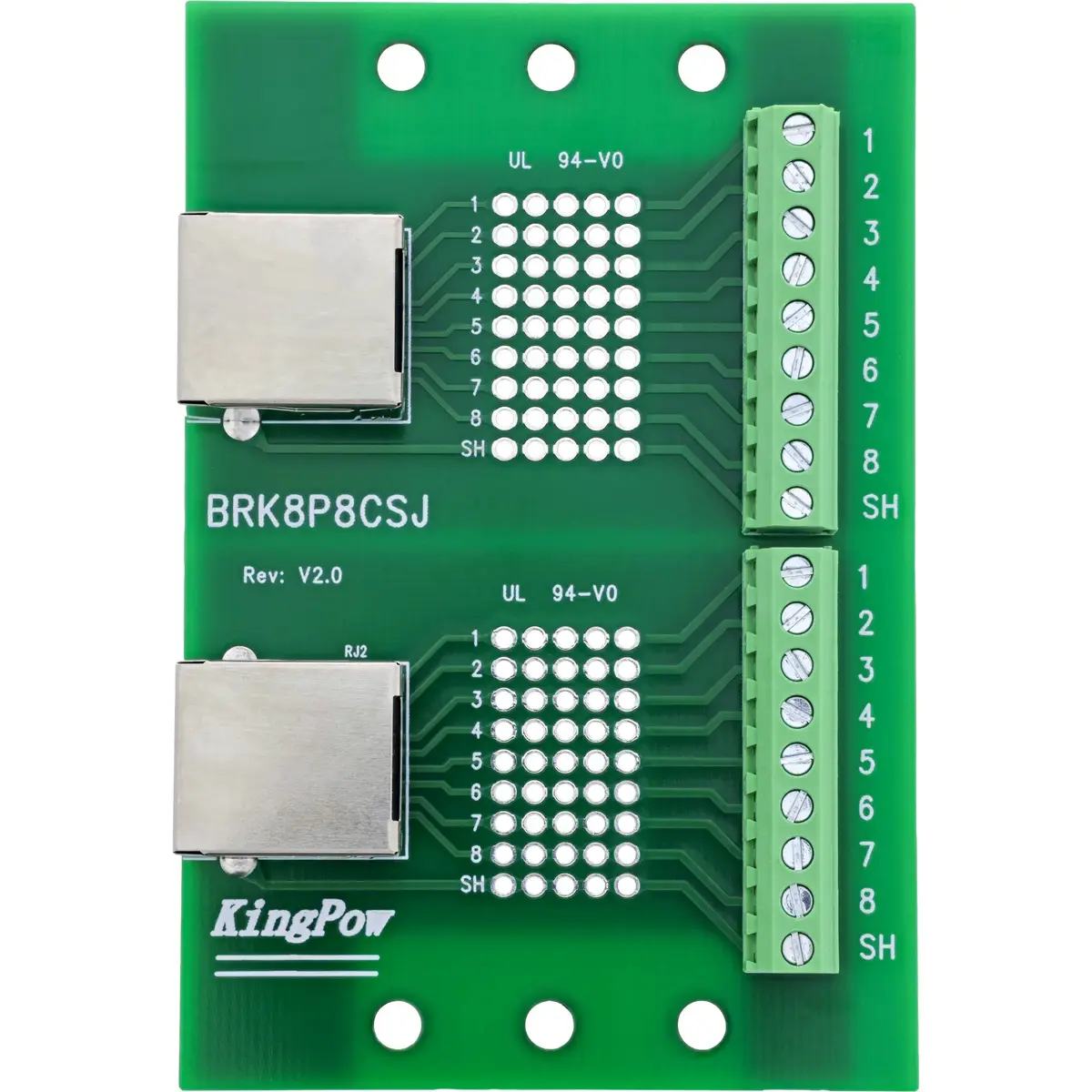

• Клеммные колодки: 2× 9 контактов (8 сигналов + экран), шаг 5,0 мм, с прижимной пластиною
• Диапазон проводников: 16–26 AWG
• Привод: плоская отвёртка ≤ 2,5 мм
• Номинальный ток: 1,0 A на контакт
• Макс. рабочее напряжение: 100 V между двумя сигналами
• Изоляционное сопротивление: ≥ 10 MΩ при 300 V DC
• Температура эксплуатации: −20 °C до +70 °C
• Изоляционный слой: EVA-изоляция на нижней стороне

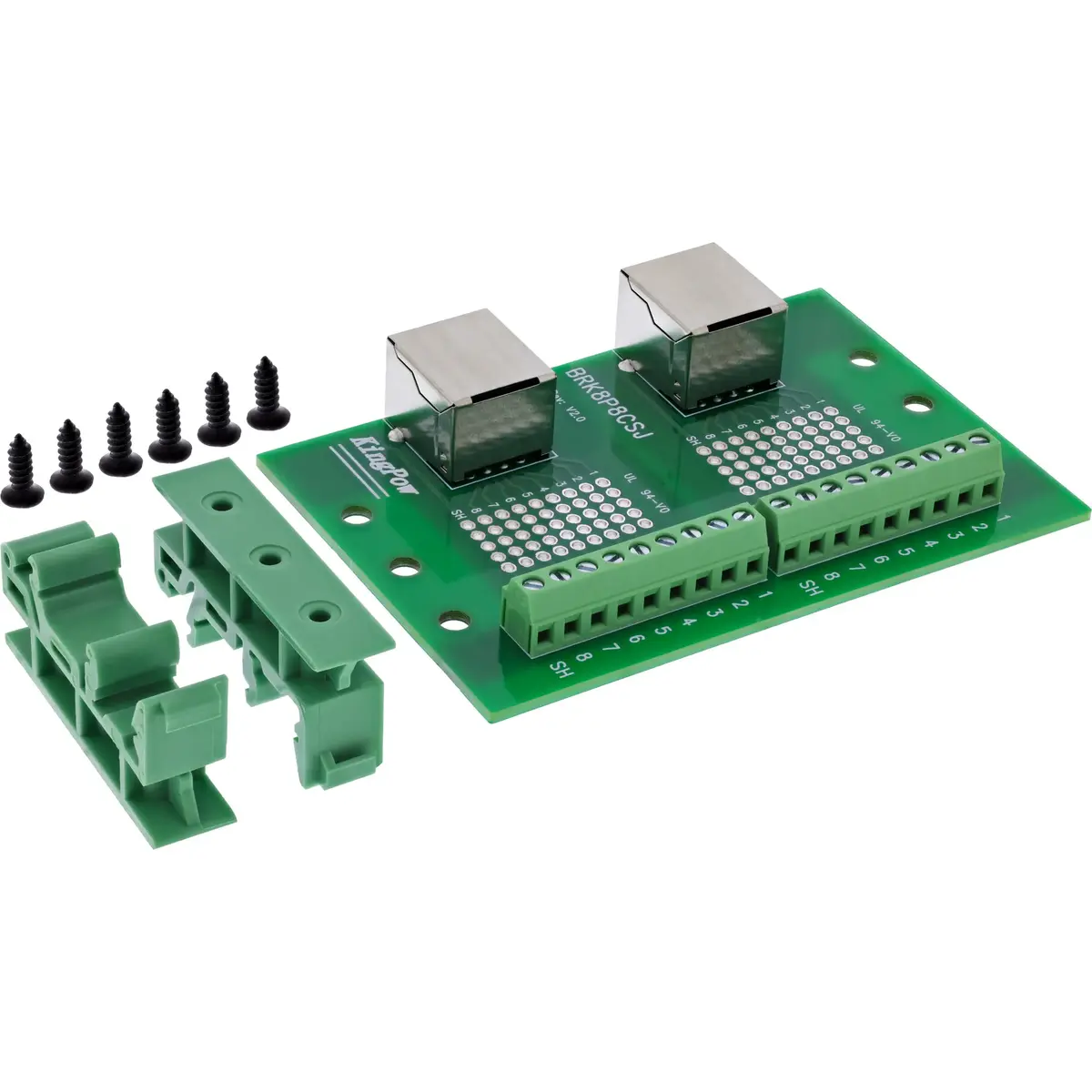

• Крепление: Подготовлен для DIN-рейки
• Габариты (Ш×В×Г): прибл. 60,45 × 89,7 × 43,0 мм

Как использовать

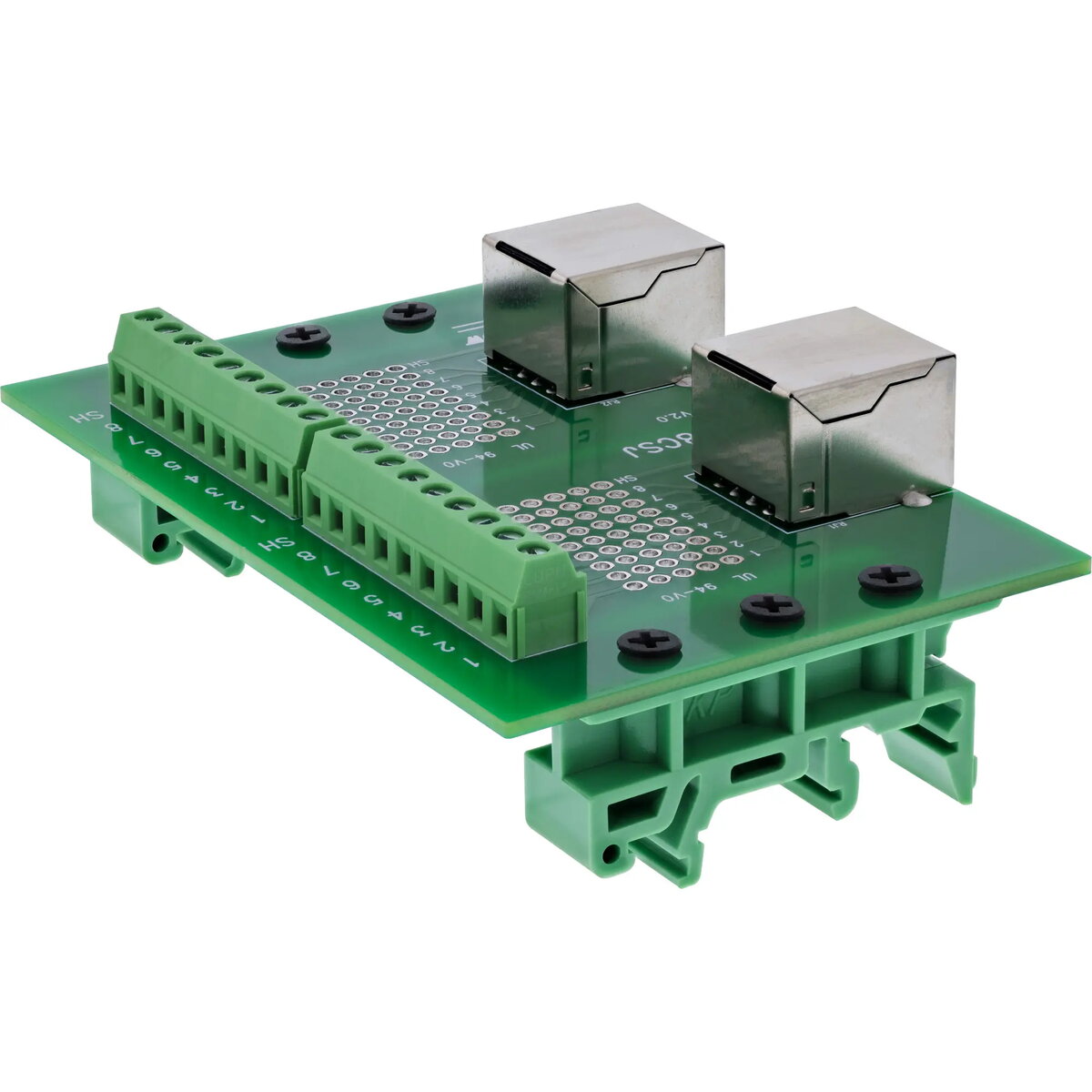

Установите модуль на стандартную DIN-рейку с помощью предустановленного защёлкивающегося крепления. Подключите кабели Ethernet к нужным RJ45-разъёмам или разведите отдельные проводники на соответствующие клеммы (обратите внимание на распайку и подключение экрана). Затяните винты клеммной колодки плоской отвёрткой (≤ 2,5 мм). Проверьте корректность соединений перед подачей питания и передачей сетевого трафика.

Рекомендации по эксплуатации

Используйте проводники в пределах указанного диапазона и не превышайте номинальные токи и рабочие напряжения. Соблюдайте рабочий температурный диапазон −20 °C…+70 °C. Для упрощения технического обслуживания маркируйте независимые разъёмы и провода, чтобы избежать ошибок коммутации.
