Null-modem кабель InLine B-12222, 9-контактный гнездовой на гнездовой, 2 м

InLine B-12222 — это 2-метровый null-modem последовательный кабель с 9-контактными разъемами DE-9 (female) на обоих концах, предназначенный для прямого подключения по интерфейсу RS-232 между двумя DTE-устройствами. Кабель меняет местами линии передачи и приема, что позволяет устанавливать прямую связь между устройствами без использования модема. Применим для передачи данных по последовательному порту, настройки оборудования, обновления прошивки и диагностики.

Преимущества

Кабель с 9-контактными female-разъемами обеспечивает простое и стабильное физическое соединение для устаревшего и промышленного оборудования с поддержкой RS-232. Длина 2 м удобна для использования на рабочем столе и в стоечных установках, обеспечивая необходимую гибкость при сохранении качества сигнала на коротких и средних расстояниях. Стандартная скрещенная разводка устраняет потребность в дополнительных адаптерах, а типовые DE-9 разъемы гарантируют совместимость с широким спектром последовательных портов.

Подходит для (задачи / сценарии использования)

• Прямое соединение двух компьютеров или терминалов по последовательному порту без модема
• Настройка маршрутизаторов, коммутаторов, контроллеров и другого оборудования с RS-232
• Передача данных между устаревшими системами и современными ПК с DE-9 портами
• Выполнение обновлений прошивки, диагностики и отладки по RS-232

Ключевые характеристики

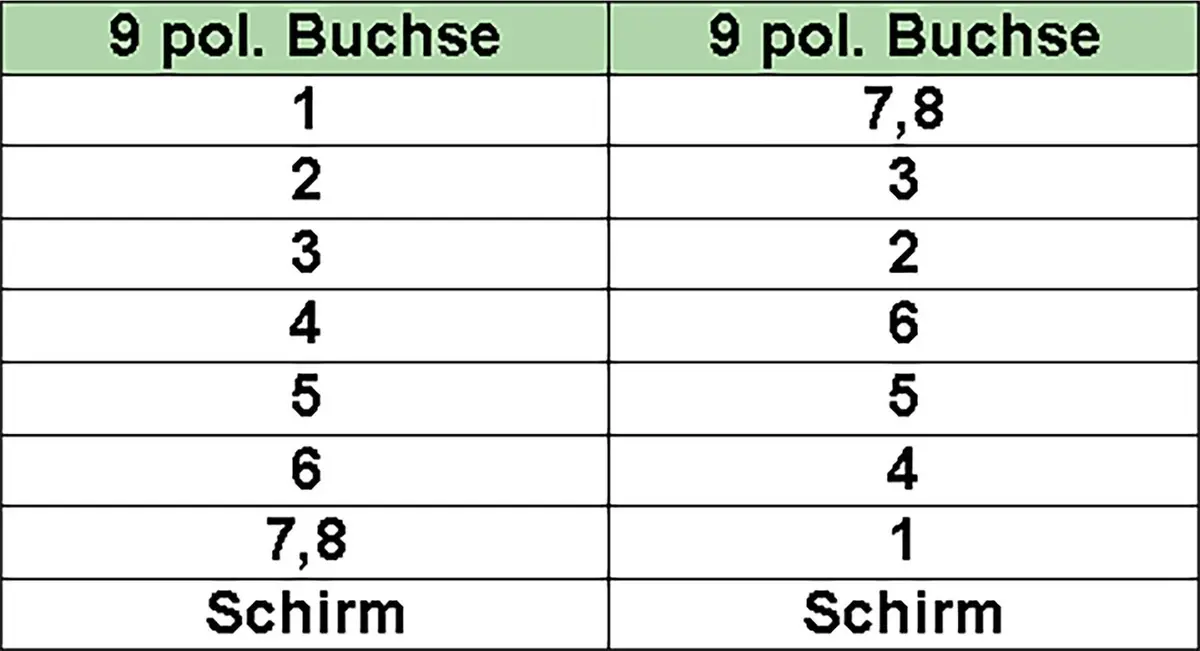

• Тип кабеля: null-modem (перекрестная разводка TX/RX)
• Разъем A: DE-9 (9 контактов), female
• Разъем B: DE-9 (9 контактов), female
• Длина: 2 м
• Стандарт сигнала: RS-232
• Основное назначение: передача данных, настройка, диагностика

Как использовать

Подключите один DE-9 female-разъем к последовательному порту первого DTE-устройства, а второй разъем к порту второго устройства. Убедитесь, что оба устройства включены и настроены на одинаковые параметры порта (скорость передачи, четность, биты данных, стоп-биты и управление потоком). Для большинства задач перекрестная разводка кабеля обеспечивает корректную работу линий RTS/CTS или DTR/DSR; при необходимости проверьте настройки аппаратного управления потоком в документации устройств. После подключения и настройки запустите терминальную программу или используйте встроенные средства связи устройств для установления сессии.

Рекомендации по использованию

Используйте кабель для коротких и средних RS-232 соединений в помещении. Избегайте прокладки кабеля вдоль силовых линий на больших расстояниях, чтобы снизить уровень помех. При подключении промышленного оборудования убедитесь в корректном заземлении и целостности экранирования, если оно предусмотрено. В случае проблем с обменом данными сначала проверьте соответствие распиновки и параметров последовательного порта на обоих устройствах, прежде чем подозревать повреждение кабеля.
