Серийный кабель Null Modem InLine B-12226, 9-контактный гнездо–гнездо, 10 м

InLine B-12226 — это 10-метровый null-modem последовательный кабель с 9-контактными разъёмами «гнездо» с обеих сторон, предназначенный для прямой связи по интерфейсу RS-232 между двумя DTE-устройствами. Кабель выполнен с перекрёстной разводкой линий передачи и приёма, что позволяет устанавливать соединение «точка‑точка» без применения модема или DCE-устройств. Длина 10 м обеспечивает подключение на более удалённом расстоянии, а стандартные 9-контактные разъёмы DE-9 совместимы с традиционными последовательными портами.

Преимущества

Фиксированная разводка null-modem устраняет необходимость в дополнительных адаптерах или удлинителях при соединении двух компьютеров, терминалов или другого оборудования DTE. Прочная конструкция и экранирование поддерживают целостность сигнала при передаче данных на значительные расстояния. Стандартные 9-контактные «гнёзда» упрощают установку и замену в системах с устаревшим последовательным оборудованием.

Подходит для

• Прямой передачи данных RS-232 между двумя компьютерами или терминалами
• Настройки и отладки сетевого оборудования и промышленных контроллеров
• Подключения старых устройств: принтеров, последовательных приборов и измерительных систем
• Доступа к консоли маршрутизаторов, коммутаторов и встроенных систем

Ключевые характеристики

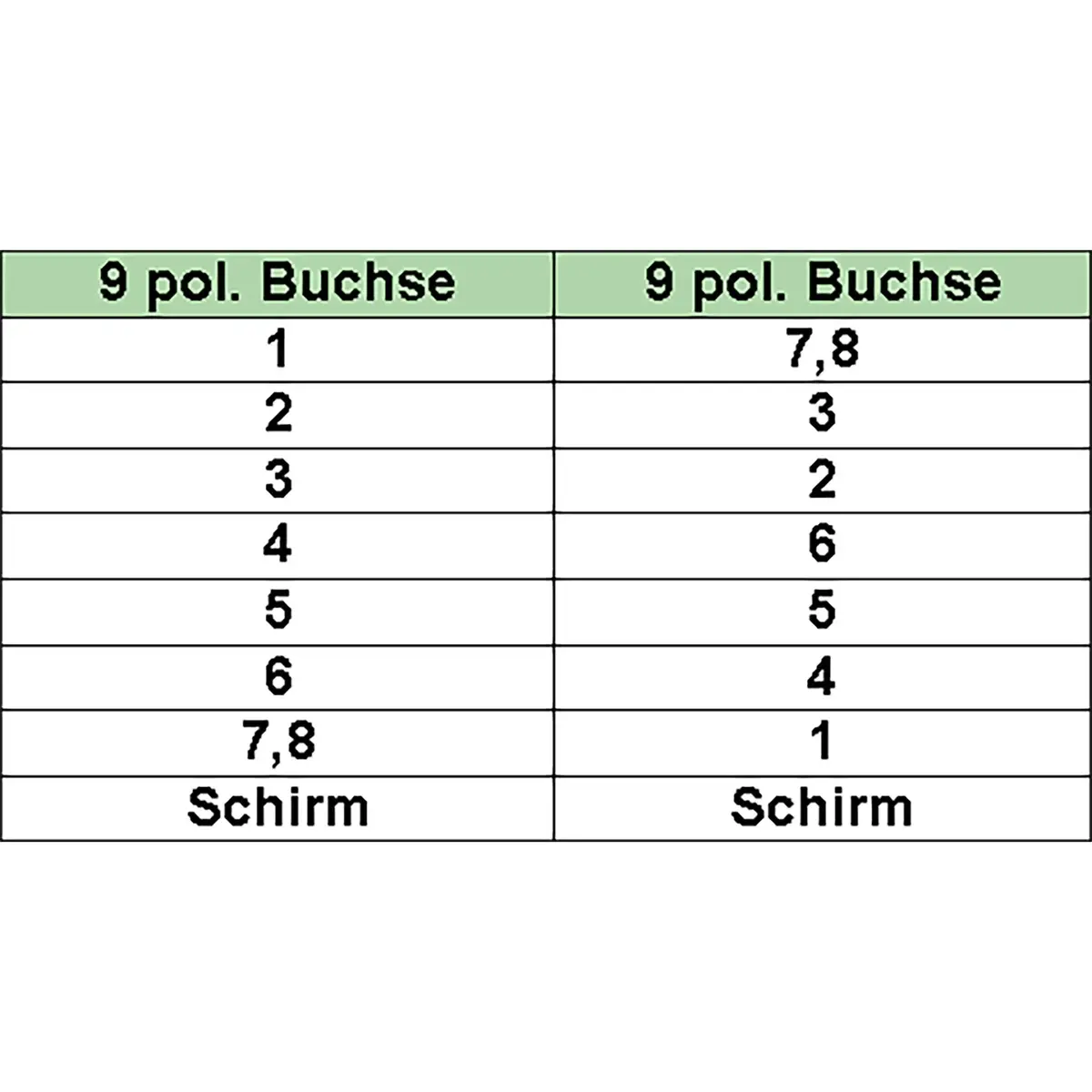

• Тип кабеля: null-modem (перекрёстная разводка TX/RX)

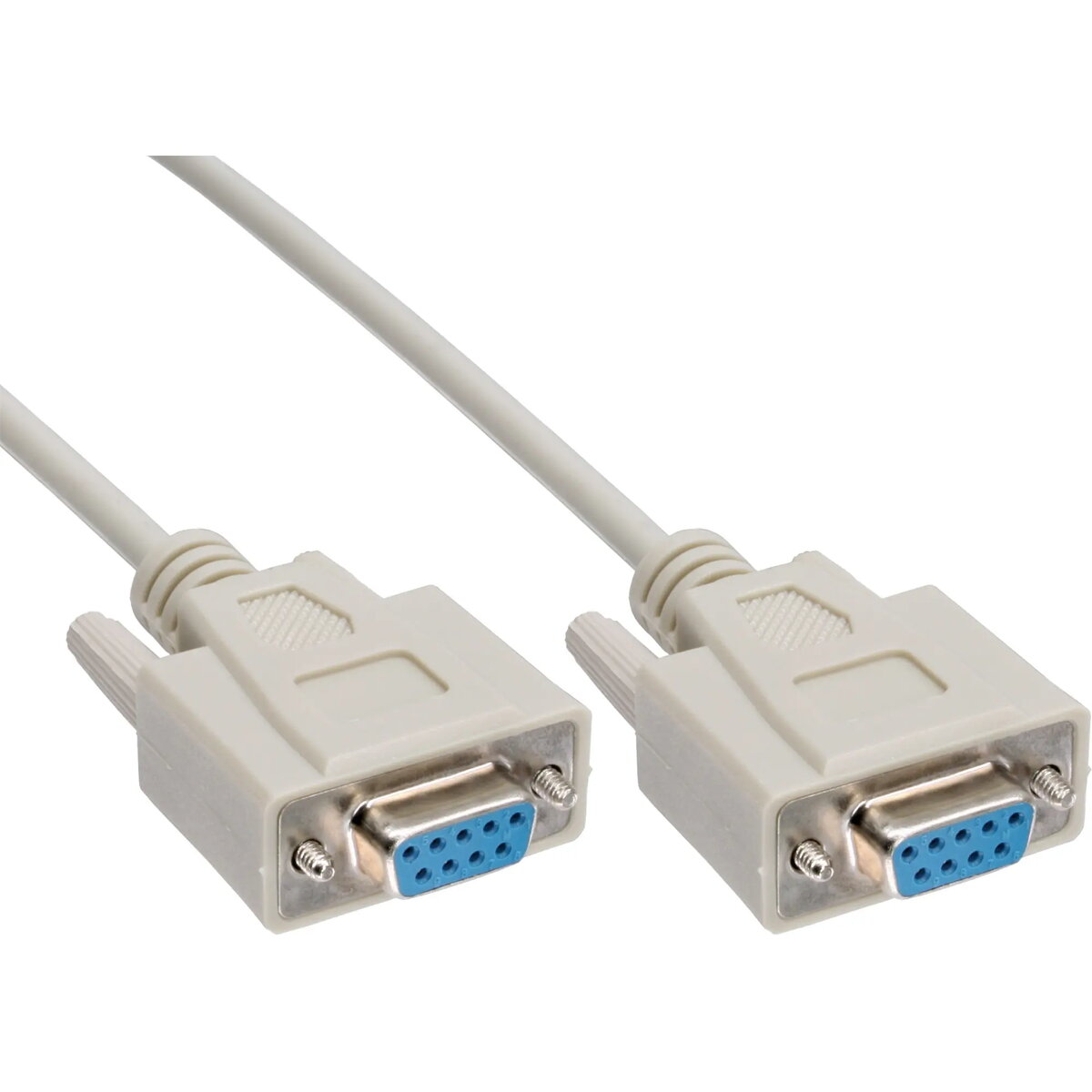

• Разъёмы: 9-контактный «гнездо» — 9-контактный «гнездо»
• Длина: 10 м
• Стандарт интерфейса: RS-232
• Конструкция: экранированные проводники для снижения помех и стабильной передачи сигнала
• Сфера применения: настольные ПК, лаборатории, промышленность и сервисное обслуживание

Как использовать

Подключите каждый 9-контактный разъём к последовательному порту соответствующего устройства. Убедитесь, что оба устройства настроены на совместимые параметры RS-232 (скорость передачи, чётность, биты данных, стоп-биты и управление потоком). Встроенная разводка null-modem обеспечивает необходимый перекрёст линий передачи и приёма, поэтому внешний адаптер не требуется. Прокладывайте кабель без резких изгибов и по возможности вдали от источников сильных электромагнитных помех, чтобы сохранить качество сигнала на всём протяжении 10 м.

Рекомендации по использованию

Перед постоянной установкой выполните тест подключения через терминальную программу или loopback для проверки работающего соединения. В условиях высокого уровня помех рекомендуется использовать ферритовые кольца или дополнительное экранирование, а также избегать параллельной прокладки рядом с силовыми кабелями.
