Слот-брекет кабель Intos DB25 female — 26-pin header, 0.34 м, серебристый

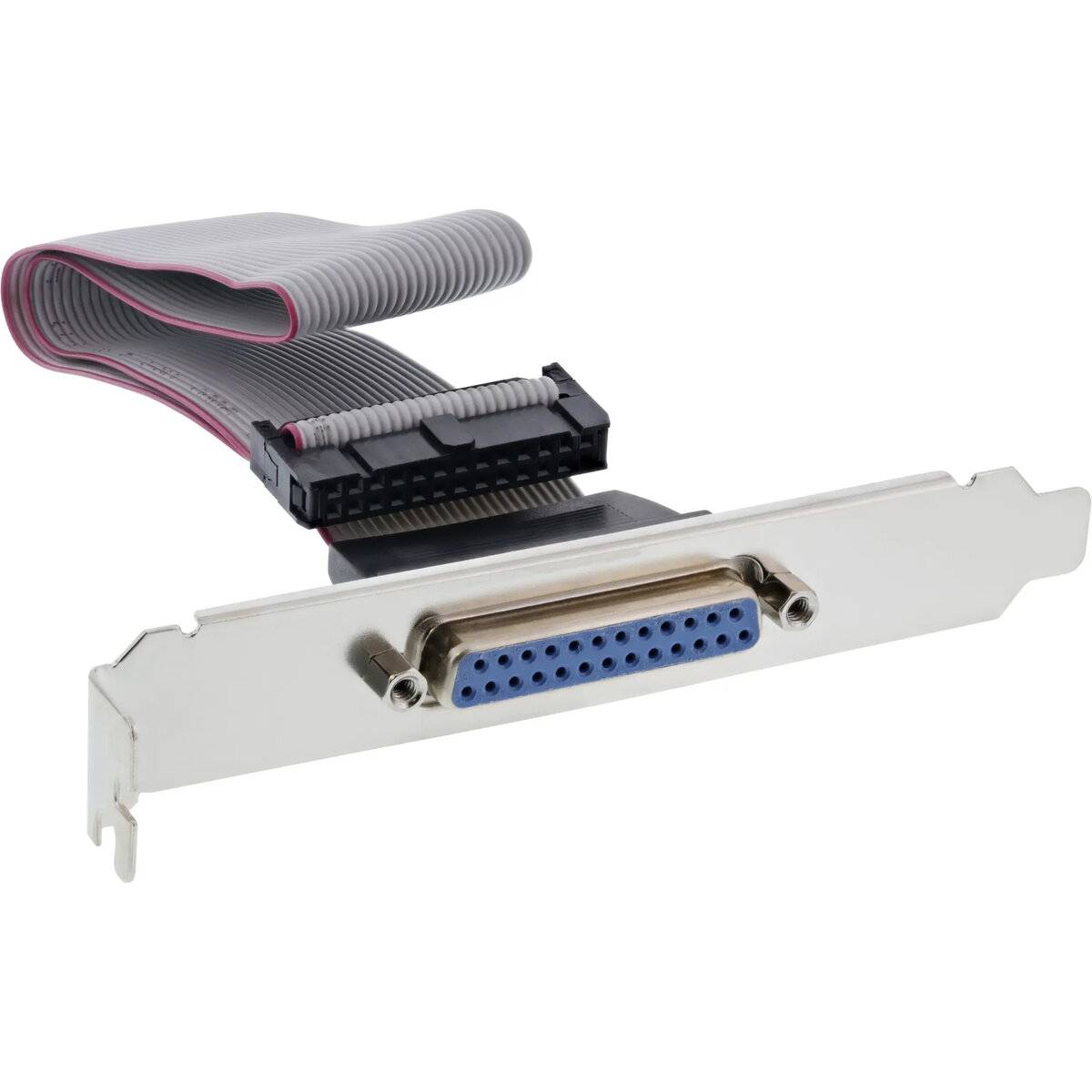

Кабель с монтажной планкой Intos оснащён разъёмом DB25 (Sub‑D) с женской посадкой на серебристой металлической планке и 26‑контактным IDC‑штырьковым разъёмом на кабеле длиной 0,34 м. Предназначен для установки в стандартный слот расширения корпуса ПК, чтобы вывести внутренний 26‑контактный параллельный/IO‑разъём наружу в виде 25‑контактного Sub‑D. Изделие весит примерно 48 г и поставляется единично в оптовой упаковке. Подходит для параллельных, адаптированных последовательных или пользовательских I/O схем при подключении к совместимой плате или адаптеру.

Преимущества

Металлическая монтажная планка обеспечивает надёжное и стандартное крепление разъёма DB25 на задней панели корпуса, а короткий кабель (0,34 м) упрощает прокладку внутри корпуса. IDC‑разъём на 26 контактов даёт прямое подключение к материнской плате или дочерней плате без пайки. Ясная распайка облегчает реализацию параллельных портов или пользовательских интерфейсов. Компактная конструкция и небольшой вес упрощают установку в стандартные настольные корпуса.

Подходит для

• Вывода внутреннего 26‑контактного параллельного или I/O разъёма на внешний DB25‑порт
• Обеспечения внешнего интерфейса для устаревших параллельных устройств или пользовательских модулей I/O
• Интеграции с адаптерными платами и кабельными сборками, соответствующими указанной распайке IDC–Sub‑D
• Использования в настольных ПК, где требуется разъём DB25 на задней панели

Ключевые характеристики

• Длина кабеля: 0,34 м
• Внешний разъём: DB25 женский (25‑контактный Sub‑D)
• Внутренний разъём: 26‑контактный IDC
• Материал и цвет планки: металлическая, серебристая
• Вес: около 48 г

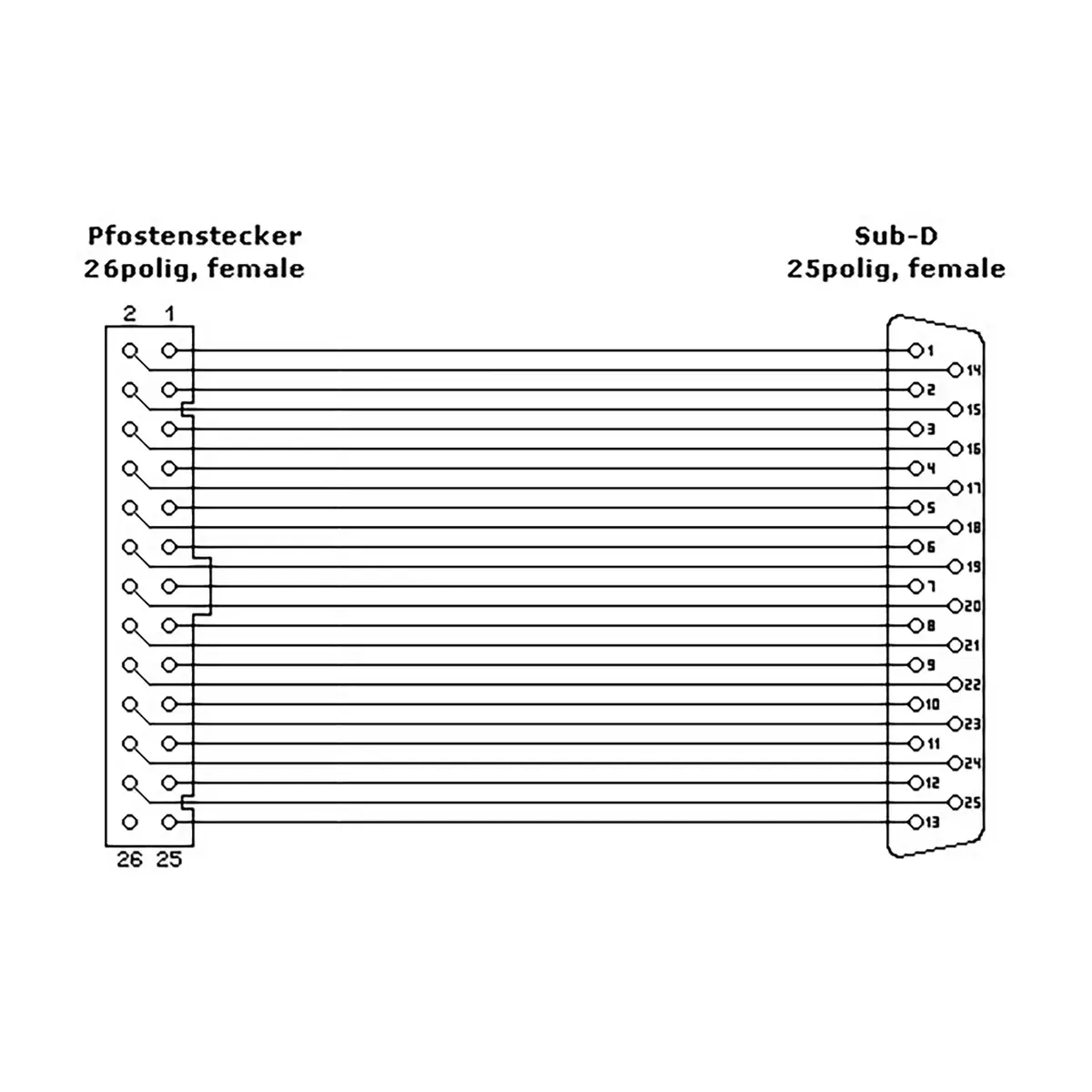

• Распайка (IDC → Sub‑D): 1→1, 2→14, 3→2, 4→15, 5→3, 6→16, 7→4, 8→17, 9→5, 10→18, 11→6, 12→19, 13→7, 14→20, 15→8, 16→21, 17→9, 18→22, 19→10, 20→23, 21→11, 22→24, 23→12, 24→25, 25→13; контакт 26 не подключён

Как использовать

Отключите питание ПК и снимите крышку корпуса. Вставьте металлическую планку в свободный слот расширения на задней панели и закрепите винтом. Совместите 26‑контактный IDC‑разъём с соответствующим внутренним разъёмом на материнской плате или адаптерной плате, учитывая полярность и маркировку, затем плотно наденьте разъём. Установите крышку корпуса и включите систему. Проверьте работоспособность внешнего DB25‑интерфейса согласно документации подключаемого устройства и конфигурации хоста.

Рекомендации по использованию

Перед подключением убедитесь в соответствии распайки на материнской плате, чтобы избежать повреждения оборудования. Рекомендуется применять кабель для низкочастотных параллельных или пользовательских сигналов; для высокоскоростных дифференциальных интерфейсов он не предназначен. При необходимости обеспечить экранирование или улучшение помехозащищённости, используйте экранированные кабели или дополнительные заземляющие связи и держите кабель коротким и подальше от источников высокочастотных помех.
