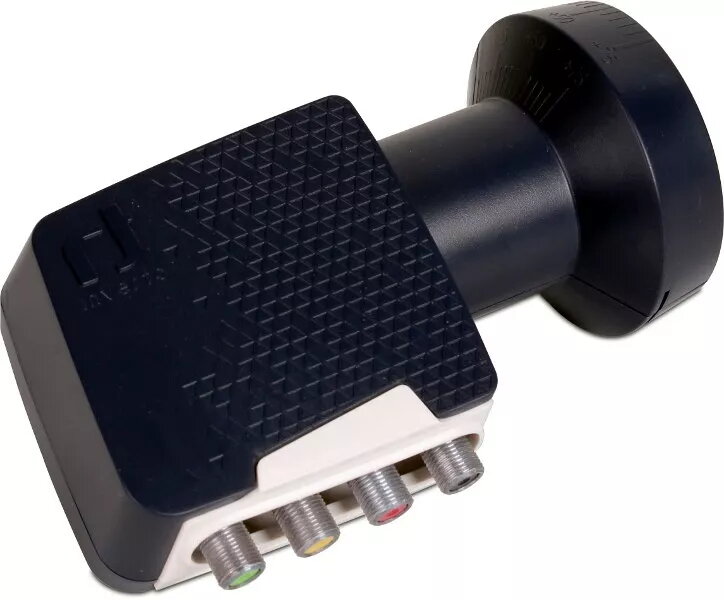

Конвертер (LNB) Inverto Quattro Premium Universal 40 мм PLL – Inverto 20242

Inverto Quattro Premium Universal 40 мм PLL LNB — спутниковый низкошумящий блок-понижающий преобразователь, разработанный для распределительных систем с мультисвитчами. С 40 мм волноводом и синтезатором с фазовой автоподстройкой частоты (PLL) устройство имеет четыре фиксированных выхода, обеспечивающие раздельные линии для вертикальной/горизонтальной поляризаций и высоких/низких поддиапазонов. Предназначено для приёма спутникового телевидения и стабильной передачи сигналов на мультисвитчи и множественные приёмники.

Преимущества

Интегрированный PLL-генератор обеспечивает стабильность частоты и снижает дрейф несущей, что повышает надёжность блокировки транспондеров. Конфигурация Quattro с четырьмя фиксированными выходами разделяет поляризацию и диапазоны, позволяя напрямую подключать LNB к мультисвитчу без пересечения сигналов между портами. Волновод 40 мм улучшает приём сигнала и остаётся компактным для стандартных спутниковых рефлекторов, применяемых в жилых и коммерческих установках.

Подходит для

• Распределения спутникового ТВ через мультисвитч в многоквартирных домах и частных домах
• Установок, где несколько приёмников требуют независимых линий вертик./гориз. и низк./высок. диапазонов
• Профессиональных монтажников спутникового оборудования при проектировании структурированных коаксиальных систем
• Модернизации старых систем на LNB с PLL для улучшения стабильности приёма

Ключевые характеристики

• Диаметр волновода: 40 мм
• Тип LNB: Quattro (четыре фиксированных выхода: V/L, V/H, H/L, H/H)
• Стабилизация частоты: PLL (фазовая автоподстройка)
• Поддержка входного диапазона: универсальный Ku-диапазон для стандартного спутникового приёма
• Конструкция: низкошумящая схема, подходящая для распределения через мультисвитч
• Крепление: совместимо с типичным держателем волновода на рефлекторе

Как использовать

Установите LNB в держатель волновода на рефлекторе, убедившись, что 40 мм волновод направлен в фокус зеркала. Подключите четыре фиксированных выхода к соответствующим входам мультисвитча: вертикальный низкий, вертикальный высокий, горизонтальный низкий и горизонтальный высокий. Выполните точную юстировку спутниковой антенны и скола (skew) для выбранного спутника, контролируя уровень сигнала с помощью спутникового измерителя или диагностических функций приёмника. Затяните крепёжные элементы и защитите коаксиальные соединения от влаги уплотнениями или гофротрубками.

Рекомендации по использованию

Используйте Quattro LNB совместно с мультисвитчем, рассчитанным на четыре входа Quattro, и кабелем хорошего качества с корректной коммутацией. Рекомендуется проверить соответствие размера антенны целевому спутнику и предусмотреть защиту от перенапряжений на наружном кабеле для защиты оборудования.
