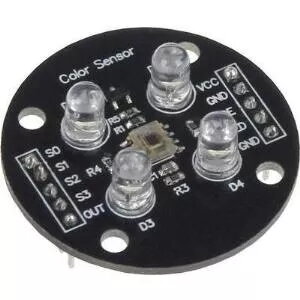

Плата расширения для Arduino сенсор цвета Joy-IT TCS3200 — модуль sen-color для распознавания цвета

Плата-расширение Joy-IT TCS3200 для Arduino, модель sen-color, представляет собой компактный модуль для подключения датчика цвета TCS3200 к совместимым платам Arduino. Модуль предназначен для обнаружения и измерения цвета путём преобразования интенсивности света через красный, зелёный и синий фильтры в выходную частоту. Плата обеспечивает стандартные выводы питания и сигнала, что упрощает интеграцию сенсора в прототипы и учебные проекты: сортировку по цвету, измерение цвета освещения и базовые оптические задачи.

Преимущества

Плата упрощает электроподключение TCS3200 к Arduino за счёт компактного расположения контактных выводов и доступа к управляющим сигналам сенсора. Это уменьшает сложность проводки и ускоряет процесс прототипирования. Модуль сохраняет функциональность сенсора: выбор фотодиодных фильтров и регулировка выходного масштабирования для адаптации чувствительности под разные условия освещения.

Подходит для

• Проектов по сортировке и классификации объектов по цвету на базе Arduino
• Измерения цвета освещения и простых цветометрических экспериментов
• Обучающих электронных проектов и практических занятий с микроконтроллерами
• Прототипирования датчиков для робототехники и систем автоматизации

Ключевые характеристики

• Тип сенсора: цветовой датчик TCS3200 (массив RGB-фотодиодов с частотным выходом)
• Интерфейс: выводы управления и сигналов, совместимые с Arduino
• Выход: частотный сигнал, пропорциональный интенсивности обнаруженного цвета
• Управление: контакты для выбора фильтра и масштабирования выхода для настройки чувствительности
• Форма: компактная плата-расширение, удобная для макетных плат и прямого подключения

Как использовать

Подключите плату к совместимой плате Arduino к выводам питания (VCC, GND) и к цифровым входам/выходам для чтения частотного сигнала и управления фильтрами. Установите нужный фильтр (красный, зелёный, синий или прозрачный) и масштаб выхода при необходимости. Считывайте частотный сигнал на цифровом входе и в программе преобразуйте частоту в уровень интенсивности, используя доступные библиотеки или примеры кода для TCS3200. Для точных результатов выполните калибровку по эталонным образцам и учтите влияние условий освещения.

Рекомендации по применению

Для стабильных измерений калибруйте модуль в тех же условиях освещения, в которых он будет работать, избегайте сильных бликов и поддерживайте постоянное расстояние и ориентацию сенсора относительно объекта. При интеграции с Arduino рекомендуется использовать проверенные библиотеки TCS3200 и примеры кода для корректного преобразования частоты в цветовые значения.
