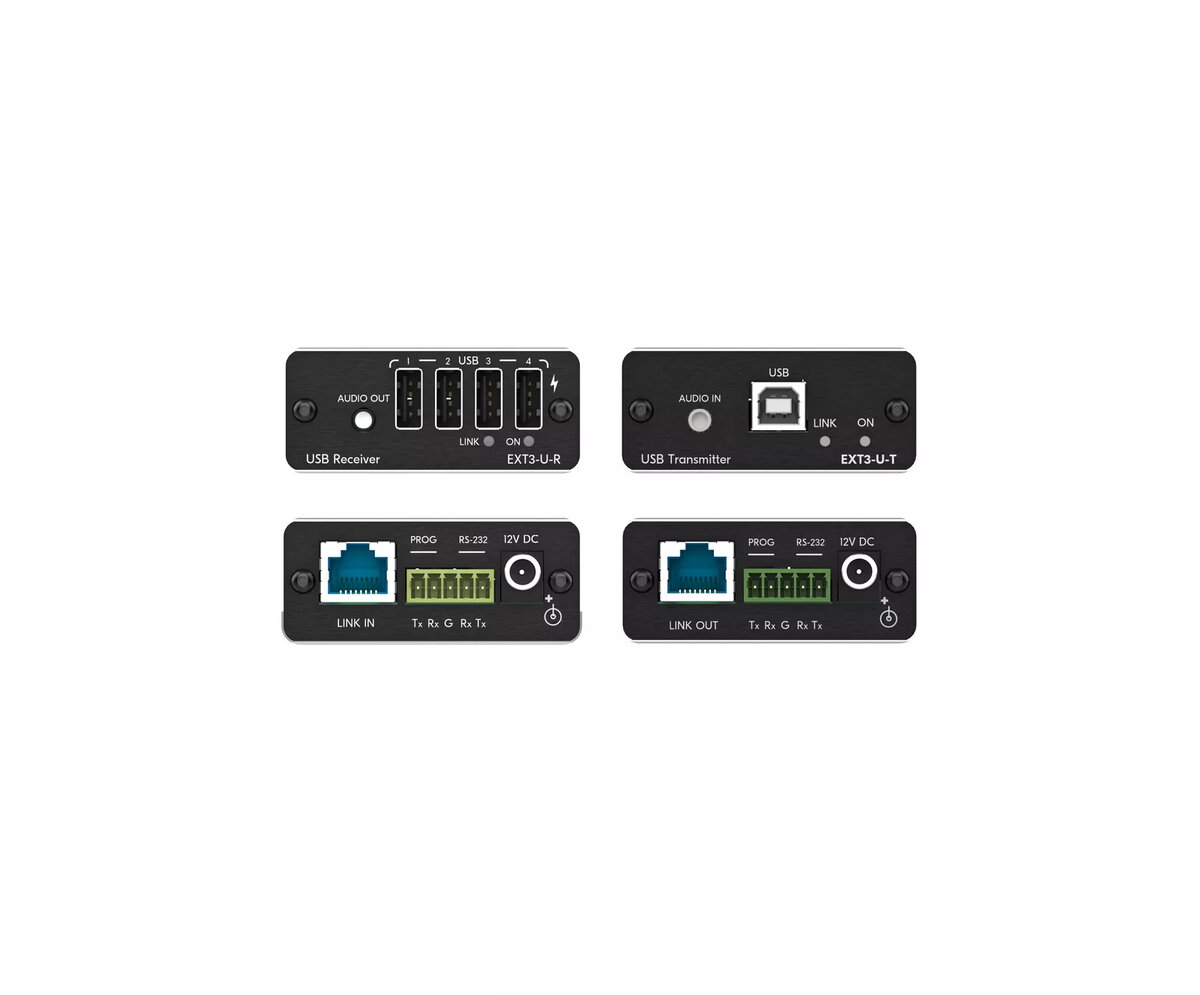

AV передатчик и приемник Kramer Electronics EXT3-U-KIT Проводной USB Type-A Type-B

Kит Kramer Electronics EXT3-U-KIT — передатчик и приёмник AV-сигналов для удалённой передачи USB 2.0, RS-232 и аудио по витой паре с двусторонним питанием. Передатчик EXT3-U-T преобразует входной USB в сигнал для передачи по CAT-кабелю, приёмник EXT3-U-R восстанавливает сигнал в USB. Устройства компактны и предназначены для проводных подключений, когда необходимо удлинить соединение между хостом и USB-периферией.

Преимущества

EXT3-U-KIT обеспечивает передачу USB 2.0, RS-232 и аудио по одному CAT-кабелю, что уменьшает количество прокладываемых кабелей и упрощает инсталляцию. Поддержка двустороннего питания по витой паре даёт гибкость в выборе источника питания. Компактный корпус и стандартные разъёмы USB Type-A/Type-B обеспечивают совместимость с распространёнными хостами и периферией.

Подходит для

• Удлинения USB 2.0 устройств — принтеров, камер, флеш-накопителей — по CAT-кабелю
• Интеграции RS-232 управления между удалёнными устройствами и системами управления
• Передачи аналогового аудио вместе с USB и последовательными сигналами в AV-системах
• Установок, где требуется удалённое питание приёмника или передатчика по витой паре

Ключевые характеристики

• Продукт: комплект передатчика и приёмника (EXT3-U-KIT)
• Поддерживаемые сигналы: USB 2.0, RS-232, аналоговое аудио
• Разъёмы: USB Type-A и Type-B (по названию продукта)
• Питание: двустороннее питание по витой паре (CAT-кабель); поддержка DC питания
• Производитель: Kramer Electronics
• MPN: 50-00015690
• EAN: 7291063099176
• Габариты (каждого блока): 62.2 мм (Ш) x 51.8 мм (Г) x 24.4 мм (В)

Как использовать

Подключите передатчик (EXT3-U-T) к USB-хосту с помощью подходящего кабеля USB Type-A или Type-B, а приёмник (EXT3-U-R) — к периферийному устройству соответствующим кабелем. Соедините передатчик и приёмник одним CAT-кабелем витой пары. Подайте DC-питание на один или оба устройства или используйте двустороннее питание по витой паре в соответствии с требованиями установки. Подключите RS-232 и аудио, если необходимо, и проверьте целостность сигналов перед началом работы.

Рекомендации по использованию

Рекомендуется использовать качественный экранированный CAT-кабель (например, Cat5e или выше), соблюдать ограничения по расстоянию и пропускной способности USB 2.0, а также проверить правильность разводки и конфигурацию питания, чтобы избежать проблем с передачей данных или питанием.
