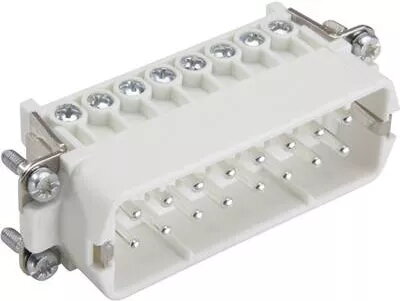

Штыревая вставка Lapp EPIC H-A 16 16+PE 16A 250В

Штекерная вставка Lapp EPIC H-A 16 представляет собой надежный промышленный компонент, предназначенный для обеспечения качественных электрических соединений. Устройство оснащено 16 контактами и дополнительным контактом заземления (PE), что гарантирует стабильную работу в составе систем автоматизации и управления. Компактная конструкция позволяет эффективно использовать пространство в распределительных шкафах и промышленном оборудовании.

Преимущества

Данная вставка отличается наличием встроенной защиты провода, которая предотвращает повреждение жил при монтаже и обеспечивает долговечность соединения даже в условиях вибрации. Винтовой метод подключения позволяет легко и надежно фиксировать проводники сечением от 0,5 мм² до 2,5 мм². Широкий диапазон рабочих температур от -40 °C до +100 °C позволяет использовать компонент в различных климатических условиях, а опережающий контакт заземления повышает общую безопасность электрической системы.

Подходит для

• Сборки шкафов управления
• Промышленного оборудования и станков
• Систем промышленной автоматизации
• Электрических распределительных щитов

Когда может не подойти

Данная вставка предназначена для использования исключительно в совместимых корпусах серии EPIC H-A 16 и может не подходить для других типов разъемов. Изделие не рассчитано на эксплуатацию под водой или в условиях прямого воздействия струй воды, если оно не установлено в корпус с соответствующим классом защиты IP.

Основные технические характеристики

• Количество контактов: 16 + PE
• Номинальный ток: 16 А (IEC)
• Номинальное напряжение: 250 В (VDE)
• Тип подключения: Винтовое
• Сечение провода: от 0,5 мм² до 2,5 мм²
• Рабочая температура: от -40 °C до +100 °C
• Номинальное импульсное напряжение: 4 кВ
• Встроенная защита провода: Да
• Опережающий контакт заземления: Да

Как использовать

Для монтажа снимите изоляцию с проводов на необходимую длину и вставьте их в винтовые клеммы. Плотно затяните винты, чтобы обеспечить надежный электрический контакт, используя встроенную защиту для предотвращения повреждения жил. После фиксации проводов вставьте штекерную часть в соответствующую розетку внутри корпуса до щелчка, убедившись в правильном положении контакта заземления.

Что учесть перед покупкой

• Убедитесь, что ваш корпус совместим с серией EPIC H-A 16.
• Проверьте, соответствует ли сечение ваших кабелей диапазону от 0,5 мм² до 2,5 мм².
• Убедитесь, что условия эксплуатации не выходят за пределы температурного диапазона от -40 °C до +100 °C.

Рекомендации по использованию: Всегда отключайте питание перед началом монтажных или ремонтных работ. При эксплуатации оборудования в условиях сильной вибрации рекомендуется периодически проверять надежность затяжки винтовых соединений.
