Комплект разъемов Lapp EPIC KIT H-A 4 4+PE с винтовым соединением

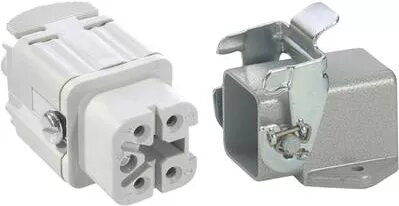

Комплект разъемов Lapp EPIC KIT H-A 4 представляет собой комплексное решение для промышленного подключения, разработанное для условий ограниченного пространства. Этот полный набор обеспечивает надежную конфигурацию контактов 4+PE, гарантируя безопасные электрические соединения в сложных промышленных условиях. Изготовленный из высококачественных материалов, комплект включает прочный корпус из литого цинка и гнездовую вставку, обеспечивая долговечный и компактный интерфейс для оборудования и систем управления.

Преимущества

Данный комплект разъемов отличается компактной конструкцией, что позволяет эффективно использовать пространство в тесных шкафах управления или на панелях оборудования. Метод винтового соединения обеспечивает прочное и устойчивое к вибрациям соединение, а наличие всех необходимых компонентов в одном наборе упрощает процесс закупки и сборки. Металлический корпус обеспечивает отличную механическую защиту, а класс защиты IP65 гарантирует устойчивость к воздействию пыли и струй воды, что делает его пригодным для суровых условий эксплуатации.

Подходит для

• Промышленного оборудования и систем автоматизации
• Электромонтажа шкафов управления
• Применений с ограниченным монтажным пространством
• Условий, требующих защиты по стандарту IP65

Этот комплект разъемов может не подойти для мощных систем, превышающих номинальный ток 23 А (IEC) или 10 А (UL/CSA). Он также не предназначен для использования в средах с экстремальным химическим воздействием или для погружения под воду, так как рассчитан на стандартные уровни промышленной защиты.

Основные технические характеристики

• Конфигурация контактов: 4 + PE
• Тип соединения: Винтовое
• Номинальное напряжение: 400 В (IEC), 600 В (UL/CSA)
• Номинальный ток: 23 А (IEC), 10 А (UL/CSA)
• Класс защиты: IP65
• Материал корпуса: Литой цинк
• Диапазон рабочих температур: от -40 °C до +100 °C
• Максимальное сечение провода: 2,5 мм²

Для использования разъема сначала снимите изоляцию с проводов в соответствии с требованиями к клеммам. Вставьте провода в винтовые клеммы гнездовой вставки и надежно затяните их, чтобы обеспечить надлежащее электрическое соединение. После завершения проводки установите вставку в прилагаемый угловой корпус. Убедитесь, что корпус правильно герметизирован и закреплен на монтажной поверхности для поддержания класса защиты IP65 во время работы.

Что учесть перед покупкой

• Убедитесь, что конфигурация 4+PE соответствует вашим требованиям к цепи.
• Проверьте, чтобы сечение провода не превышало 2,5 мм².
• Убедитесь, что температура рабочей среды находится в диапазоне от -40 °C до +100 °C.
• Проверьте, подходит ли угловая конструкция корпуса для вашей ориентации монтажа.

Рекомендации по использованию: Всегда следите за тем, чтобы контакт заземления (PE) подключался первым для соблюдения стандартов безопасности. Регулярно проверяйте затяжку винтовых клемм во время планового технического обслуживания, чтобы предотвратить ухудшение соединения из-за вибрации.
