Клеммная колодка Legrand 004832

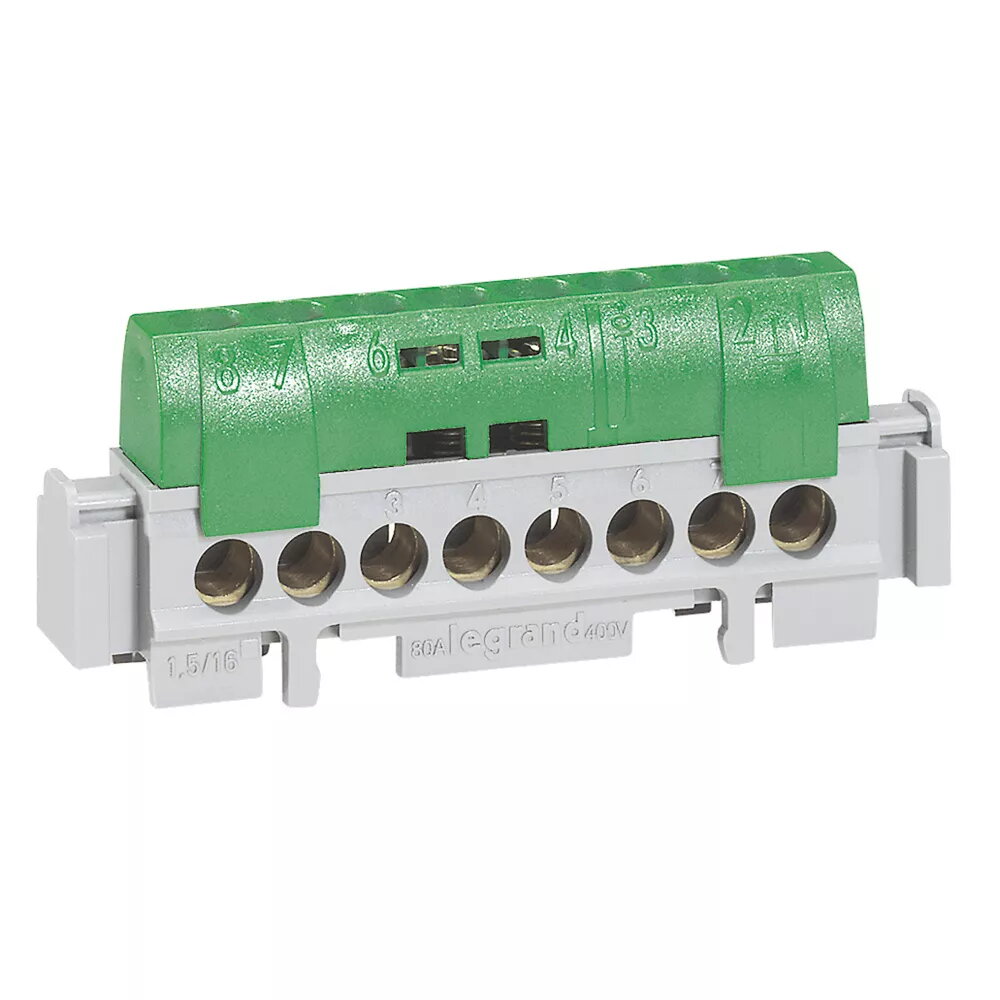

Клеммная колодка Legrand 004832 предназначена для подключения защитного проводника (PE) и обеспечивает стандартизированное заземление. Поставляется готовой к установке (винты не затянуты) и соответствует стандарту IEC 60998-2-1. Изолированный блок имеет восемь точек подключения для проводников сечением от 1,5 до 16 мм² и может устанавливаться на DIN-рейку с универсальным креплением (арт. 0 048 11) либо на шину 12 x 2 мм. Функциональная длина составляет приблизительно 75 мм, корпус зелёного цвета для обозначения заземления.

Преимущества

Колодка рассчитана на проводники до 16 мм² и допускает токи до 100 A (при вводе 25 мм²) или 80 A (при вводе 16 мм²) при 400 V~, что обеспечивает надёжную пропускную способность для заземляющих цепей. Поставка в готовом к монтажу виде облегчает электромонтажные работы, а соответствие IEC 60998-2-1 гарантирует совместимость со стандартными электрическими системами. Зелёный цвет корпуса облегчает идентификацию PE-клеммы.

Подходит для

• Подключения защитного проводника в распределительных щитах и шкафах управления
• Промышленные и коммерческие электрические установки, требующие стандартизированного заземления
• Монтажа на DIN-рейку (с универсальным креплением) или на шину 12 x 2 мм

Ключевые характеристики

• Производитель: Legrand
• Модель / MPN: 004832
• EAN: 3245060048327
• Стандарт: IEC 60998-2-1
• Подключения: 8 клемм для проводников 1,5–16 мм²
• Номинальный ток: 100 A макс. при 400 V~ (при вводе 25 мм²); 80 A макс. при 400 V~ (при вводе 16 мм²)
• Цвет: зелёный (PE)
• Крепление: DIN-рейка с универсальным креплением кат. № 0 048 11 или шина 12 x 2 мм
• Длина: 75 мм (функциональная длина)
• Масса в упаковке (примерно): 443 г
• Габариты (примерно): глубина 89 мм, ширина 101 мм

Как использовать

Установите клеммную колодку на DIN-рейку с указанным универсальным креплением (арт. 0 048 11) или закрепите на шине 12 x 2 мм. Вставьте проводники в одну из восьми клемм, соблюдая допустимые сечения (1,5–16 мм²). Затяните винты для фиксации проводников — винты при поставке не затянуты. Выполняйте подключение защитного проводника при обесточенной системе и в соответствии с местными правилами монтажа.

Рекомендации по использованию

Используйте данную клеммную колодку только для соединений защитного проводника; соблюдайте допустимое сечение проводников и момент затяжки согласно инструкциям. Для высоких токов с вводом 25 мм² убедитесь, что проводка и защитные устройства рассчитаны на 100 A при 400 V~. Монтаж должен выполняться квалифицированным электриком в соответствии с местными нормами.
