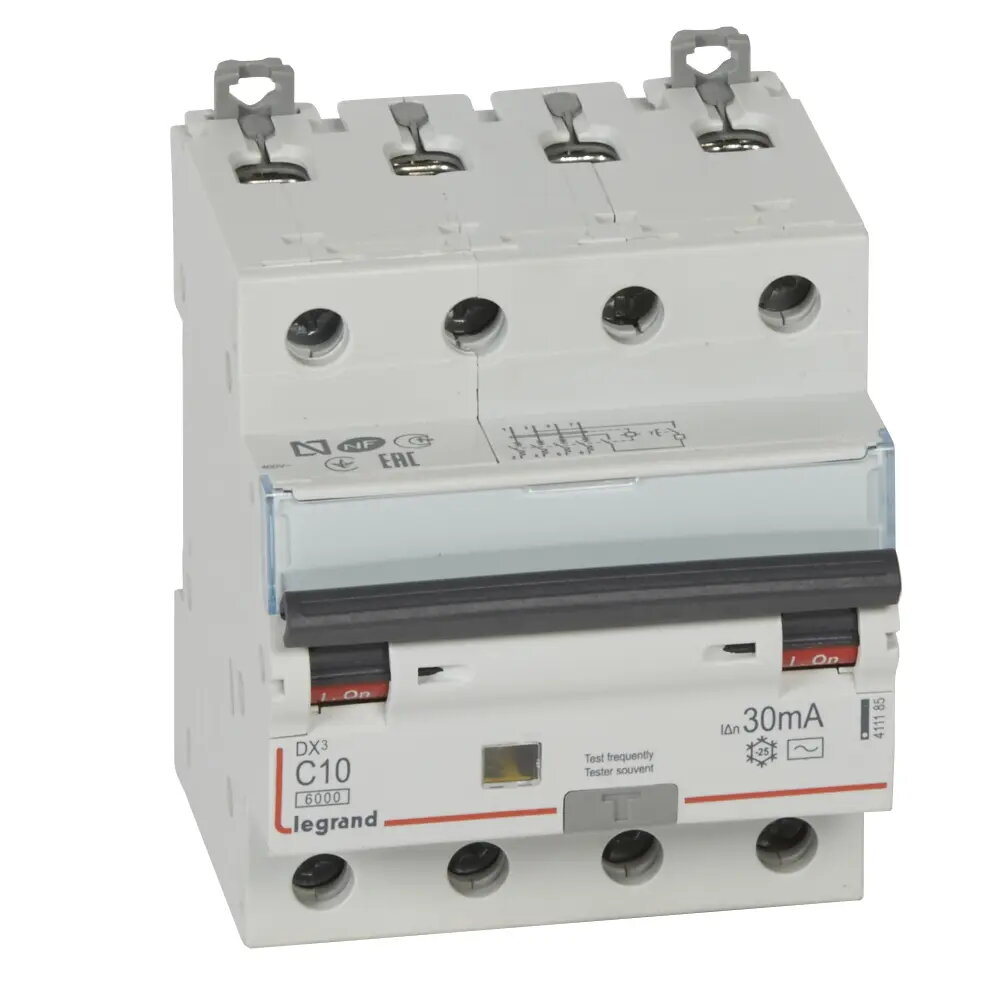

Автоматический выключатель Legrand 411185 4-полюсный УЗО/автомат 10 A C 30 mA тип AC

Legrand P314 DX3 (модель 411185) — четырёхполюсный дифавтомат с интегрированной защитой от перегрузки и короткого замыкания для трёхфазных линий с нулевым проводом. Номинальный ток 10 A, характеристика срабатывания C и чувствительность утечки 30 mA (тип AC). Устройство объединяет функции УЗО и автоматического выключателя и предназначено для установки на стандартную DIN-рейку в распределительных щитах и промышленных панелях.

Преимущества

Комбинация дифференциальной и токовой защиты уменьшает необходимость в отдельных устройствах и экономит место в щите. Детектирование утечки типа AC обеспечивает надёжную реакцию на стандартные синусоидальные переменные утечки, а характеристика C даёт селективное отключение при умеренных пусковых токах двигателей и типичных нагрузках. Четырёхполюсная компоновка обеспечивает одновременную защиту всех фаз и нуля, что упрощает согласование защиты по цепи. Корпус стандартных модульных размеров облегчает интеграцию и замену.

Подходит для

• Защиты трёхфазных цепей с нулём в коммерческих и лёгких промышленных распределительных щитах.
• Ответвлений, питающих двигатели, компрессоры и оборудование с умеренными пусковыми токами.
• Щитов распределения, где требуется и защита от утечек на землю, и защита от перегрузки/короткого замыкания при ограниченном пространстве.

Когда может не подойти

Устройство детектирует только утечки типа AC, поэтому оно не подходит для установок, где необходимо обнаружение пульсирующего постоянного тока или высокочастотных утечек; в таких случаях требуется устройство с типом чувствительности A или B. Номинал 10 A ограничивает применение цепями, рассчитанными на этот ток; при более высоких непрерывных нагрузках или при специфических требованиях селективности следует выбрать другой номинал или согласованные защитные устройства.

Ключевые характеристики

• Полюса: 4-полюсный (три фазы плюс ноль)
• Номинальный ток: 10 A
• Характеристика срабатывания: кривая C (подходит для умеренных пусковых токов)
• Чувствительность по утечке: 30 mA (тип AC)
• Функции защиты: комбинированное УЗО и автоматический выключатель (RCD + MCB)
• Монтаж: модульный корпус для DIN-рейки в распределительных щитах

Как использовать

Установите устройство на стандартную DIN-рейку внутри распределительного щита, подключив питающие и нагрузочные проводники к соответствующим фазным и нулевым клеммам в соответствии с местными правилами электромонтажа. Проверьте ориентацию линия/нагрузка перед затяжкой клемм. После монтажа проверьте работу дифференциального расцепителя с помощью встроенной кнопки теста или внешнего тестера, как того требуют местные нормы. Техническое обслуживание и замена должны выполняться при обесточенном щите и квалифицированным электриком в случае отказа механизма срабатывания или видимых повреждений.

Что учитывать перед покупкой

• Убедитесь, что номинал 10 A и характеристика C соответствуют нагрузке цепи и схеме селективности.
• Проверьте, что детектирование утечек типа AC подходит для профиля утечек в вашей установке; при наличии постоянных или пульсирующих утечек рассмотрите тип A или B.
• Убедитесь в физической совместимости с DIN-рейкой вашего щита и наличии места для 4-полюсного модульного блока.

Рекомендации по использованию

Применяйте этот комбинированный дифавтомат в трёхфазных цепях, где требуется стандартная защита от переменных утечек и устойчивость к умеренным пусковым токам. Периодически проверяйте работу дифференциальной защиты и согласовывайте устройство с другими защитными устройствами в цепи, чтобы поддерживать селективность и избегать ложных срабатываний.
