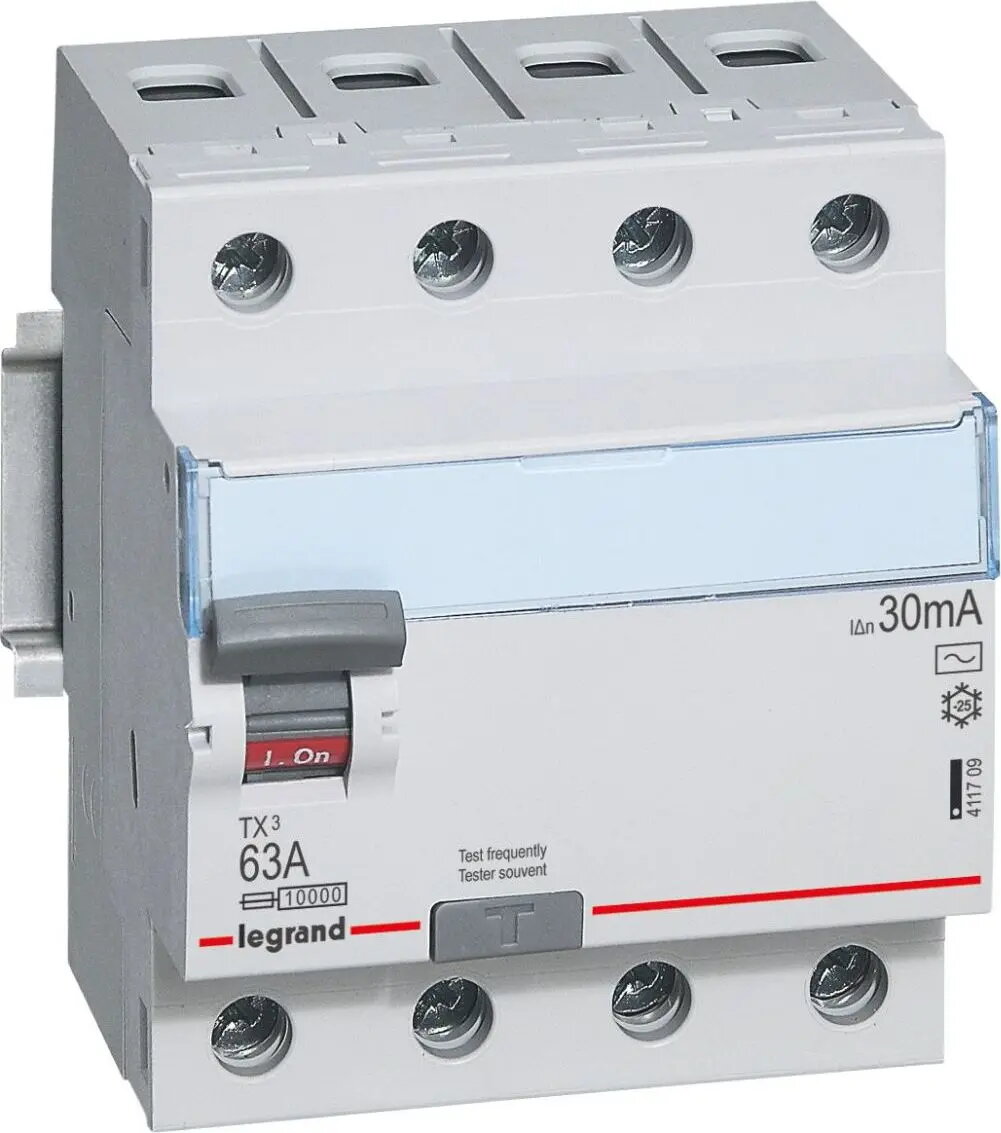

Устройство защитного отключения (УЗО) 4P 63A 30мA тип AC Legrand P304 (411709)

Дифференциальный автомат Legrand P304 (RCCB) представляет собой четырёхполюсное устройство с номинальным током 63 А и чувствительностью 30 мА, тип AC. Он предназначен для обнаружения переменных утечек тока и отключения питания при возникновении тока утечки на землю с целью снижения риска поражения электрическим током и возгорания. Устройство подходит для установки в распределительных щитах в жилых и лёгких коммерческих помещениях, где необходимо обнаружение только переменных (AC) токов утечки в соответствии с требованиями безопасности.

Преимущества

RCCB обеспечивает быстрое отключение при появлении дисбаланса между фазным и нулевым токами, обеспечивая защиту от прямого и косвенного контакта с токоведущими частями. Четырёхполюсная компоновка предназначена для трёхфазных сетей с нейтралью, а номинал 63 А позволяет защищать цепи с повышенной нагрузкой. Компактный корпус рассчитан на стандартный DIN-рейку, что упрощает монтаж и замену. Характеристика срабатывания Type AC гарантирует надёжную работу при чисто синусоидальных переменных утечках тока.

Предназначено для

• Распределительных щитов в жилых помещениях
• Лёгких коммерческих объектов с требованием контроля AC-утечек
• Трёхфазных установок с необходимостью защиты нейтрали
• Цепей, где требуется защита при номинальном токе 63 А

Ключевые характеристики

• Число полюсов: 4P (четырёхполюсное исполнение)
• Номинальный ток: 63 A
• Чувствительность по дифференциальному току: 30 mA
• Характеристика срабатывания: Type AC (обнаружение синусоидальных переменных утечек)
• Монтаж: на DIN-рейку, совместимо с распределительными щитами
• Применение: защита от утечек на землю и поражения электрическим током в AC-системах

Как использовать

Установите устройство на DIN-рейку в распределительном щите в соответствии с местными нормами электромонтажа и инструкцией производителя. Подключите входные проводники к клеммам подачи, а выходные проводники к клеммам нагрузки, контролируя правильную фазировку и целостность нейтрали. Затяните клеммы требуемым моментом затяжки и обеспечьте необходимый доступ для проводки. После монтажа выполните проверку изоляции и целостности цепей перед подачей напряжения, затем нажмите кнопку теста, чтобы убедиться в работоспособности механизма срабатывания по утечке.

Рекомендации по использованию

Применяйте устройство только в цепях, где подходит характеристика Type AC; для цепей с пульсирующими постоянными компонентами утечки или с большим количеством электронных нагрузок следует выбирать дифференциальный автомат с другой характеристикой срабатывания. Регулярно проверяйте работоспособность кнопкой тестирования в сроки, указанные нормами, чтобы поддерживать защиту. При частых срабатываниях выявляйте и устраняйте причины утечек, а не обходите защиту.
