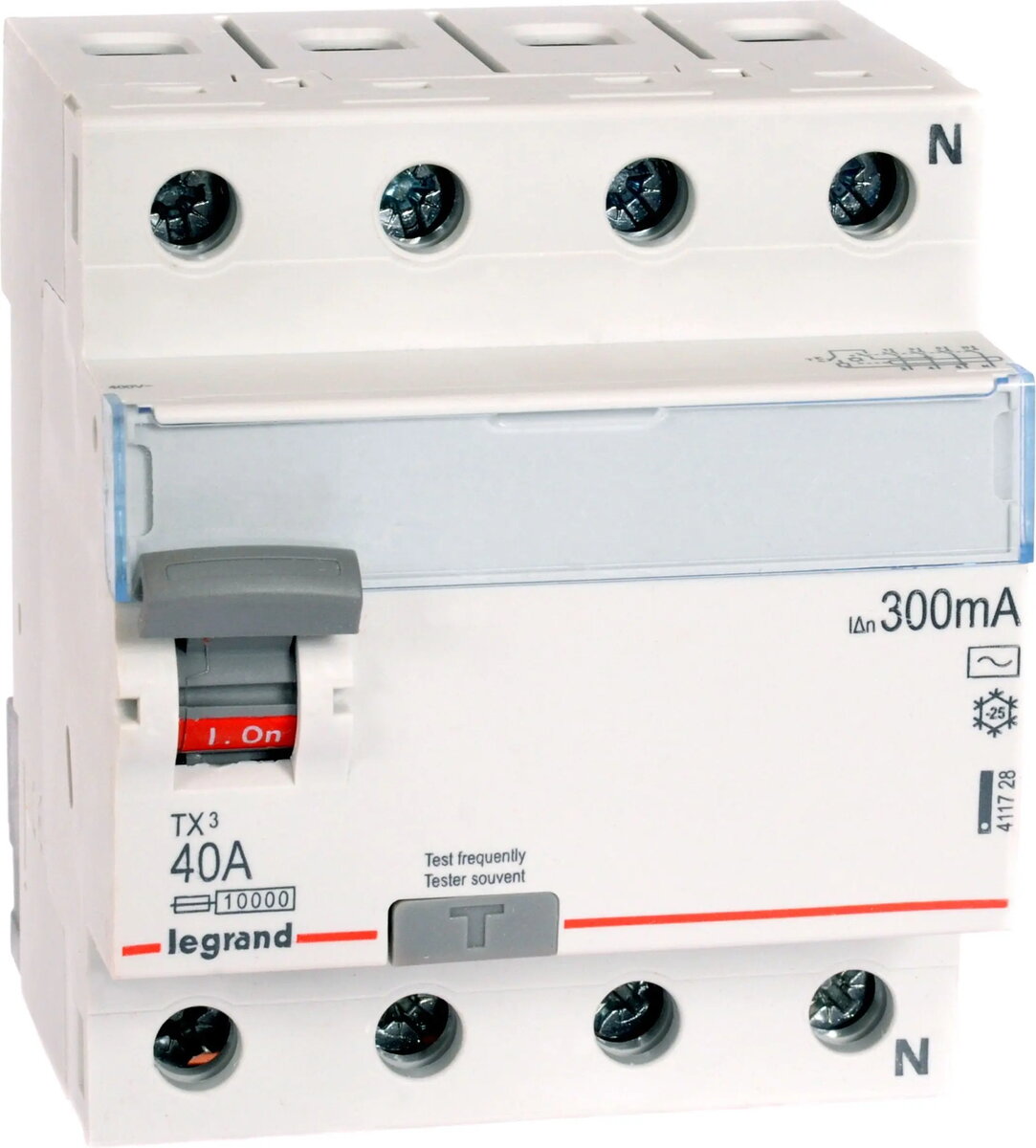

УЗО 4-полюсное 40А 0,3A тип AC Legrand P304 (модель 411728)

Дифференциальный автоматический выключатель Legrand P304 (4-полюсный, 40 A, ток утечки 0,3 A, тип AC) предназначен для обнаружения утечек переменного тока и отключения питания с целью снижения риска для людей и оборудования. Устройство рассчитано для монтажа в распределительных щитах, где необходимо защитное отключение по переменному току, обеспечивая одновременное разъединение всех четырёх проводников.

Преимущества

Четырёхполюсная конструкция обеспечивает синхронное отключение всех фаз и нулевого проводника, что повышает безопасность при обслуживании и устранении неисправностей. Номинальный ток 40 A подходит для ответвительных линий и малых вводных цепей, а чувствительность срабатывания 0,3 A (300 мA) обеспечивает надёжное обнаружение значительных утечек и риск возникновения пожара. Тип AC реагирует на синусоидальные утечки переменного тока, что обеспечивает корректное срабатывание в типичных сетевых условиях. Компактные габариты и монтаж на DIN-рейку упрощают установку в стандартных щитах.

Подходит для

• Распределительные щиты жилых домов и квартир, требующие 4-полюсной защиты по утечке переменного тока
• Коммерческих объектов малого и среднего размера с симметричными трёхфазными нагрузками и нулевой жилой
• Лёгкой промышленности, где требуется защита от утечек переменного тока с чувствительностью 300 mA

Основные характеристики

• Число полюсов: 4 (одновременное отключение всех фаз и нуля)
• Номинальный ток: 40 A
• Ток утечки для срабатывания: 0,3 A (300 mA)
• Тип утечки: AC (реагирует на синусоидальные остаточные токи)
• Монтаж: совместимость с DIN-рейкой для стандартных распределительных щитов
• Применение: стационарная установка для защиты от утечек на землю

Как использовать

Установите УЗО на DIN-рейку в распределительном щите и подключите входные проводники к стороне линии, а нагрузочные к стороне нагрузки в соответствии с электрической схемой производителя. Подключите все четыре провода к соответствующим фазам и нулю. Убедитесь, что устройство доступно для проверки и срабатывания. После монтажа проведите проверку изоляции и целостности цепей, затем нажмите тестовую кнопку (если предусмотрена) для подтверждения корректной работы перед подачей напряжения на защищаемые цепи.

Рекомендации по эксплуатации

Применяйте этот УЗО типа AC там, где достаточно обнаружения переменных утечек; для пульсирующего постоянного тока или сложных гармонических утечек следует выбрать устройства типов A или B. Убедитесь, что чувствительность 300 mA соответствует целям защиты (предотвращение пожара и защита оборудования, а не персональная защита на низких токах). Проводите периодические тесты согласно местным нормам и инструкциям производителя.
