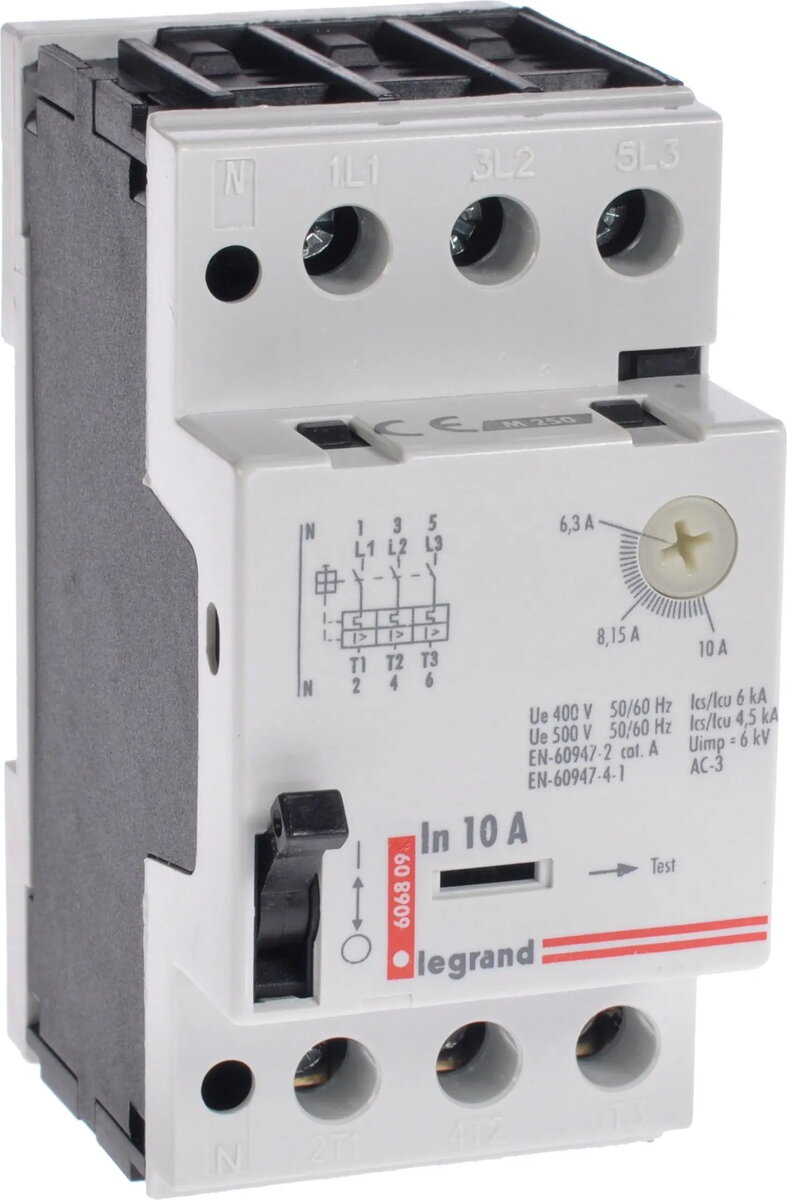

Моторный автомат Legrand 3-полюсный 4 кВт 6,3–10 А модель 606809

Трёхполюсный моторный автомат Legrand модель 606809 предназначен для защиты трёхфазных электрических двигателей и связанных с ними цепей мощностью до 4 кВт. Переключатель сочетает в себе регулируемую тепловую и магнитную дугу срабатывания для защиты от перегрузок и коротких замыканий, обеспечивая надёжное отключение при возникновении аварийных условий. Компактная трёхполюсная конструкция подходит для установки в шкафах управления и в пускателях двигателей.

Преимущества

Регулируемый диапазон срабатывания позволяет адаптировать устройство к двигателям с номинальными токами в пределах 6,3–10 А, что снижает необходимость использования нескольких фиксированных реле. Тепловой элемент обеспечивает контроль режима перегрузки, а магнитный — быстрое отключение при коротком замыкании. Одновременная защита всех фаз предотвращает повреждение при дисбалансе. Устройство совместимо со стандартными схемами подключения в шкафах управления и упрощает монтаж и техническое обслуживание.

Подходит для

• Защиты трёхфазных двигателей мощностью до 4 кВт
• Установки в пускателях двигателей и шкафах управления
• Защиты от перегрузки и короткого замыкания в промышленном и малом коммерческом оборудовании
• Сценариев, требующих регулируемых настроек срабатывания от 6,3 А до 10 А

Ключевые характеристики

• Количество полюсов: трёхполюсная конфигурация для трёхфазных цепей
• Возможности по мощности двигателя: подходит для двигателей до 4 кВт
• Диапазон регулируемого тока срабатывания: 6,3–10 А (теплово-магнитный)
• Функции защиты: тепловая защита от перегрузки и магнитное срабатывание при коротком замыкании
• Монтаж: предназначен для установки в шкафы управления и в пускатели

Как использовать

Установите ток срабатывания в пределах 6,3–10 А в соответствии с номинальным током двигателя, учитывая пусковые токи и коэффициент нагрузки. Выполните монтаж в пускателе или шкафу управления в соответствии с местными правилами электромонтажа, обеспечив прохождение всех трёх фаз через полюса устройства. При необходимости подключите вспомогательные контакты для удалённой индикации или блокировок. Перед вводом в эксплуатацию проверьте работу ручного включения/отключения и корректность срабатывания.

Рекомендации по эксплуатации

Выбирайте настройку срабатывания с учётом данных с шильдика двигателя и условий эксплуатации. Согласовывайте работу защитного устройства с другими защитными элементами цепи для обеспечения селективного отключения. Периодически проверяйте затяжку клемм и отсутствие следов перегрева, а также выполняйте функциональные тесты согласно регламенту технического обслуживания.
