Сетевой повторитель LevelOne POR-1220

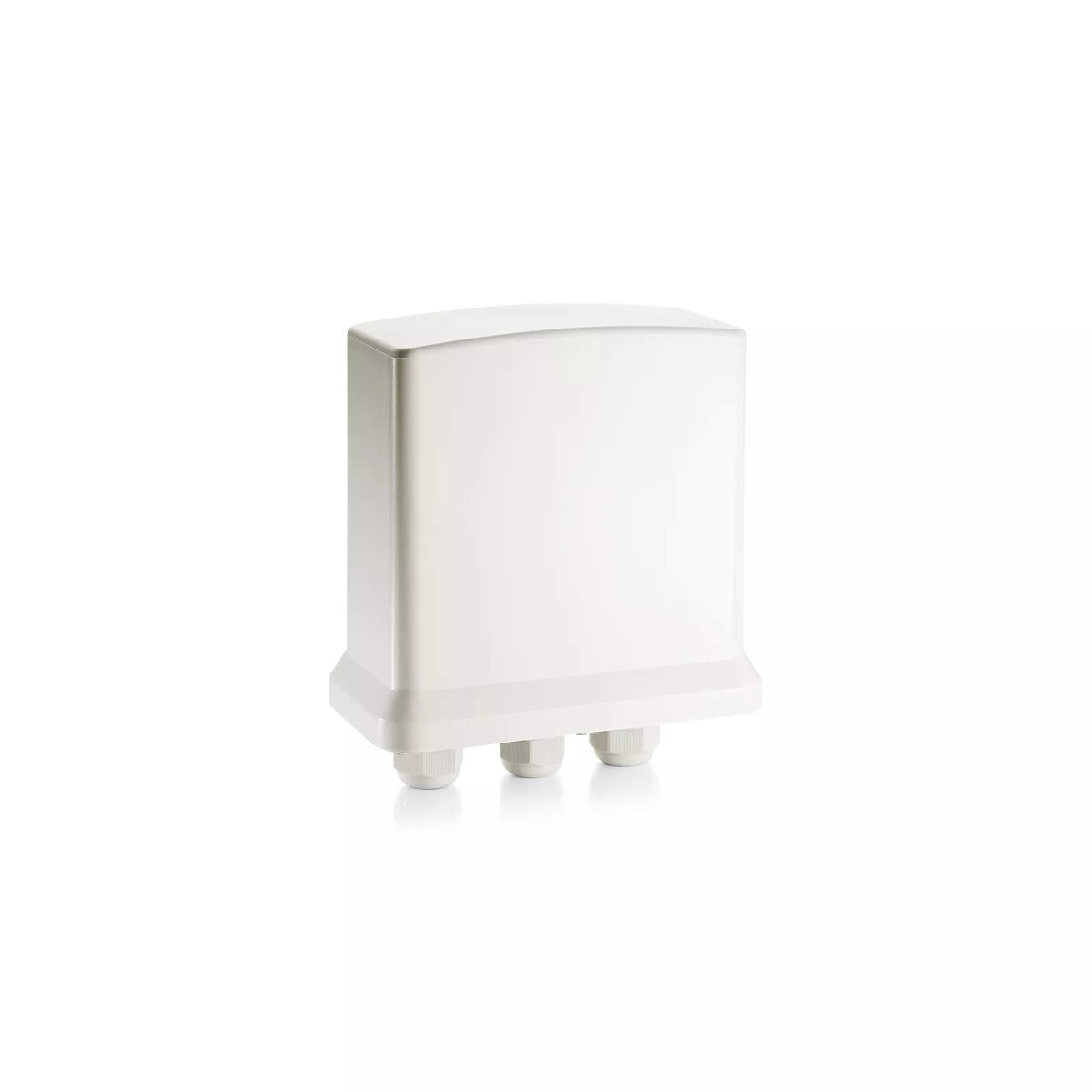

POR-1220 — это репитер Gigabit PoE-Plus, предназначенный для увеличения расстояния передачи PoE (802.3af/at) на открытом воздухе за пределы стандартных 100 м. Устройство получает питание от Power Sourcing Equipment (PSE) и оснащено тремя портами RJ-45: одним IN для ввода питания и данных и двумя OUT — одним с PoE (питание + данные) и одним только для данных. Металлический корпус с защитой IP65 обеспечивает эксплуатацию в уличных условиях; устройство подходит для подключения Gigabit PoE-устройств, таких как IP-цифровая вывеска и другие PD, питаемые по 802.3at.

Преимущества

POR-1220 добавляет до 100 м к Gigabit PoE-соединению, что позволяет довести расстояние от PSE до 200 м при использовании одного репитера и увеличить его ещё больше при последовательном подключении нескольких устройств. Репитер не требует внешнего источника питания, поддерживает передачу по проводу на скорости Gigabit (10/100/1000 Мбит/с) и имеет герметичный металлический корпус по стандарту IP65 для работы в любых погодных условиях. Наличие одного PoE-выхода и одного не-PoE-выхода даёт гибкие варианты подключения устройств.

Ключевые характеристики

• Стандарты: совместимость с PoE 802.3af/at (High Power Midspan PoE)
• Порты: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT non-PoE)
• Скорости передачи данных: 10/100/1000 Мбит/с (wire speed)
• Максимальное увеличение расстояния: до 100 м на каждый репитер (один репитер расширяет стандартные 100 м до 200 м; дальнейшее расширение при каскадном подключении)
• Питание: питание от PSE (внешний адаптер не требуется)
• Защита корпуса: металлический корпус со степенью защиты IP65
• Установка: Plug and Play, программное обеспечение не требуется

Как использовать

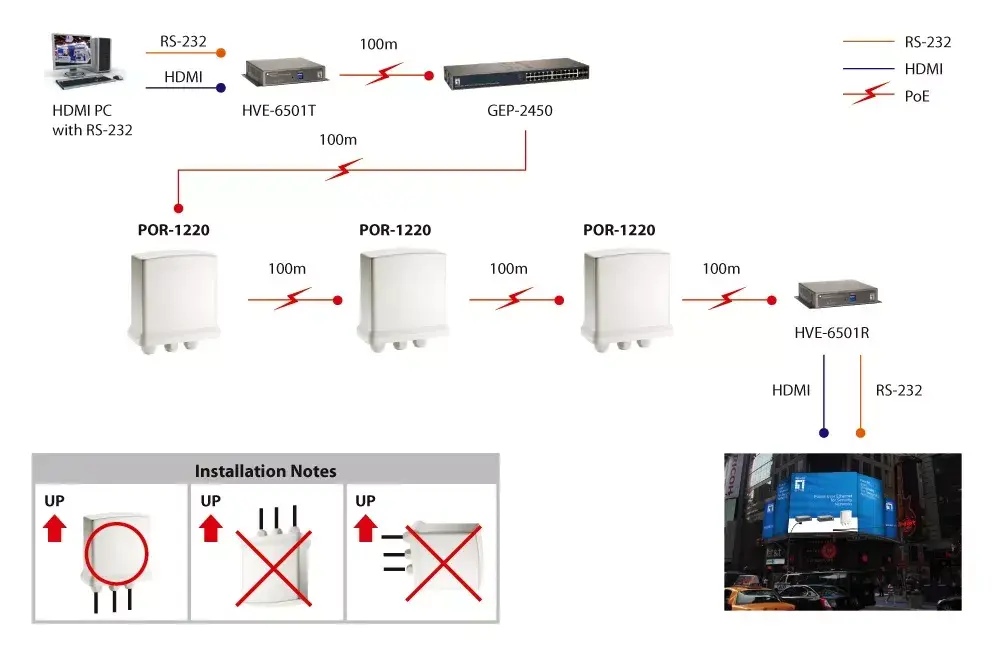

Подключите Gigabit PoE-Plus коммутатор или другой PSE к IN-порту POR-1220 через Ethernet-кабель для первого участок длиной до 100 м. Подключите PoE-устройство к OUT PoE-порту репитера для получения питания и передачи данных ещё на 100 м. Используйте OUT non-PoE-порт для подключения только данных, если питание не требуется. Для увеличения дальности свяжите несколько POR-1220 последовательно, подключая IN-порт следующего устройства к OUT-порту предыдущего. Убедитесь, что PSE обеспечивает достаточную мощность для всех подключённых PD, так как максимальная дистанция зависит от требуемой мощности конечного устройства.

Рекомендации

Перед установкой проверьте энергобюджет вашего Gigabit PoE-Plus коммутатора (PSE) и суммарные требования по мощности подключаемых PD, чтобы определить количество репитеров, при котором устройства получат достаточное питание. Для наружной проводки используйте кабель категории, рассчитанной на уличную эксплуатацию, и защиту от перенапряжений.
