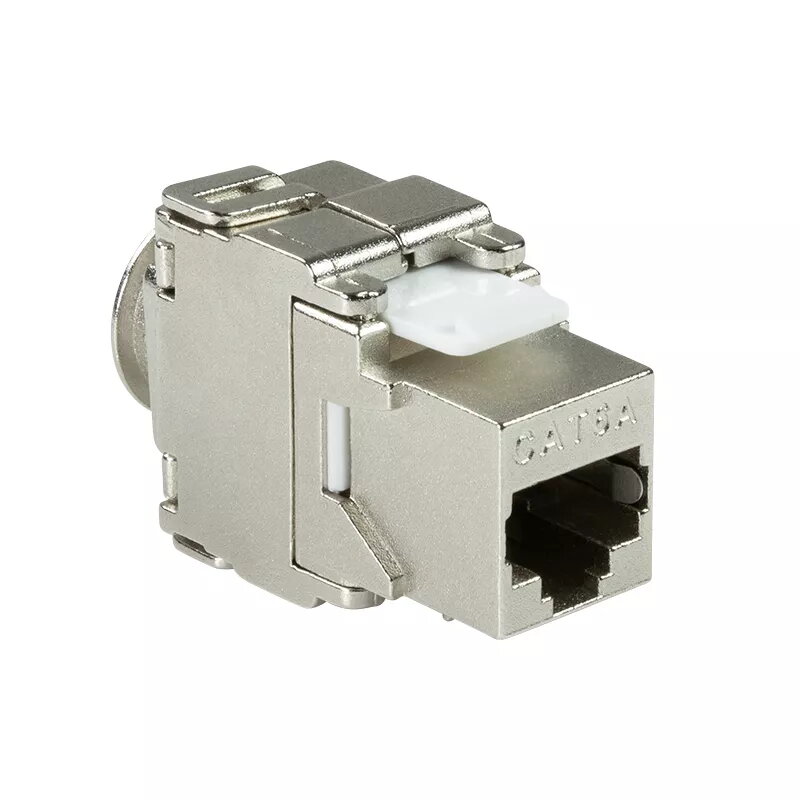

Разъем RJ-45 LogiLink NK4016

Разъем LogiLink NK4016 — это RJ-45-коннектор из нержавеющей стали, предназначенный для кабелей стандарта Cat6a. Он представляет собой компактное решение для обжима с шириной 17,2 мм и поставляется по одной штуке в упаковке. Коннектор рассчитан на применение в экранированных и неэкранированных кабельных системах, обеспечивает стабильный контакт и надёжную передачу данных.

Преимущества

Корпус из нержавеющей стали обеспечивает механическую прочность и устойчивость к коррозии, что повышает срок службы изделия при эксплуатации в типичных помещениях и контролируемых условиях. Поддержка стандарта Cat6a позволяет работать с более высокими скоростями передачи данных и улучшенной целостностью сигнала по сравнению с коннекторами более низких категорий. Компактная ширина 17,2 мм облегчает установку в патч-панели, кейстоун-модули и узкие корпуса при сохранении точного выравнивания контактов.

Подходит для

• Обжима кабелей Ethernet Cat6a в патч-панелях и кейстоун-модулях
• Восстановления повреждённых RJ-45-кабелей с экранированием
• Мелких установок и замены отдельных коннекторов
• Сценариев, где требуется компактный и прочный RJ-45-разъём

Ключевые характеристики

• Тип разъёма: RJ-45 (8P8C) совместимый
• Материал: корпус из нержавеющей стали
• Поддерживаемая категория кабеля: Cat6a
• Ширина: 17,2 мм
• Количество в упаковке: 1 шт.
• Подходит для экранированных кабельных сборок

Как использовать

Снимите внешнюю изоляцию кабеля и расположите жилы в соответствии с выбранным стандартом распайки (T568A или T568B). Подготовьте экран кабеля и отведите его назад для обеспечения контакта заземления при работе с экранированными кабелями. Вставьте жилы в коннектор до упора и проверьте выравнивание. Используйте соответствующий инструмент для обжима или терминального соединения, предназначенный для металлических RJ-45-коннекторов, чтобы зафиксировать контакты и корпус. После обжима проверьте кабель тестером для подтверждения целостности и корректной передачи сигналов.

Рекомендации по использованию

Применяйте инструмент, совместимый с металлическими RJ-45-коннекторами, и контролируйте непрерывность экранирования при установке на экранированных Cat6a кабелях. Избегайте сильных перегибов в зоне обжима и выполняйте тестирование кабеля после окончания работ для подтверждения надёжности соединения.
