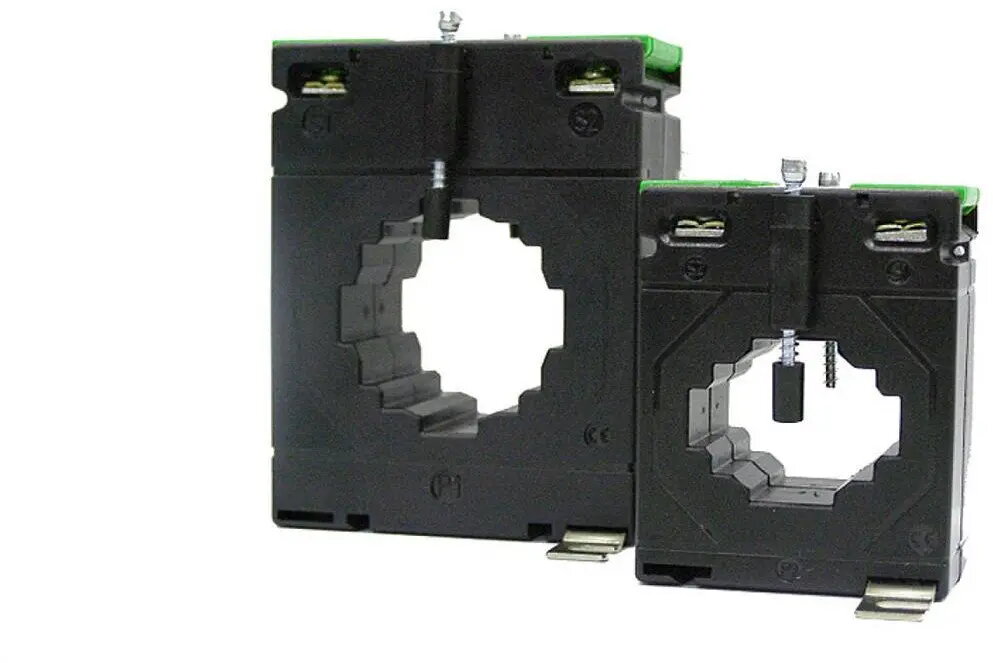

Трансформатор тока Lumel LCTB 86/60, 800А/5А, класс точности 0,5

Трансформатор тока Lumel LCTB 86/60 представляет собой высокоточное устройство, предназначенное для измерения силы тока в промышленных электрических сетях. При первичном токе 800А и вторичном выходе 5А, данный трансформатор обеспечивает надежное преобразование сигнала для различных систем мониторинга и защиты. Устройство оснащено отверстием для шины размером 86/60 мм, что позволяет легко интегрировать его в существующую инфраструктуру распределения электроэнергии.

Преимущества

Данный трансформатор тока обеспечивает исключительную точность измерений, соответствующую классу 0.5, что критически важно для точного учета электроэнергии и диагностики систем. Прочная конструкция гарантирует стабильность и долговечность работы в сложных промышленных условиях. Конструкция облегчает установку на шины, сокращая время простоя при монтаже и обслуживании, обеспечивая при этом стабильное преобразование сигнала для подключенных измерительных приборов и реле защиты.

Подходит для

• Систем промышленного мониторинга электроэнергии
• Управления энергопотреблением и суб-учета
• Оборудования для защиты электрических цепей
• Измерения тока в низковольтных распределительных щитах

Когда устройство может не подойти

Данное устройство не предназначено для использования в высоковольтных сетях или в условиях, где первичный ток превышает номинальное значение 800А. Оно также не подходит для установок, требующих нестандартных размеров шин, которые не соответствуют отверстию 86/60 мм.

Основные технические характеристики

• Первичный ток: 800А
• Вторичный ток: 5А
• Класс точности: 0.5
• Отверстие для шины: 86/60 мм

Как использовать

Установка должна выполняться квалифицированным электротехническим персоналом. Трансформатор монтируется непосредственно на шину через предусмотренное отверстие. Убедитесь, что первичный проводник расположен по центру отверстия для достижения оптимальной точности. Подключите вторичные клеммы к соответствующему измерительному или защитному устройству с помощью подходящих проводов, соблюдая полярность для предотвращения ошибок измерения.

Что учесть перед покупкой

• Убедитесь, что первичный ток вашей системы не превышает 800А.
• Проверьте, соответствуют ли размеры шины отверстию 86/60 мм.
• Убедитесь, что вторичный выход 5А совместим с вашим измерительным или защитным оборудованием.

Рекомендации по использованию

Всегда следите за тем, чтобы вторичная цепь была подключена к нагрузке или закорочена перед подачей напряжения на первичный проводник, чтобы предотвратить возникновение опасных высоких напряжений.
