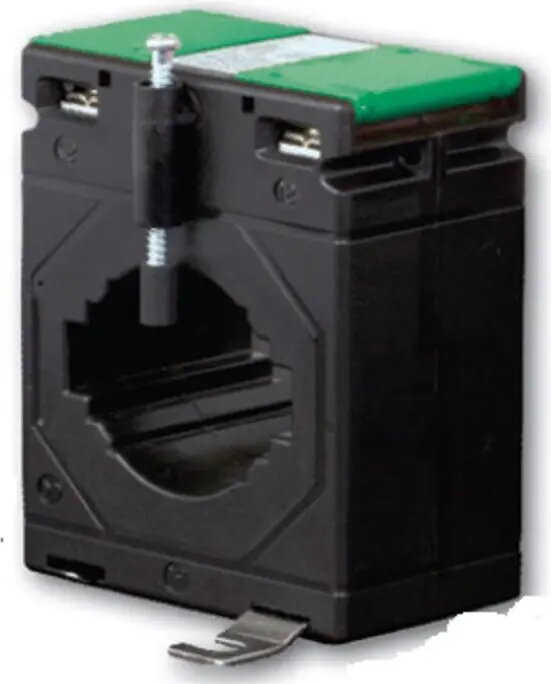

Трансформатор тока Lumel LCTB 7440, 250А/5А, отверстие для шины 74/40

Трансформатор тока Lumel LCTB 7440 представляет собой высокоточное устройство, предназначенное для надежного измерения переменного тока в электрических системах. Благодаря коэффициенту трансформации 250А/5А и специальному отверстию для шины размером 74/40 мм, этот трансформатор обеспечивает точное преобразование высоких первичных токов в сигналы, пригодные для использования в системах мониторинга, учета электроэнергии и релейной защиты.

Преимущества

Данный трансформатор тока отличается высокой точностью измерений и стабильностью характеристик, что гарантирует надежную работу в сложных промышленных условиях. Прочная конструкция позволяет легко интегрировать устройство в существующие системы распределения электроэнергии, обеспечивая безопасную гальваническую развязку между высоковольтными цепями и вторичным измерительным оборудованием. Конструкция устройства ориентирована на простоту монтажа, что позволяет быстро устанавливать его на шины, соблюдая при этом высокие стандарты эксплуатационной безопасности.

Подходит для

• Промышленных распределительных щитов
• Систем управления и мониторинга энергопотребления
• Цепей релейной защиты
• Систем технического учета электроэнергии

Данное устройство может не подойти для измерения постоянного тока (DC), так как оно разработано исключительно для систем переменного тока (AC). Кроме того, его не следует использовать в условиях, где первичный ток постоянно превышает номинальное значение 250А, так как это может привести к погрешностям измерений или повреждению сердечника трансформатора.

Основные технические характеристики

• Коэффициент трансформации: 250А/5А
• Размеры отверстия для шины: 74 мм x 40 мм
• Применение: Измерение переменного тока (AC)
• Тип конструкции: Проходной трансформатор тока

Для использования Lumel LCTB 7440 необходимо пропустить первичный проводник через центральное отверстие трансформатора. Вторичные клеммы должны быть подключены к измерительному или защитному устройству с использованием проводов соответствующего сечения. Важно следить за тем, чтобы вторичная цепь никогда не оставалась разомкнутой при протекании первичного тока, так как это может привести к возникновению опасного высокого напряжения.

Что учесть перед покупкой

• Убедитесь, что размеры шины не превышают размер отверстия 74/40 мм
• Проверьте, соответствует ли номинальный первичный ток 250А требованиям вашей системы
• Убедитесь в совместимости с вашим вторичным оборудованием мониторинга или защиты

Для обеспечения оптимальной производительности и безопасности всегда проверяйте надежность всех электрических соединений и выполняйте установку силами квалифицированного персонала в соответствии с действующими электротехническими нормами.
