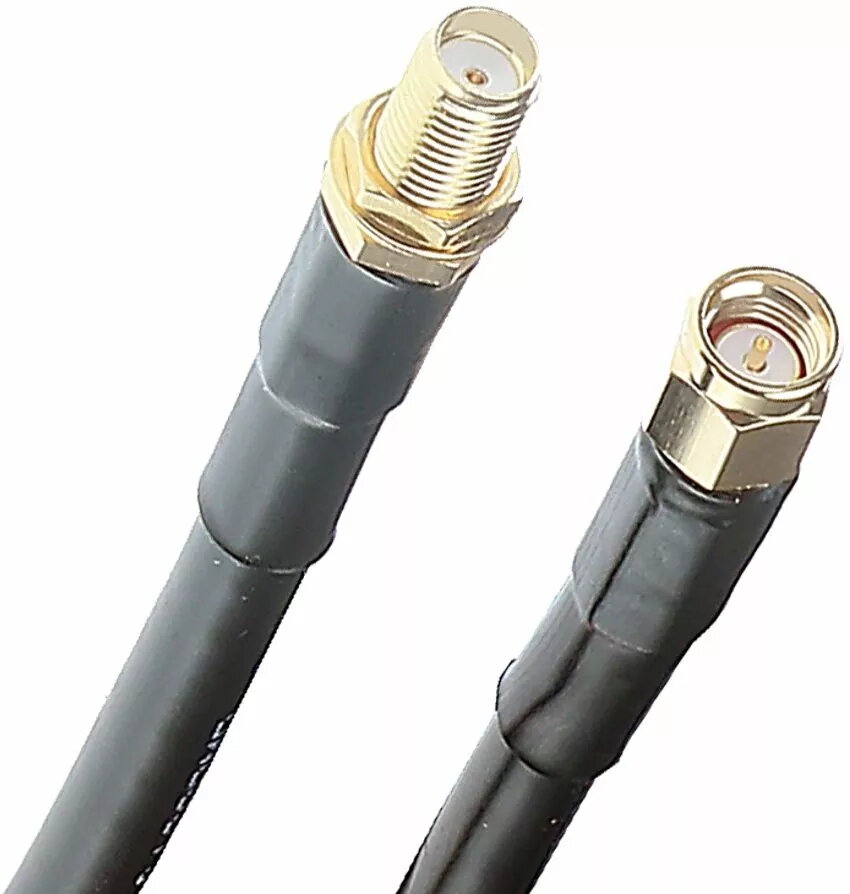

Коаксиальный пигтейл MaxLink 08-SF-SM-005 RF240 0,5 м SMA гнездо — SMA штекер

Коаксиальный пигтейл MaxLink 08-SF-SM-005 RF240 длиной 0,5 м с разъемом SMA female на одном конце и SMA male на другом обеспечивает компактное и низкопотерьное RF-соединение для устройств с интерфейсами SMA. Кабель предназначен для коротких межсоединений между антеннами, роутерами, модемами и измерительной аппаратурой, где требуется стабильная передача сигнала и сохранение заданного импеданса.

Преимущества

Данный pigtail обеспечивает надежное соединение между SMA female и SMA male разъемами при сохранении 50 Ом импеданса, что минимизирует отражения и потери. Короткая длина 0,5 м уменьшает затухание и помехи по сравнению с более длинными jumper-кабелями. Позолоченные контакты обеспечивают устойчивый электрический контакт и защиту от коррозии, а конструкция RF240 сочетает гибкость и экранирование, удобные для использования в ограниченном пространстве и на рабочем столе.

Подходит для

• Подключения внешних антенн к роутерам, модемам и шлюзам
• Соединения измерительного оборудования и анализаторов спектра с исследуемыми устройствами
• Коротких переходов внутри коммуникационных шкафов и стоек
• Прототипирования и лабораторных стендов с устройствами на разъемах SMA

Ключевые характеристики

• Тип кабеля: коаксиальный RF240
• Длина: 0,5 м
• Импеданс: 50 Ом
• Разъем A: SMA female
• Разъем B: SMA male
• Назначение: RF-соединения для антенн, роутеров, модемов и измерительного оборудования
• Покрытие контактов: позолоченные центральные контакты
• Конструкция: гибкий экранированный коаксиал с диэлектриком, подходящим для RF-приложений

Как использовать

Совмещайте разъемы SMA аккуратно и закручивайте вручную до плотного затягивания, чтобы избежать срыва резьбы; не применяйте чрезмерную силу или инструменты, которые могут деформировать резьбу и ухудшить характеристики. Прокладывайте кабель с мягкими изгибами, избегая перегибов, соблюдайте минимальный радиус изгиба для кабеля RF240. В измерительных установках подключите один конец к устройству, другой — к прибору или антенне, убедившись в плотном контакте перед включением устройств.

Рекомендации по применению

Для стабильной работы RF-соединений старайтесь использовать минимально возможную длину кабеля и избегать параллельной прокладки с силовыми кабелями. Регулярно проверяйте разъемы на наличие пыли и загрязнений и при необходимости очищайте контакты специальным средством. Для стационарных установок рекомендуется использовать фиксацию или strain relief на концах кабеля для уменьшения механических нагрузок.
