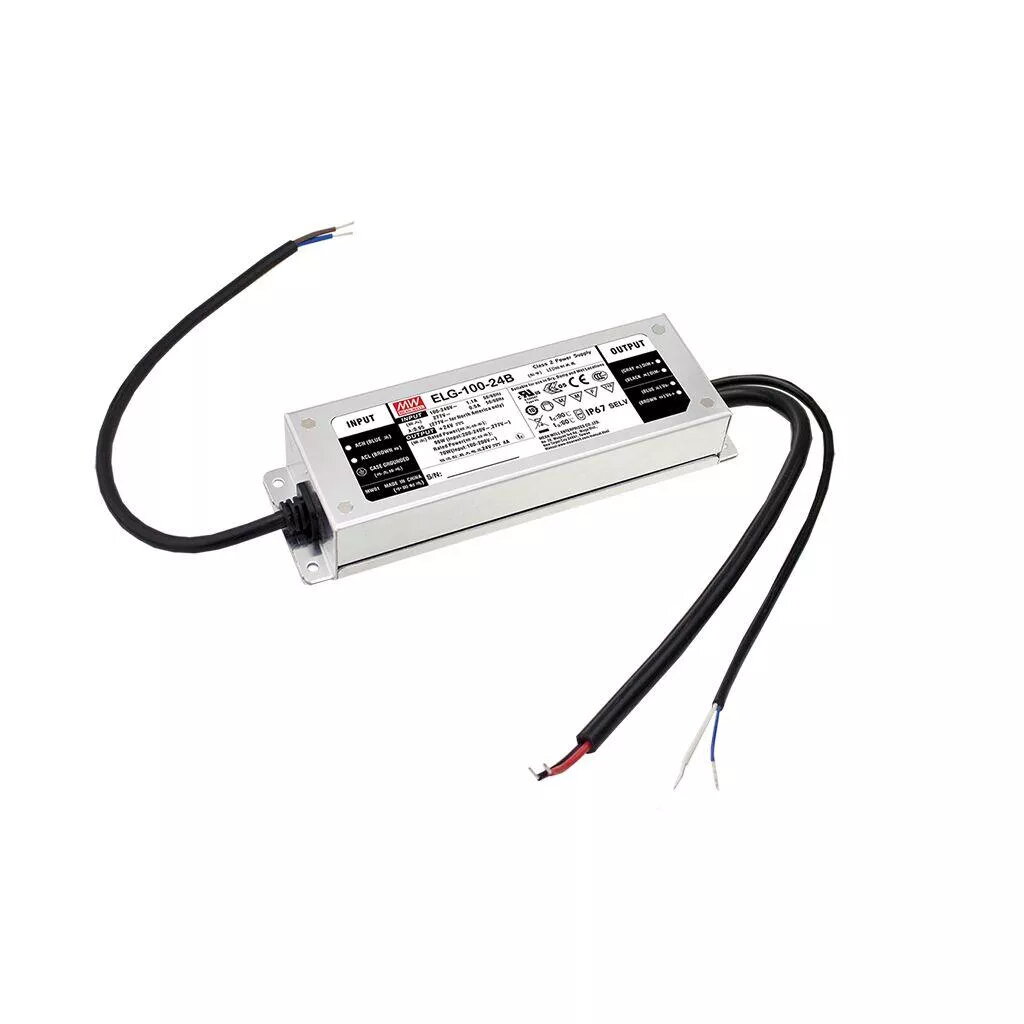

LED драйвер MEAN WELL ELG-100-24AB-3Y 100W IP65 110-230V 4A 24V

MEAN WELL ELG-100-24AB-3Y — это одно выходное AC-DC питание для светодиодов мощностью 100 Вт с режимами постоянного тока и постоянного напряжения (CC+CV). Блок работает от сети 110–230 В AC с встроенным корректором коэффициента мощности (PFC) и выдает 24 В DC при максимальном токе 4 А. Корпус с защитой IP65 обеспечивает защиту от пыли и воды, а встроенный потенциометр позволяет регулировать выходной ток и напряжение. Поддерживается затемнение 0–10 В, 10 В PWM и резистивное управление; вход — 3-проводной.

Преимущества

Источник ELG-100-24AB-3Y обеспечивает стабильную работу благодаря CC+CV и активному PFC в широком диапазоне входного напряжения. Степень защиты IP65 делает блок пригодным для использования во влажной и запыленной среде. Компактные габариты 63 × 199 × 35,5 мм упрощают установку в ограниченных пространствах. Встроенные функции затемнения и регулировки Io/Vo повышают гибкость при настройке светодиодных систем.

Подходит для

• Наружного и внутреннего светодиодного освещения
• Архитектурной подсветки и вывесок
• Линейных светодиодных лент и модулей на 24 В
• Сценариев, где требуется управление яркостью (0–10 В или ШИМ)

Ключевые характеристики

• Бренд: Mean Well
• Модель: ELG-100-24AB-3Y
• Выход: 24 В DC, 4 А, 100 Вт (один выход, CC+CV)
• Вход: 110–230 В AC, 3-проводной вход с PFC
• Диммирование: 0–10 В DC, 10 В PWM, резистивное
• Регулировки: Io и Vo через встроенный потенциометр
• Степень защиты: IP65
• Габариты: 63 мм (Ш) × 199 мм (Г) × 35,5 мм (В)

Как использовать

Подключите драйвер к сети 110–230 В AC через 3-проводной вход в соответствии с местными правилами электромонтажа. Подсоедините 24 В DC к светодиодной нагрузке, соблюдая полярность. При необходимости отрегулируйте выходной ток и напряжение встроенным потенциометром. Для управления яркостью подключите сигнал 0–10 В, 10 В PWM или соответствующее сопротивление к выводам диммирования. Монтируйте блок так, чтобы сохранялась вентиляция и герметичность корпуса.

Рекомендации по использованию

Не допускается полное погружение блока в воду; устанавливайте только в условиях, совместимых с IP65. Убедитесь, что общая мощность светодиодной нагрузки не превышает 100 Вт и ток 4 А. При монтаже и подключении следуйте схемам Mean Well и местным электротехническим нормам.
