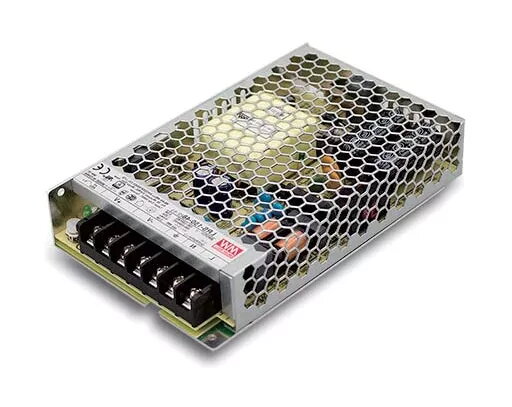

Блок питания MEAN WELL LRS-150-24

MEAN WELL LRS-150-24 — компактный металлический блок питания мощностью 156 Вт с выходным напряжением 24 В DC. Устройство имеет переключаемый диапазон входного переменного напряжения (85–132 В, 47–63 Гц) и выдерживает импульсный вход до 300 VAC в течение 5 секунд. Корпус низкопрофильный 1U (97 × 159 × 30 мм), потребление при отсутствии нагрузки менее 0,5 Вт, индикатор питания светодиодом. Блок рассчитан на работу при температурах до 70°C и на высоте до 5000 м. Встроены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Соответствует стандартам безопасности IEC/EN 60335-1 (PD3) и IEC/EN 61558-1/-2-16 и прошёл испытания на вибрацию и прогон при полной нагрузке для повышения надёжности и срока службы.

Преимущества

LRS-150-24 сочетает компактность металлического корпуса и низкопрофильную конструкцию, что удобно для ограниченного пространства, с высокой эффективностью и большим средним временем наработки на отказ. Наличие нескольких защитных функций, светодиодного индикатора питания и низкого потребления в режиме ожидания обеспечивает безопасную и устойчивую работу. Устройство допускает высокие рабочие температуры, эксплуатацию на большой высоте и кратковременные высоковольтные выбросы, соответствуя требованиям применимых стандартов.

Подходит для

• Промышленных систем управления и автоматики
• Интеграции с бытовыми приборами, требующими сертифицированного питания
• Встроенных систем и коммуникационного оборудования с питанием 24 В
• Монтажа в шкафах или панелях с ограниченной глубиной и низким профилем

Ключевые характеристики

• Выходная мощность: 156 Вт
• Выходное напряжение: 24 В DC
• Входной диапазон переменного напряжения: переключаемый, 85–132 VAC, 47–63 Гц
• Устойчивость к импульсам: выдерживает 300 VAC в течение 5 секунд
• Потребление при отсутствии нагрузки: <0,5 Вт
• Габариты (Ш×Г×В): 97 × 159 × 30 мм (низкопрофильный 1U)
• Рабочая температура: до 70°C
• Высота эксплуатации: до 5000 м
• Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
• Охлаждение: свободная конвекция воздуха
• Соответствие: IEC/EN 60335-1 (PD3), IEC/EN 61558-1/-2-16, наличие сертификатов UL/TUV
• Дополнительно: светодиодный индикатор питания, испытание на вибрацию 5G, 100% прогон при полной нагрузке, категория перенапряжения III

Как использовать

Установите LRS-150-24 на ровную поверхность или внутри корпуса с обеспечением циркуляции воздуха для охлаждения. Перед подачей питания установите переключатель входного диапазона в положение, соответствующее вашей сети. Выполните подключения входного переменного напряжения и выходного 24 В постоянного в соответствии с маркировкой и схемой подключения, соблюдая местные правила электробезопасности. Располагая блок питания, убедитесь, что вентиляционные зазоры не закрыты и не превышены допустимые температура и высота эксплуатации.

Рекомендации по использованию

Размещайте источник питания в проветриваемом месте, не перекрывайте вентиляционные отверстия, убедитесь в корректности положения входного селектора под напряжение сети и обеспечьте защиту предохранителем на входе. Для мест с вибрацией или экстремальными условиями проверьте способы крепления и периодически инспектируйте соединения.
