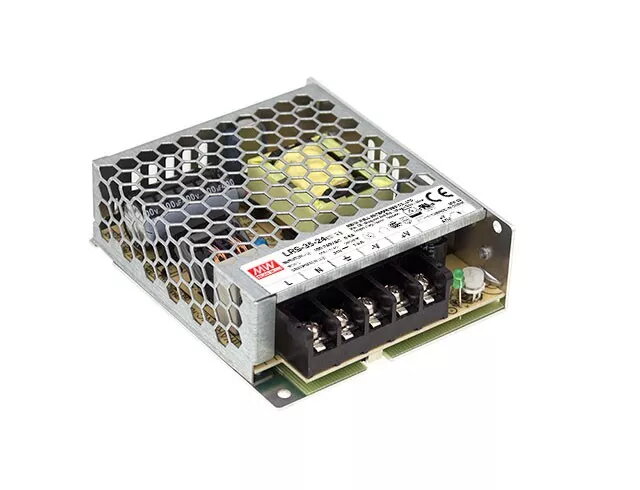

Блок питания MEAN WELL LRS-35-24

MEAN WELL LRS-35-24 — компактный закрытый блок питания мощностью 35 Вт с низкопрофильным корпусом высотой 30 мм и металлической сетчатой крышкой для улучшенного отвода тепла. Принимает входное напряжение переменного тока в диапазоне 85–264 В и обеспечивает стабилизированный выход 24 В. Обладает высокой КПД (до 89%) и очень низким потреблением в режиме без нагрузки (<0,2 Вт). Спроектирован для работы при температуре от -30°C до 70°C в условиях естественной конвекции без вентилятора и соответствует международным стандартам безопасности.

Преимущества

LRS-35-24 сочетает компактные габариты (99 × 82 × 30 мм) и прочный металлический сетчатый корпус, повышающий эффективность пассивного охлаждения. Высокий КПД снижает выделение тепла, а низкое энергопотребление в холостом режиме помогает соответствовать мировым требованиям по энергосбережению. Наличие защитных функций и способность выдерживать вибрации класса 5G повышают надежность в промышленных условиях.

Подходит для

• Промышленные системы управления и автоматизация
• Небольшие станки и контрольно-измерительная аппаратура
• Драйверы светодиодного освещения и рекламные вывески
• Встроенные системы и коммуникационные устройства

Ключевые характеристики

• Модель: LRS-35-24
• Выходная мощность: 35 Вт (один выход)
• Выходное напряжение: 24 В
• Входное напряжение: 85–264 В AC
• КПД: до 89%
• Потребление в холостом режиме: <0,2 Вт
• Рабочая температура: -30°C до 70°C (естественная конвекция)
• Габариты: 99 × 82 × 30 мм
• Стандарты безопасности: TUV EN60950-1, UL60950-1, EN60335-1, EN61558-1/-2-16, GB4943

Как использовать

Установите LRS-35-24 на подходящую монтажную поверхность или кронштейн, совместимый с DIN, обеспечив свободную вентиляцию вокруг сетчатого корпуса. Подключите входное питание (85–264 В AC) к соответствующим клеммам входа, а выход 24 В — к нагрузке, соблюдая полярность. Подключите заземление в соответствии со стандартами монтажа. Перед подключением чувствительной аппаратуры включите питание и проверьте выходное напряжение мультиметром.

Рекомендации по использованию

Для стабильной и долговременной работы обеспечьте свободный приток воздуха к устройству и избегайте установки вплотную к поверхностям, закрывающим сетку корпуса. Не превышайте допустимый диапазон температуры окружающей среды и используйте понижение нагрузки при работе в высоких температурах. Применяйте предохранитель на входе переменного тока и проверяйте соответствие приложения требованиям безопасности и ЭМС.
