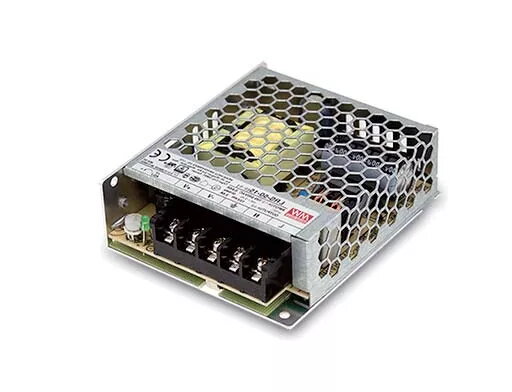

Блок питания MEAN WELL LRS-50-24

MEAN WELL LRS-50-24 — компактный металлический импульсный блок питания с выходной мощностью 52,8 Вт и номинальным выходным напряжением 24 В. Устройство поддерживает универсальный вход переменного тока 85–264 В при частоте 47–63 Гц, имеет низкое собственное потребление при нулевой нагрузке (<0,2 Вт) и рассчитано на высокую надёжность (MTBF 645 000 часов). Корпус малого размера (82 × 99 × 30 мм) в исполнении 1U, оснащён светодиодным индикатором питания и соответствует основным требованиям безопасности для бытовой и промышленной техники.

Преимущества

LRS-50-24 выдерживает всплески до 300 VAC в течение 5 секунд, работает при температуре до 70°C и на высотах до 5000 м. Имеет защиту от короткого замыкания, перегрузки и перенапряжения, обеспечивает естественное охлаждение конвекцией без вентилятора, соответствует стандартам IEC/EN 60335-1 (PD3) и IEC/EN 61558-1, -2-16 для бытовых приборов и прошёл испытание вибрацией 5G. Модель характеризуется высокой эффективностью, долгим сроком службы и низким энергопотреблением в режиме холостого хода.

Подходит для

• Встроенные системы и промышленное управление
• Электроника бытовой техники с соответствием EN60335-1
• Устройства автоматизации и малые механизмы
• Телекоммуникационное и сетевое оборудование с питанием 24 В

Ключевые характеристики

• Модель: MEAN WELL LRS-50-24 (MPN: LRS-50-24, EAN: 4021087027717)
• Выход: 24 В DC, суммарная мощность 52,8 Вт
• Вход: 85–264 VAC, 47–63 Гц; выдерживает всплеск 300 VAC в течение 5 с
• Потребление при холостом ходе < 0,2 Вт
• Рабочая температура до 70°C; рабочая высота до 5000 м
• Защиты: короткое замыкание, перегрузка, перенапряжение; категория перенапряжения III
• Охлаждение: свободная воздушная конвекция; вибрация: выдерживает испытание 5G
• Габариты: 82 × 99 × 30 мм; форм-фактор: 1U низкопрофильный
• Соответствие: UL60950-1, TUV EN60950-1, EN60335-1 (PD3), EN61558-1, -2-16

Как использовать

Монтаж LRS-50-24 выполняется на ровную металлическую поверхность или шасси с использованием крепёжных элементов, при этом необходимо обеспечить зазоры для конвекционного охлаждения. Подключите вход сети к соответствующим клеммам, соблюдая правильную полярность и заземление. Подключите выход постоянного тока к нагрузке подходящими проводами и проверьте полярность. Включите питание, убедитесь в горении светодиодного индикатора и измерьте выходное напряжение под нагрузкой, проверив работу защитных функций при вводном тестировании.

Рекомендации по эксплуатации

Эксплуатируйте устройство в условиях, соответствующих указанным температурным и высотным ограничениям, избегайте запылённых и коррозионных сред, не закрывайте вентиляционные зазоры. Применяйте подходящие предохранители на входе сети и соблюдайте национальные правила монтажа и техники безопасности при интеграции в оборудование.
