Блок питания/инвертор MEAN WELL RSD-300F-12, 300 Вт, вход 50,4–93,6 В, выход 12 В, RoHS

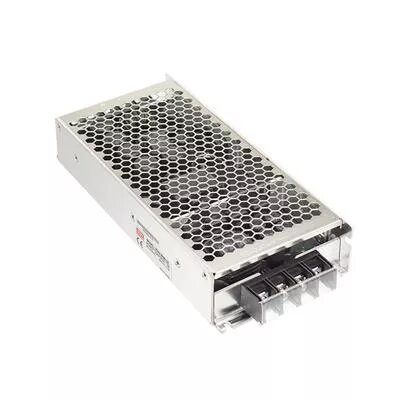

MEAN WELL RSD-300F-12 — это закрытый DC-DC преобразователь, обеспечивающий стабилизированный выход +12 В постоянного тока при мощности 300 Вт. Он предназначен для преобразования более высокого входного напряжения постоянного тока в фиксированное 12 В, имеет компактные габариты (97 × 216 × 40 мм) и соответствует требованиям RoHS. Конструктив и электрические характеристики обеспечивают применение в промышленной, железнодорожной и автомобильной электронике.

Преимущества

Модель RSD-300F-12 поддерживает широкий диапазон входного напряжения, что позволяет работать от аккумуляторных батарей и бортовых шин с изменяющимся уровнем напряжения. Высокая выходная сила тока и мощность дают возможность питать требовательные 12 В нагрузки. Усиленная изоляция между входом и выходом повышает безопасность при взаимодействии разных контуров, а закрытый прочный корпус обеспечивает долговременную работу в ограниченном пространстве.

Применяется для

• Преобразования бортовых или аккумуляторных шин высокого напряжения в стабильное 12 В
• Железнодорожных и транспортных систем, требующих соответствия EN50155
• Промышленных шкафов управления и коммуникационного оборудования
• Резервных источников питания и распределённых систем питания

Ключевые характеристики

• Выходное напряжение: +12 В пост. тока
• Выходная мощность: 300 Вт (до 22,5 А при номинальном выходе)
• Диапазон входного напряжения: рассчитан на широкий диапазон DC (типично 50,4–93,6 В; также указывается 43,2–100,8 В допуск)
• Компоновка: закрытый DC-DC преобразователь, компактные габариты 97 × 216 × 40 мм
• Изоляция: высоковольтная изоляция вход-выход 4000 В пост. тока
• Соответствие: RoHS; конструкция учитывает требования для железнодорожных применений (EN50155)

Как использовать

Устанавливайте преобразователь в месте с достаточной вентиляцией и надёжным механическим креплением, соблюдая рекомендованное расположение и зазоры, указанные в инструкции. Подключайте входное постоянное напряжение в допустимом диапазоне и подключайте нагрузку к выходу +12 В с правильной полярностью. Обеспечьте предохранительную защиту и использоване проводников соответствующего сечения для тока полной нагрузки. Соблюдайте требования по заземлению и безопасной электрической практике при интеграции в системы с разными напряжениями.

Рекомендации по эксплуатации

Для стабильной работы поддерживайте эксплуатацию в пределах номинальных параметров, при необходимости используйте принудительное охлаждение в закрытых отсеках или при повышенных температурах, регулярно проверяйте крепления и контакты. Для железнодорожных и автомобильных монтажей следуйте инструкциям и нормам, предусмотренным для EN50155-совместимых систем.
