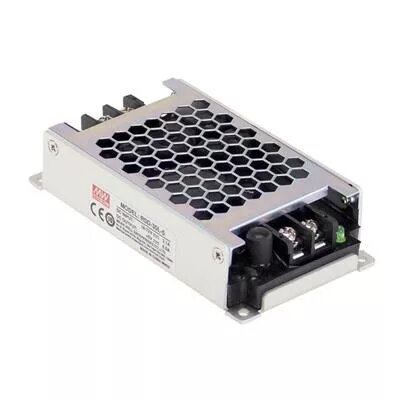

Блок питания/инвертор Mean Well RSD-30L-5, 30 Вт, вход 18–72 В, выход 5 В, RoHS, 60×113×25 мм

Mean Well RSD-30L-5 представляет собой компактный DC-DC преобразователь мощностью 30 Вт, принимающий входное напряжение в широком диапазоне от 18 В до 72 В и обеспечивающий стабилизированный выход 5 В при токе до 6 А. Корпус — закрытый металлический, размеры 60 × 113 × 25 мм. Устройство разработано для применения в встраиваемых системах и транспортных решениях, требующих стабильного низковольтного питания. Соответствует железнодорожному стандарту EN50155, имеет гальваническую развязку вход-выход 4000 В и соответствует требованиям RoHS.

Преимущества

Широкий входной диапазон 18–72 В позволяет использовать один модуль в различных системах с разным источником питания. Стабилизированный выход 5 В при максимальном токе 6 А обеспечивает надёжное питание периферии и контроллеров. Высокая изоляция 4000 В повышает безопасность и снижает влияние помех между силовой и низковольтной частями. Соответствие EN50155 делает устройство пригодным для железнодорожных и других транспортных применений, а закрытый металлический корпус обеспечивает механическую защиту и отведение тепла.

Подходит для

• Встраиваемых плат и одноплатных компьютеров, требующих 5 В питания
• Промышленных панелей управления и систем автоматизации
• Мобильных и бортовых систем питания, включая железнодорожную электронику
• Систем на базе аккумуляторов или солнечных панелей с переменным входным напряжением

Ключевые характеристики

• Выходная мощность: 30 Вт
• Диапазон входного напряжения: 18–72 В DC
• Выходное напряжение: стабилизированное 5 В DC
• Максимальный выходной ток: 6 А
• Гальваническая развязка вход-выход: 4000 В DC
• Соответствие: железнодорожный стандарт EN50155
• Соответствие RoHS
• Габариты корпуса: 60 × 113 × 25 мм

Как использовать

Подключите вход к источнику постоянного напряжения в пределах 18–72 В, соблюдая полярность и используя проводники и предохранение, рассчитанные на рабочий ток. Установите корпус на ровной металлической поверхности или шасси для улучшения отвода тепла, обеспечив достаточную вентиляцию и зазоры до соседних компонентов. Подключите нагрузку к 5 В выходу, убедившись, что суммарный ток не превышает 6 А. Перед подключением чувствительной электроники проверьте выходное напряжение под нагрузкой и соблюдайте общие правила техники безопасности при монтажных работах.

Рекомендации по использованию

Рекомендуется устанавливать входную защиту — плавкие предохранители или автоматические выключатели с учётом входного тока, а также использовать устройства подавления переходных перенапряжений в электромагнитно шумных средах. Для продления срока службы соблюдайте рабочий температурный режим и учитывайте снижение допустимой нагрузки при повышенных температурах. При установке в железнодорожных системах следуйте правилам монтажа и эксплуатации, сохраняющим соответствие EN50155.
