Патч-панель 1U Metz 130920-00-E — 10 Gigabit Ethernet, RJ‑45, монтаж в стойку, 482.6×95×44.5 мм

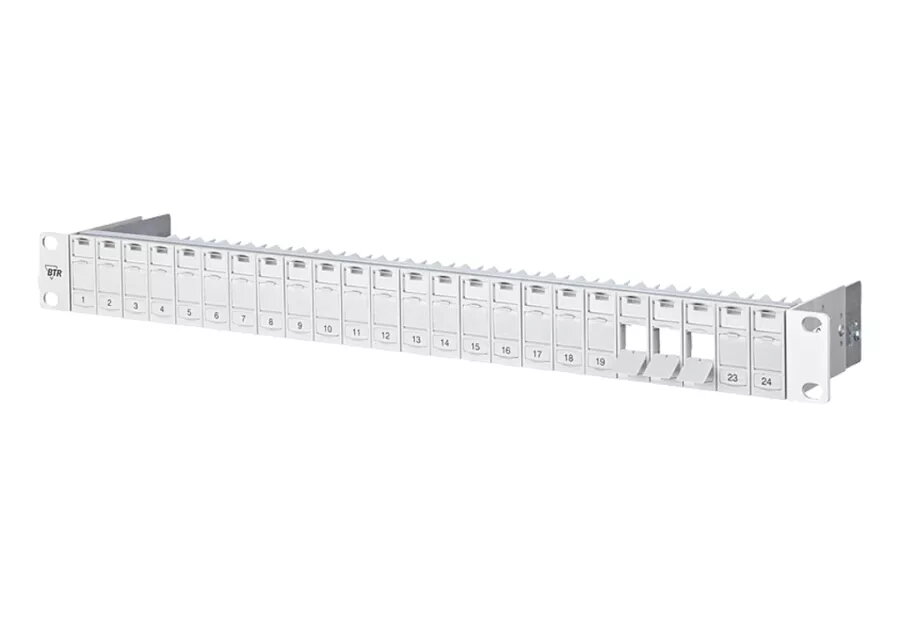

Патч-панель Metz 130920-00-E — это 1U интерфейсная панель для монтажа в 19" стойку, предназначенная для структурированной кабельной системы в серверных и шкафах связи. Панель поддерживает 10 Gigabit Ethernet через разъёмы RJ‑45 и допускает установку до 24 индивидуальных модулей в компактном корпусе размером 482.6×95×44.5 мм. Лицевая часть рамки выполнена из анодированного алюминия серебристого цвета, съёмные пластиковые держатели модулей имеют заглушки от пыли; предусмотрена интегрированная поддержка кабелей и комплект заземления для обеспечения экранирования.

Преимущества

Форм-фактор 1U и стандартная ширина 19" экономят место в стойке при высокой плотности подключений для 10 Gigabit RJ‑45. Съёмные пластиковые держатели упрощают монтаж и техобслуживание, а пылезащитные заглушки защищают неиспользуемые порты. Интегрированная поддержка кабелей и возможность установки разгрузки натяжения снижают механические нагрузки на соединения. В комплект входят болт заземления с гайкой и контролируемая шина заземления, а также 30 см заземляющий провод для обеспечения электрической связи экранированных модулей.

Подходит для

• Структурированной кабельной системы в дата-центрах и серверных
• Сетевых шкафов и коммутационных стоек с требованиями 10 Gigabit RJ‑45
• Высокоплотного патчирования и организованной терминции кабелей
• Сред с необходимостью экранированных подключений и надежного заземления

Ключевые характеристики

• Высота в стойке: 1U (совместимость с 19"; ширина 482,6 мм)
• Ёмкость: рамка на 24 индивидуальных модуля
• Поддерживаемый интерфейс: RJ‑45 для 10 Gigabit Ethernet
• Материал фронтальной панели: анодированный алюминий серебристого цвета
• Съёмная опора модулей: пластик с пылезащитными заглушками
• Интегрированная поддержка кабелей с возможностью установки разгрузки натяжения
• Заземление: болт M6 x 10 с гайкой и гровером; в комплекте 30 см заземляющий провод; шина заземления для соединения экранированных модулей
• Габариты (Ш×В×Г): 482,6×95×44,5 мм
• Цвет: серый

Как использовать

Установите панель в стандартную 19" стойку, закрепив её на 1U позиции соответствующими винтами и гайками. Установите требуемые RJ‑45 модули в рамку на 24 модуля и зафиксируйте их съёмными пластиковыми держателями; снимите заглушки с используемых портов. Проложите кабели к интегрированной поддержке и при необходимости подключите разгрузку натяжения. Подключите входящий заземляющий провод длиной 30 см между болтом заземления и точкой заземления стойки и убедитесь, что шина заземления обеспечивает непрерывное экранирование всех экранированных модулей.

Рекомендации по использованию

Для обеспечения стабильной работы на 10 Gigabit используйте совместимые экранированные RJ‑45 модули и экранированные витые пары (S/FTP или F/UTP), соблюдайте корректную обжимку и непрерывность заземления. Старайтесь соблюдать рекомендуемые радиусы изгиба кабелей и маркируйте порты через окно для этикеток и прилагаемые листы идентификации.
