Розетка RJ-45 MetzConnect 1309120002-E, Cat6a, белая, 85×85×43 мм

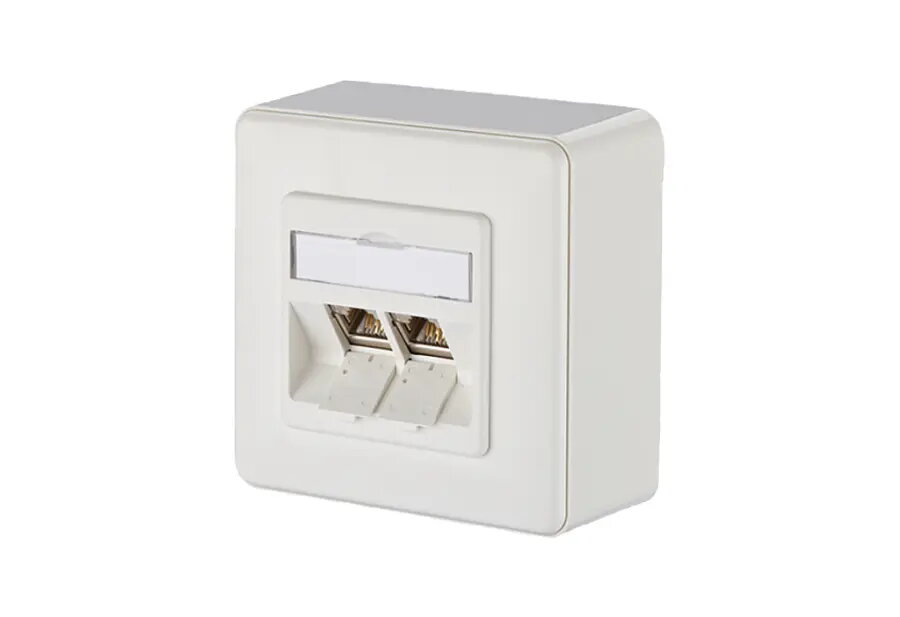

Розетка RJ-45 MetzConnect 1309120002-E — накладное устройство в белом цвете, предназначенное для структурированной кабельной системы категории Cat6a. Корпус размером 85×85×43 мм обеспечивает передачу сигналов до 500 МГц и подходит для 10 GBit Ethernet, PoE/PoE+/UPoE и HDBaseT. Модуль E-DAT с 8-контактными IDC-соединителями обеспечивает простое подключение жил проводов, а маркировка T568A/T568B и встроенные пылезащитные крышки упрощают монтаж и эксплуатацию в офисах, серверных и жилых помещениях.

Преимущества

Компонент протестирован и сертифицирован в соответствии со стандартами, подтверждающими соответствие Class EA / Cat6a, что обеспечивает стабильную передачу на высоких частотах. Подключение реализовано через IDC для 2–4 пар моножильных и многожильных проводников (AWG 26/1–22/1 и AWG 26/7–22/7), имеется фиксатор нагрузки с креплением кабеля и окно для маркировки. Конструкция с направлением штекера под углом 45° вниз и структурированная матовая поверхность крышки обеспечивает удобство монтажа и аккуратный внешний вид.

Подходит для

• Подключений 10 GBit Ethernet в офисах и серверных
• Сетей с питанием по Ethernet (PoE, PoE+, UPoE) для телефонов, камер и точек доступа
• Структурированной кабельной разводки в жилых и коммерческих помещениях с требованием Cat6a
• Распространения HDBaseT для AV и конференц-залов

Ключевые характеристики

• Категория кабеля: Cat6a / класс EA
• Диапазон частот: тестировано до 500 МГц
• Поддерживаемый Ethernet: до 10 GBit Ethernet (IEEE 802.3an)
• Тип подключения: 8-контактный IDC-модуль (E-DAT) для 2–4 пар
• Совместимые сечения проводников: моножильные AWG 26/1–22/1 и многожильные AWG 26/7–22/7
• Монтаж: накладной корпус, габариты 85 × 85 × 43 мм
• Ориентация модуля: вставка штекера под углом 45° вниз
• Особенности: встроенные пылезащитные крышки, фиксация натяжения кабеля, окно для этикетки
• Отделка: структурированная матовая поверхность, цвета pearl white (RAL 1013) или pure white (RAL 9010)

Как использовать

Закрепите накладную розетку на подходящей поверхности или монтажной коробке. Подготовьте кабели и выполните обжатие жил в IDC-модуле согласно маркировке T568A или T568B. Установите фиксацию натяжения и закрепите кабель стяжкой. Вставьте модуль с направлением 45° вниз, установите лицевую панель и подпишите розетку через окно для этикетки. При длительном простое используйте пылезащитную крышку для защиты разъема.

Рекомендации по использованию

Для обеспечения ожидаемой пропускной способности применяйте кабели и патч-корды категории Cat6a и следуйте правилам прокладки и заземления. Соблюдайте минимальный радиус изгиба кабеля и избегайте параллельной прокладки рядом с силовыми линиями. По возможности выполните тестирование линии сертификационным оборудованием для подтверждения соответствия Class EA.
