Розетка RJ-45 Metz Connect 1309300301-E Сетевой кабель Cat 6a Белая

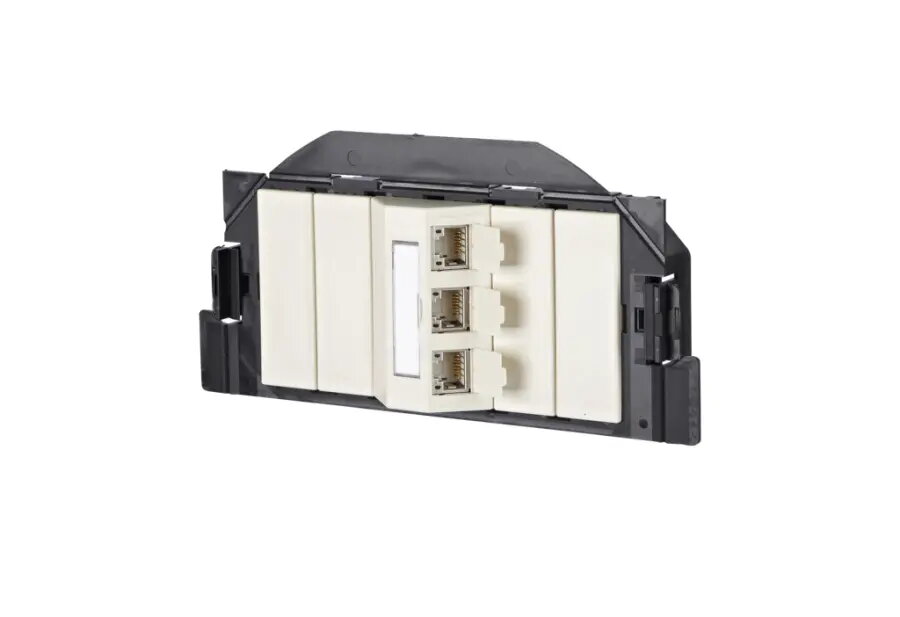

Модуль-розетка RJ-45 Metz Connect 1309300301-E белого цвета предназначена для монтажа в напольные сервисные розетки. Совместима с напольными сервисными розетками OBO Bettermann (Ackermann) и некоторыми типами Hager (Electraplan Solutions). Выполнена в исполнении GB2 с модулем E-DAT, поставляется с рамкой модуля, крышками и заглушками. Корпус устройства — чёрный, крышки — жемчужно-белые; штекер модуля направлен под углом 45° вверх. Есть окно для идентификационных этикеток; листы этикеток (209 × 294 мм) доступны как аксессуар.

Преимущества

Компонент протестирован для Cat.6A в соответствии с несколькими стандартами (ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09, TIA/EIA-568-C.2 (2009-08) и IEC 60603-7-51 Ed.1 (12/2008)) и сертифицирован GHMT, соответствует классу EA и прошёл тестирование связи до 500 МГц. Поддерживает 10 Gbit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE+ и UPoE) и HDBaseT. Встроенные защитные заглушки от пыли (включая цветные) и маркировка проводов для T568A или T568B упрощают установку и обслуживание.

Подходит для

• Установки в напольные сервисные розетки в офисах и коммерческих помещениях
• Структурированных кабельных систем Cat 6a для 10 Gbit Ethernet
• Решений с питанием по Ethernet (PoE, PoE+, UPoE)
• Трансляции видео и AV через HDBaseT

Ключевые характеристики

• Изделие: розетка RJ-45 Metz Connect 1309300301-E
• Категория: Cat.6A, класс EA
• Стандарты / тесты: ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51; сертификация GHMT
• Частотный диапазон / тест связи: до 500 МГц
• Поддерживает: 10 Gbit Ethernet (IEEE 802.3an), PoE / PoE+ / UPoE, HDBaseT
• Подключение: BTR 8-контактный IDC для 2–4 пар проводников AWG 26/1–22/1 и многожильных AWG 26/7–22/7
• Маркировка проводов: T568A или T568B
• Ориентация: штекер модуля 45° вверх
• Цвет: чёрный корпус, жемчужно-белые крышки
• В комплекте: рамка модуля, крышки, заглушки, окно для маркировки

Как использовать

Установите модуль в совместимую напольную сервисную розетку (OBO Bettermann / выбранные типы Hager Electraplan) и закрепите рамку. Выполните обжим сетевых кабелей в BTR 8-контактные IDC согласно выбранной схеме (T568A или T568B). Убедитесь, что одножильные или многожильные проводники соответствуют допустимому диапазону AWG, расположите штекер под углом 45° вверх. Установите крышки или заглушки по необходимости и поместите идентификационные этикетки в окно для маркировки.

Рекомендации по использованию

Для гарантированной работы на уровне Cat 6a и передачи 10 Gbit используйте сертифицированные кабели Cat 6a и выполните профессиональное тестирование канала после монтажа; при ненадобности держите защитные заглушки закрытыми для защиты контактов.
