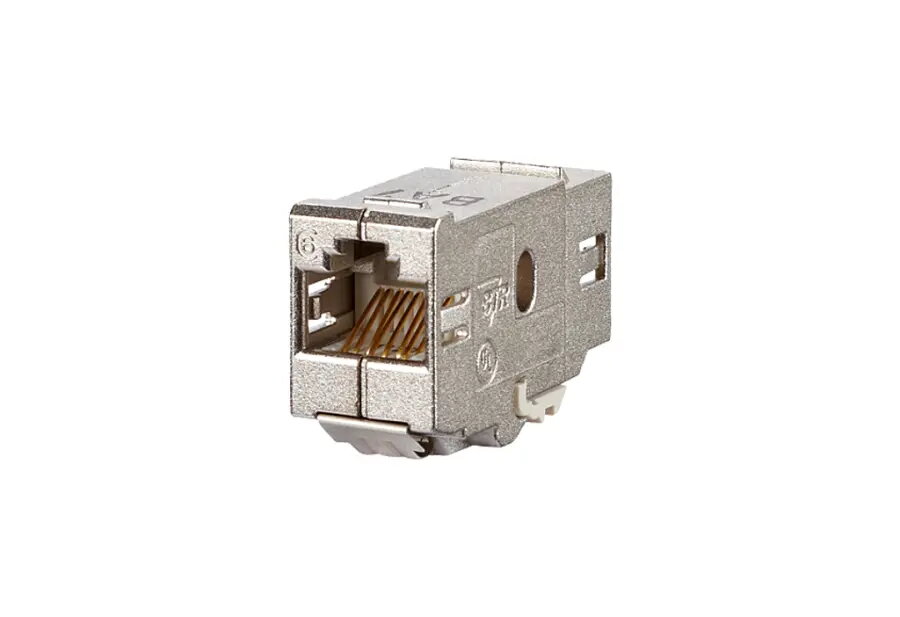

Соединитель проводов MetzConnect 1309A0-I для Cat6/6e/6a, серебристый, контакты с медным напылением, 14.7×36×20 мм

MetzConnect 1309A0-I — компактный серебристый проводниковый разъём, предназначенный для кабелей стандартов Cat6/6e/6a. Контакты с медным покрытием обеспечивают надёжную передачу сигнала, а полностью экранированный корпус 180° выполнен из литья под давлением из рафинированного цинкового сплава. Габариты примерно 14,7 × 36 × 20 мм позволяют использовать изделие в стеснённых местах и в структурированных кабельных системах, таких как патч-панели, точки консолидации и полевые заделки.

Преимущества

MetzConnect 1309A0-I соответствует требованиям класса EA (ISO/IEC 11801 Ed.2.2 и DIN EN 50173-1) и поддерживает 10 GBit Ethernet (IEEE 802.3an), схемы удалённого питания PoE, PoE+ и UPoE, а также HDBaseT. Медное покрытие контактов повышает проводимость и надёжность соединения, а полностью экранированный цинковый корпус снижает влияние электромагнитных помех. Небольшие размеры и наличие двух вариантов установки делают разъём универсальным для модульных и кэйстоун-применений в плотных кабельных укладках.

Подходит для

• Патч-соединений и горизонтальных линий 10 GBit Ethernet
• Патч-панелей, перекрёстных подключений и точек консолидации в структурированных кабельных системах
• Полевых заделок и установки в модули или кэйстоун-разъёмы в ограниченном пространстве
• Решений с питанием по Ethernet (PoE, PoE+, UPoE) и HDBaseT-подключений

Ключевые характеристики

• Совместимость по категории: Cat6 / Cat6e / Cat6a
• Класс производительности: EA (соответствует ISO/IEC 11801 Ed.2.2 и DIN EN 50173-1)
• Поддержка передачи данных: подходит для 10 GBit Ethernet (IEEE 802.3an)
• Поддержка питания: совместимость с PoE, PoE+ и UPoE
• Экранирование: полностью экранированный 180° коннектор
• Материал корпуса: литьё из рафинированного цинкового сплава
• Покрытие контактов: медное покрытие для улучшенной проводимости

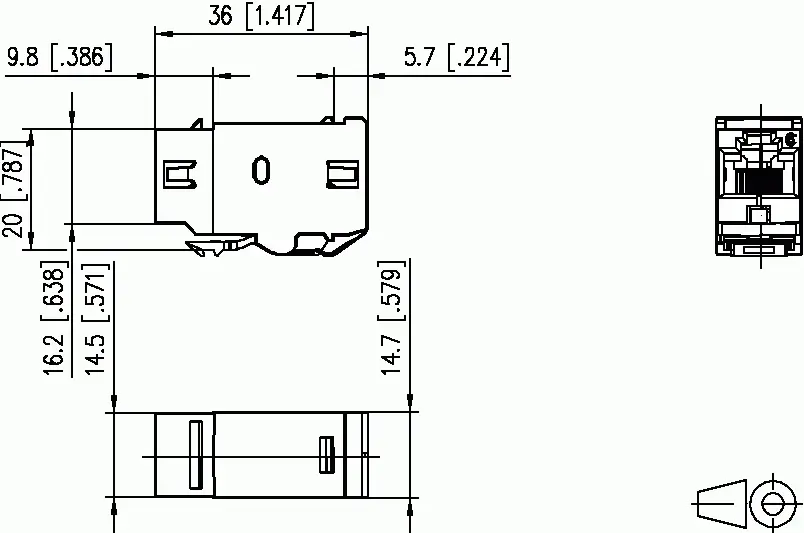

• Габариты (Ш×Г×В): примерно 14,7 × 36 × 20 мм

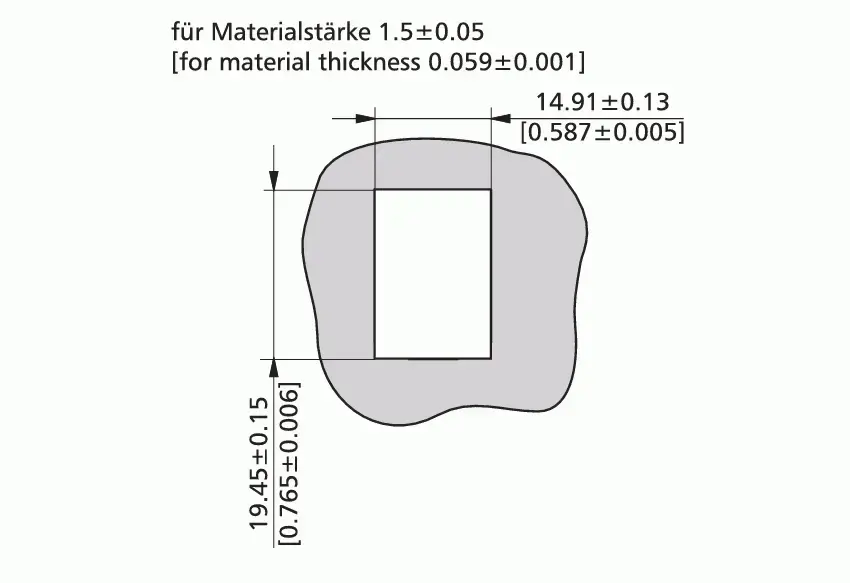

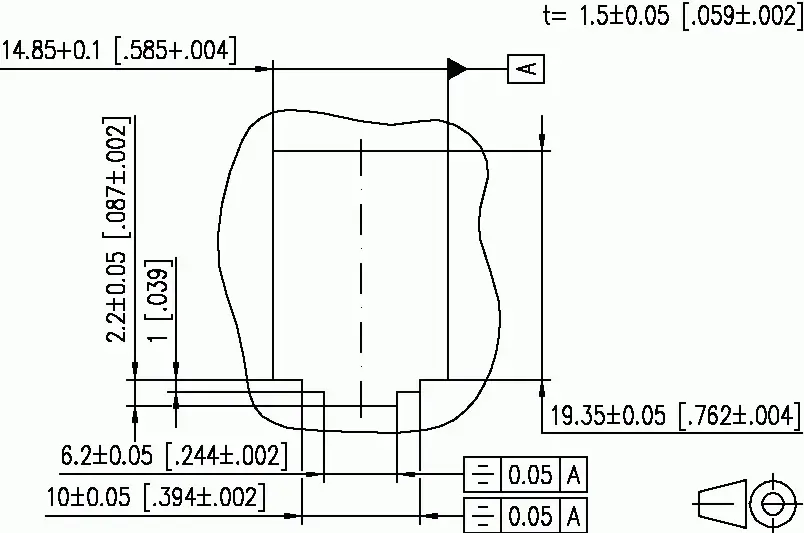

• Крепление: два варианта монтажа; подходит для модульных и кэйстоун-приложений

Как использовать

Установите MetzConnect 1309A0-I в требуемое модульное или кэйстоун-отверстие либо закрепите его в точке консолидации или на патч-панели. Подсоедините кабели Cat6/6e/6a к муфте в соответствии со стандартными правилами разводки и обеспечьте непрерывность экранирования при использовании экранных кабелей. Проверьте правильность посадки разъёма и выполните необходимые тесты (сертификация или тесты на целостность), чтобы подтвердить соответствие параметров и качество сети.

Рекомендации по применению

Рекомендуется применять разъём в системах, где требуется производительность класса EA и защита от помех. При использовании PoE/UPoE контролируйте суммарную нагрузку по питанию и тепловые условия в зонах с высокой плотностью монтажа. После установки проводите сертификационные измерения для подтверждения скорости 10 GBit и целостности экранирования.
