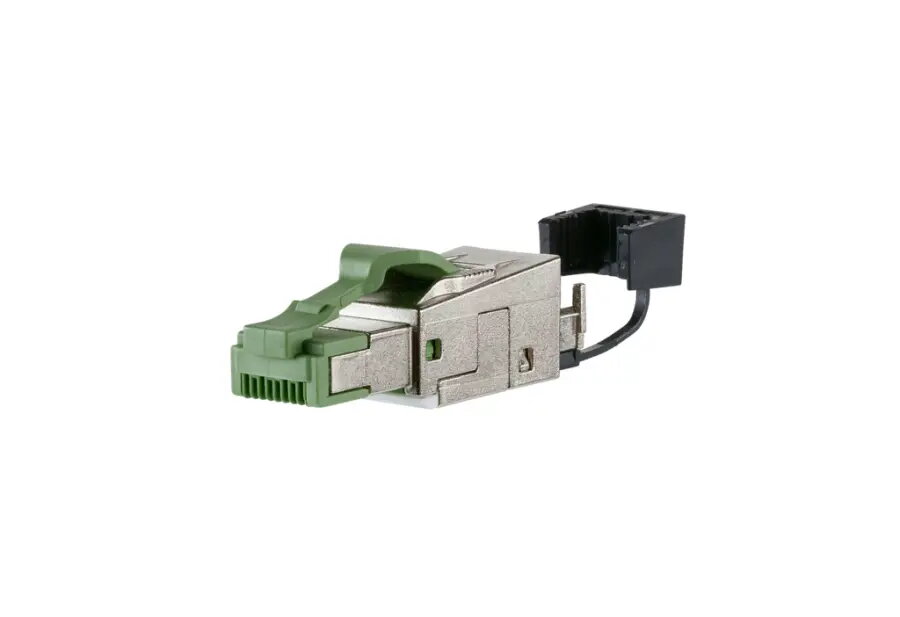

Соединитель проводов MetzConnect 130E405032PE — RJ-45, Cat5, зелёный/серебристый

MetzConnect 130E405032PE — это собираемый на месте RJ-45 разъём для кабелей стандарта Cat5 (класс D) с зелёной и серебристой отделкой. Разъём рассчитан на две пары, полностью экранирован и обеспечивает модульное подключение Ethernet и сетевых кабелей в структурированных кабельных системах. Соответствует характеристикам передачи Cat.5 и пригоден для 100 Мбит каналов, PoE/PoE+ и HDBaseT-приложений.

Преимущества

Полное экранирование снижает влияние электромагнитных помех, что важно при прокладке в насыщенной инфраструктуре. Разъём поддерживает множественные порты и обеспечивает прямой (180°) ввод кабеля для удобства монтажа. Сборка проста и не требует специальных инструментов, а совместимость с разными типами проводников делает изделие универсальным для полевых работ и ремонта.

Подходит для

• Сборки и ремонта патч‑шнуров Cat5 на месте установки
• Замены и обслуживания разъёмов в патч‑панелях, коммутаторах и сетевых устройствах
• Сетевых подключений 100 Мбит с использованием RJ-45
• Приложений с удалённым питанием: PoE и PoE+, а также HDBaseT

Ключевые характеристики

• Тип разъёма: RJ-45, Cat.5 (класс D)
• Количество пар: 2 пары
• Экранирование: полное экранирование
• Ввод кабеля: прямой (180°)
• Совместимость с многожильными проводами: AWG 27/7 — 22/7, диаметр 0,46–0,76 мм
• Совместимость с одножильными проводами: AWG 26/1 — 22/1, диаметр 0,40–0,64 мм
• Характеристики передачи: Cat.5 по ISO/IEC 11801 Ed.2.2
• Соответствие стандартам: класс D по ISO/IEC 11801 Ed.2.2 и DIN EN 50173-1
• Поддерживаемая скорость: 100 Мбит по IEEE 802.3
• Поддержка удалённого питания: PoE и PoE+
• Цвет: зелёный / серебристый

Как использовать

Снимите внешнюю изоляцию кабеля на рекомендуемую длину, разровняйте и расположите проводники в соответствии с требуемой схемой подключения. Вставьте многожильные или одножильные жилы в контакты разъёма до упора, затем завершите сборку, закрепив экран и корпус согласно инструкции производителя. После сборки проверьте целостность соединений и при возможности выполните тест кабеля с помощью сетевого тестера для подтверждения правильности разводки и характеристик передачи.

Рекомендации по эксплуатации

Применяйте разъём с кабелями, соответствующими спецификации Cat5, и в пределах поддерживаемых диаметров жил. Для обеспечения эффективности экранирования надёжно подключайте экран к корпусу разъёма. При использовании PoE проверьте совместимость источника питания и ограничений кабеля. При установке в многопортовые решения соблюдайте рекомендации по прокладке и экранированию для сохранения характеристик сети.
