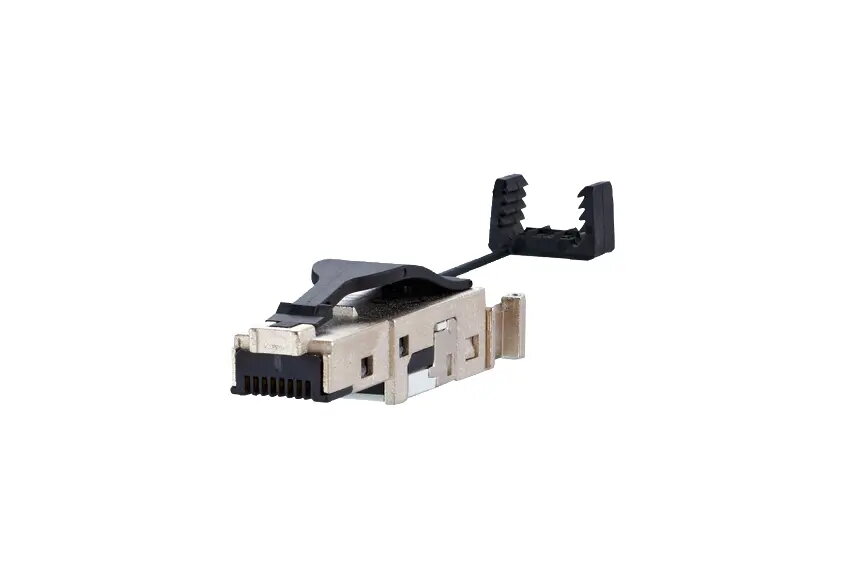

Соединитель проводов MetzConnect 1401405012-I RJ-45, черно‑серебристый, IP20, 12.9×51.3×14.7 мм, в уп. 10 шт.

MetzConnect 1401405012-I — это полевой RJ-45 разъём многоразового применения категории Cat.6 класса EA в чёрно‑серебристом исполнении, поставляемый в упаковке по 10 штук. При габаритах 12,9 × 51,3 × 14,7 мм и степени защиты IP20 разъём предназначен для оконцевания Ethernet и сетевых кабелей внутри закрытых конструкций. Соответствует требованиям класса EA по ISO/IEC 11801 Ed.2.2 и DIN EN 50173‑1 и поддерживает передачу данных на скоростях до 10 GBit.

Преимущества

Разъём рассчитан на 8‑проводную клемму RJ‑45 и совместим с проводниками AWG 22–26 как сплошного, так и многожильного исполнения. Двухкомпонентная конструкция обеспечивает простую сборку без специализированных инструментов; кабель механически фиксируется в «stuffer cap» при монтаже. Цинковый литьевой корпус и защищённый запорный крючок повышают прочность в промышленных условиях, а защита от натяжения кабеля реализована посредством защёлкивающегося strain relief с цветовой маркировкой.

Подходит для

• Оконцевания сетей 10 GBit Ethernet (IEEE 802.3an)
• Установок с удалённым питанием: PoE, PoE+ и UPoE
• Соединений HDBaseT
• Полевой сборки разъёмов RJ‑45 в компактных установках
• Использования в качестве тестового штекера на совместимых IP67‑разъёмах (варианты 1, 4, 5, 6 и 14)

Ключевые характеристики

• Тип разъёма: 8‑проводной RJ‑45, Cat.6 класс EA
• Соответствие стандартам: ISO/IEC 11801 Ed.2.2 класс EA, DIN EN 50173‑1
• Пропускная способность: до 10 GBit
• Совместимость с проводниками: AWG 26/7 – 22/7 (многожильные), AWG 26/1 – 22/1 (сплошные)
• Диаметр сплошного проводника: 0,4 – 0,64 мм
• Диаметр многожильного проводника: 0,48 – 0,76 мм
• Максимальный диаметр проводника (включая изоляцию): до 1,6 мм
• Диаметр оболочки кабеля: 5,5 – 8,5 мм
• Сборка: 2 части, соединение без специальных инструментов
• Материал корпуса: цинковое литьё
• Класс защиты: IP20 (разъём)
• Количество в упаковке: 10 штук

Как использовать

Подготовьте кабель, сняв наружную изоляцию в пределах поддерживаемого диаметра оболочки. Расположите восемь жил в соответствии с требуемой схемой разводки и вставьте их в корпус разъёма; при монтаже кабель механически фиксируется в stuffer cap. Активируйте защиту от натяжения и защёлкните её после сборки для получения цветовой маркировки и надёжной фиксации кабеля. Для базовой оконцовки специализированные инструменты не требуются, но следует убедиться в корректном позиционировании проводников до окончательной фиксации.

Рекомендации по применению

Для устойчивой передачи на высоких скоростях используйте кабели медного исполнения, соответствующие требованиям Cat.6 или выше, и соблюдайте указанные диапазоны диаметров проводников и оболочки. При эксплуатации в условиях повышенной влажности или загрязнений применяйте IP‑защищённые корпуса или разъёмы, так как сам штекер имеет класс защиты IP20. Перед использованием в роли тестового штекера убедитесь в совместимости с целевым разъёмом.
