Патч-панель MetzConnect 150240000010E с разъемами SC, серый, поддержка 6x SC-Duplex

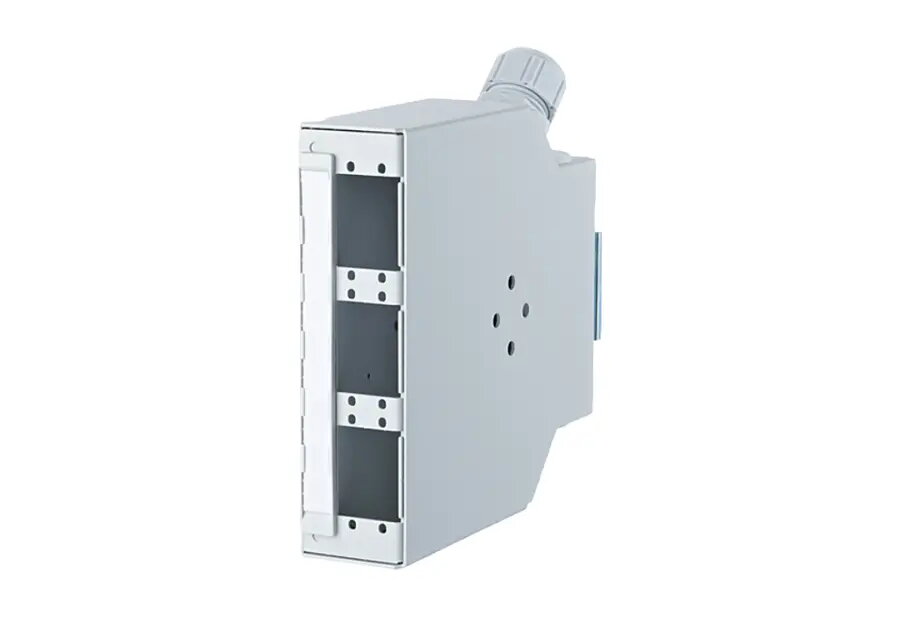

Patch‑панель MetzConnect 150240000010E — компактный оптический распределитель в сером корпусе, рассчитанный на установку SC‑дуплексных разъёмов. Устройство предназначено для монтажа на DIN‑рейку TH35 и обеспечивает упорядоченную прокладку и защиту волокон, наличие резервуара для кабеля и съёмной передней панели для доступа к адаптерам и лотку для сварок. Вариант с держателем для кримп‑стыков допускает до 12 сварок в лотке. Возможен ввод кабеля сверху или снизу, прямой или под углом; допустима подача заводских сборок.

Преимущества

Панель имеет узкую конструкцию (ширина 34 мм, 2HP) и небольшую глубину (132,5 мм от рейки без адаптеров), что экономит место в шкафу. Резервуар для волокна и съёмная передняя панель упрощают организацию и обслуживание, а настраиваемые маркировочные полоски позволяют пронумеровать порты. Неиспользуемые вырезы под адаптеры закрываются специальными заглушками, а корпус фиксируется одним удерживающим винтом для простоты обслуживания.

Подходит для

• Телекоммуникационных и LAN‑монтировок, требующих SC‑Duplex соединений
• Центров обработки данных и коммутационных шкафов с DIN‑рейкой TH35
• Сценариев с заводскими сборками кабелей или полевыми сварками с использованием кримп‑держателей

Когда может быть не подходящим

Панель поставляется без адаптеров — для использования с SC‑разъёмами необходимо установить соответствующие адаптеры. Если планируется использование заводских кабелей со штекерами ST, стандартная укомплектованная версия не подойдёт: требуется версия без адаптеров и дополнительные ST‑D адаптеры; ST‑штекеры вставляют в адаптеры до монтажа адаптеров в корпус по соображениям пространства.

Ключевые характеристики

• Поддерживаемые разъёмы: SC‑Duplex (до 6 адаптеров)
• Емкость сварок: лоток с держателем для кримп‑стыков до 12 сварок
• Крепление: совместимость с DIN‑рейкой TH35, несколько вариантов монтажа
• Габариты: ширина 34 мм (2HP), высота 125 мм, глубина 132,5 мм от рейки (без адаптеров)
• Ввод кабеля: сверху или снизу, прямой или под углом; допускается подача заводских сборок
• Кабельная вводная: одна M20 с противовытяжным зажимом в комплекте; возможно до 2 M20 вводов
• Корпус: съёмная передняя панель; крышка корпуса фиксируется одним удерживающим винтом
• Аксессуары: маркировочные полоски, заглушки для неиспользуемых вырезов под адаптеры

Как использовать

Установите панель на DIN‑рейку TH35 в шкафу или распределительном отсеке, установите необходимые SC‑Duplex адаптеры в переднюю панель и заведите кабели через M20 ввод(ы). Закрепите кабели с помощью прилагаемого противовытяжного зажима, уложите запас волокна в резервуар, чтобы сохранить допустимый радиус изгиба, и выполните полевые сварки в лотке с кримп‑держателем. Закройте переднюю панель для защиты адаптеров и сварок. При использовании заводских кабелей со штекерами ST применяйте версию без адаптеров и вставляйте ST‑штекеры в адаптеры до их монтажа в корпус.

Что учитывать перед покупкой

• Адаптеры не включены в комплект — приобретите SC‑Duplex адаптеры или нужный тип адаптеров отдельно
• Выберите вариант: с держателем для кримп‑стыков, со SHRINK‑держателем или без оборудования для использования заводских кабелей
• Проверьте место в шкафу/на рейке: ширина 34 мм (2HP), глубина 132,5 мм от рейки без адаптеров

Рекомендации по эксплуатации

При монтаже соблюдайте минимальный радиус изгиба волокна, используя встроенный резервуар, и не перетягивайте кабельный ввод M20. Маркируйте порты для удобства обслуживания, а при работе с заводскими коннекторами вставляйте штекеры в адаптеры до установки адаптеров в корпус.
