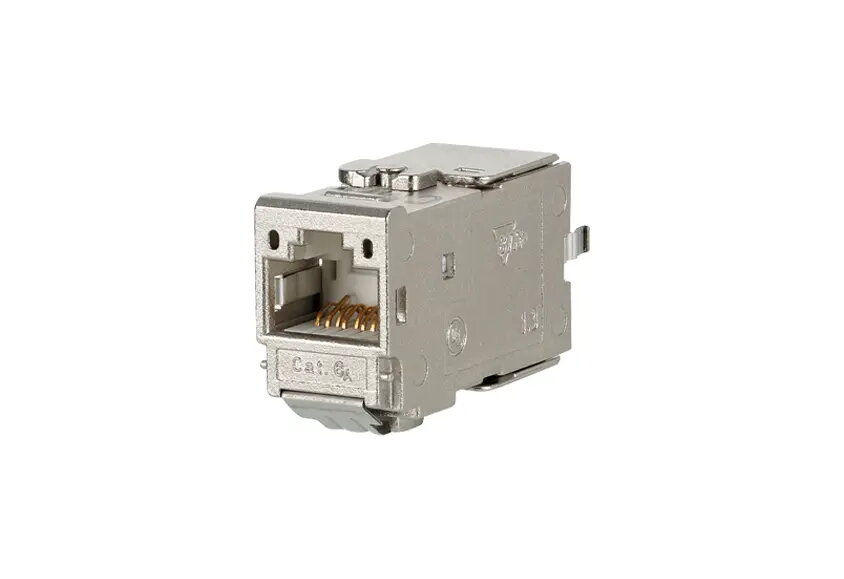

Разъем для проводов RJ-45 MetzConnect BTR 130B11-E — нержавеющая сталь, разъём RJ-45

MetzConnect BTR 130B11-E — это разъём RJ-45 в корпусе из нержавеющей стали, предназначенный для надежной обжимки Ethernet/сетевых кабелей там, где требуется прочный металлический коннектор. Модульное исполнение Cat.6A с подачей кабеля под углом 180° обеспечивает механическую прочность и устойчивость к внешним воздействиям. Поддерживаются как цельные, так и многожильные проводники с использованием IDC-контактов, соединение подходит для высокоскоростных сетей, включая 10 GBit Ethernet и PoE-системы.

Преимущества

Нержавеющий корпус обеспечивает повышенную механическую защиту по сравнению с пластиком и допускает многократное использование модуля. Установка без специальных инструментов и защёлкивающаяся нагрузочная муфта упрощают монтаж. Крышка для прокладки проводов содержит интеллектуальное управление кабелем, пригодное для сильно свитых пар. Коннектор сертифицирован и протестирован в соответствии со стандартами Cat.6A, что гарантирует соответствие требованиям по пропускной способности и помехозащищённости.

Подходит для

• Промышленных сетевых установок, требующих металлического RJ-45
• Наружных и агрессивных сред, где важна повышенная прочность
• Шкафов и дата-центров с требованиями к долговечности соединителей
• Высокоскоростных каналов и 10 GBit Ethernet
• Решений с Power over Ethernet (PoE, PoE+, UPoE)

Ключевые характеристики

• Тип разъёма: модульное завершение RJ-45 для Cat.6A
• Материал корпуса: нержавеющая сталь
• Конструкция монтажа: модуль с подачей кабеля 180°
• Совместимость проводников: цельные AWG 26/1–22/1 и многожильные AWG 26/7–22/7
• Метод обжатия: контакты IDC (insulation displacement connector)
• Управление кабелем: крышка с маркировкой T568A/T568B и адаптацией для сильно скрученных пар
• Монтаж: многоразовый цельный модуль с защёлкивающейся нагрузочной муфтой, без специальных инструментов
• Класс производительности: Cat.6A, соответствие class EA до 500 MHz; испытания компонента до 600 MHz, линка до 800 MHz
• Сетевые возможности: поддержка 10 GBit Ethernet (IEEE 802.3an)
• Поддержка PoE: совместимость с PoE, PoE+ и UPoE

Как использовать

Снимите наружную изоляцию кабеля на рекомендуемую длину для установки крышки. Расположите проводники в соответствии с маркировкой T568A или T568B на крышке и вставьте их в IDC-контакты, затем защёлкните крышку для обжатия. Защёлкните нагрузочную муфту на крышку для фиксации кабеля. Готовый модуль устанавливается в требуемый адаптер или корпус с подачей кабеля 180°. Для стандартной обжимки и фиксации не требуются специальные инструменты.

Рекомендации по использованию

Используйте кабели в пределах указанных диапазонов AWG и строго следуйте маркировке проводов при распайке. Проверьте соответствие с оборудованием для 10 GBit и PoE по мощности, а также выполните тестирование линка после монтажа для подтверждения производительности и устранения ошибок.
