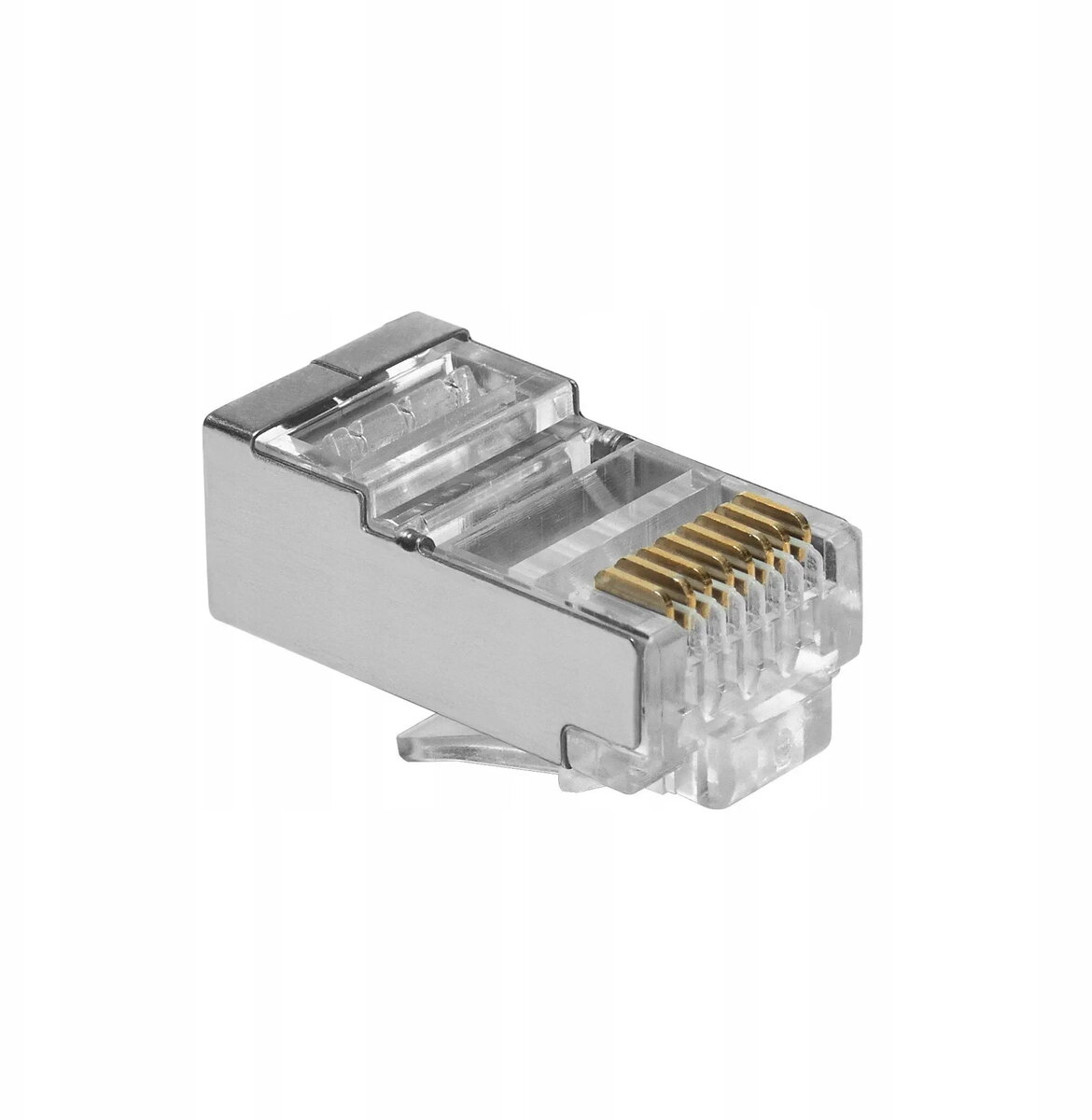

Экранированный разъем RJ45 SFTP Cat 6 MONTIS MT173 – модульный сетевой коннектор

Экранированный RJ45 штекер SFTP Cat 6 от MONTIS MT173 — модульный сетевой разъём, предназначенный для обжима кабелей категории 6 в системах, где важна защита от электромагнитных помех. Конструкция SFTP (фольга плюс оплётка) и металлический корпус обеспечивают заземлённый путь для снижения наводок и перекрёстных помех, что делает этот штекер пригодным для линий Gigabit Ethernet и плотных кабельных разводок в офисах и серверных.

Преимущества

Экранирование повышает целостность сигнала за счёт снижения влияния внешних источников электромагнитных помех и помех в пучках кабелей. Модульный формат упрощает обжим как моножильных, так и многожильных проводников Cat 6 и обеспечивает надежный контакт с типичными 8P8C розетками. Металлический корпус и встроенное механическое крепление улучшают фиксацию и обеспечивают эффективное заземление при использовании с экранированными розетками или панелями.

Подходит для

• Сборки патч-кордов и кастомных кабелей для сетей Gigabit Ethernet
• Обжима кабелей Cat 6 (моножилы и многожилы) в офисных и серверных установках
• Соединений с экранированными кейстоун-модульными розетками и патч-панелями
• Сред с повышенным уровнем электромагнитных помех или плотной кабельной проводки

Ключевые характеристики

• Тип разъёма: RJ45, совместим с 8P8C
• Экранирование: SFTP (фольга + оплётка) с металлическим корпусом
• Категория: Cat 6, подходит для Gigabit Ethernet
• Совместимость с кабелем: моножильные и многожильные проводники Cat 6
• Контакты: позолоченные контакты для надёжной передачи сигнала
• Механика: встроенное облегчение нагрузки и фиксирующий зажим

Как использовать

Подготовьте кабель Cat 6, сняв наружную оболочку на требуемую длину и аккуратно разведя пары проводников, не расплетая их больше необходимого. Расположите жилы в порядке выбранного стандарта (T568A или T568B), полностью вставьте провода в контактные каналы штекера и убедитесь в правильном порядке перед обжимом. Используйте подходящий инструмент для обжима экранированных RJ45, обеспечивающий достаточное усилие для фиксации контактов и закрытия металлического корпуса, при этом экранирование должно соприкасаться с экраном кабеля для надёжного заземления. После обжима проверьте посадку и выполните тест связи для подтверждения целостности и качества линии.

Рекомендации по применению

Для эффективного экранирования используйте штекер в сочетании с экранированными розетками или панелями и обеспечьте непрерывный путь заземления. Минимизируйте степень расплетения пар, чтобы не снижать характеристики Cat 6; следуйте нормативным рекомендациям по максимальной длине расплетения. Применяйте качественный инструмент для обжима экранированных разъёмов и проводите тестирование параметров линии при размещении в ответственных сетях.
