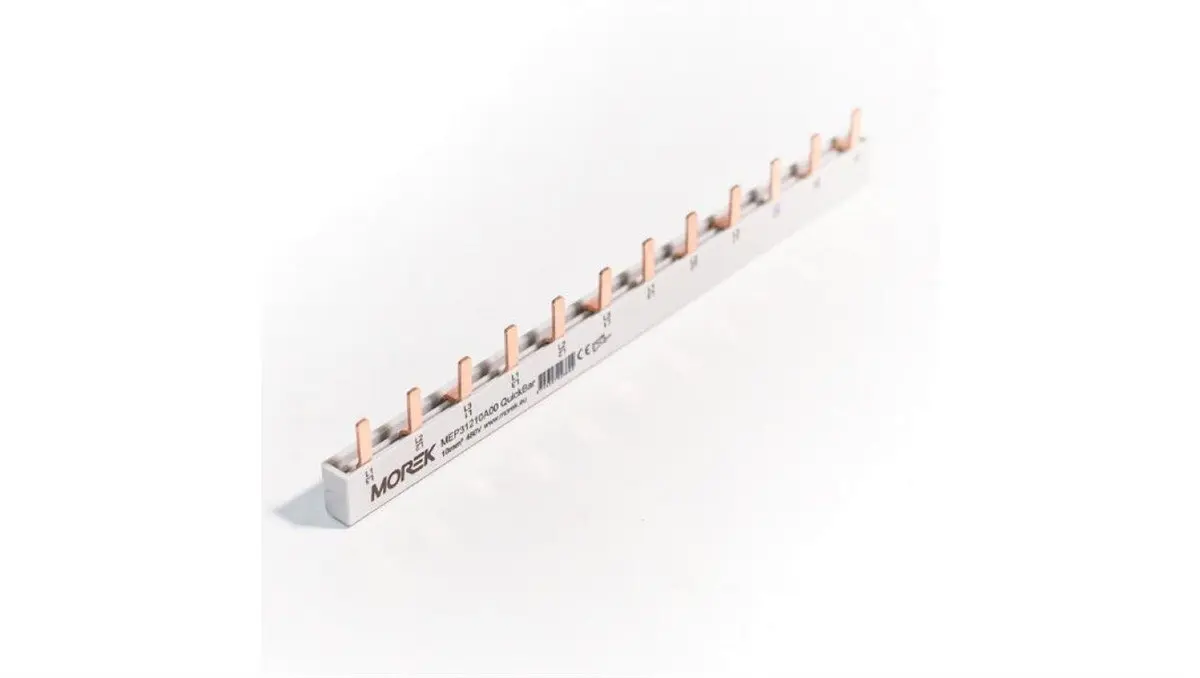

Продукт MOREK QuickBar pin busbar MEP31210A00, 3-phase, 10mm² cross-section, type E, 12 modules length сравнивается с несколькими аналогичными распределительными шинами марки MOREK серии QuickBar. Все рассматриваемые модели объединены общим поперечным сечением проводника в 10 мм² и конфигурацией типа E, однако они отличаются количеством фаз, полюсов, типом контактной части (штыревые или вилочные) и длиной в модулях. Основные различия заключаются в физических размерах, совместимости с определенными типами клемм модульных устройств и схемах разводки питания в распределительных щитах.
⚙️ В представленной ниже таблице спецификаций сопоставляются такие ключевые параметры, как тип соединения, количество фаз или полюсов, поперечное сечение проводника, длина в модулях и особенности конструкции.
| Параметр | MOREK QuickBar pin busbar MEP31210A00, 3-phase, 10mm² cross-section, type E, 12 modules length | MOREK QuickBar pin busbar MEP30910A00 3-phase 10mm² cross-section type E 9 modules length | MOREK QuickBar pin busbar, 1-phase, 10mm cross-section, type E, 18 modules | MOREK QuickBar pin busbar, 2-pole, 10mm cross-section, type E, 12 modules, MEP21210A00 | MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, type E, 15 modules MEF31510A00 | MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, Type E, 9 modules long | Практическое значение |
|---|
| Бренд | MOREK | MOREK | MOREK | MOREK | MOREK | MOREK | Все изделия выпущены одним производителем и соответствуют единым стандартам серии QuickBar. |
| Поперечное сечение | 10 мм² | 10 мм² | 10 мм² | 10 мм² | 10 мм² | 10 мм² | Одинаковая пропускная способность по току для всех сравниваемых моделей. |
| Тип соединения | Штыревое (Pin) | Штыревое (Pin) | Штыревое (Pin) | Штыревое (Pin) | Вилочное (Fork) | Вилочное (Fork) | Штыревые шины удобны для аппаратов с туннельными клеммами, а вилочные обеспечивают большую площадь прижима винтом. |
| Количество фаз / полюсов | 3-фазная | 3-фазная | 1-фазная | 2-полюсная | 3-полюсная | 3-полюсная | Определяет схему подключения оборудования: для однофазных, двухфазных или трехфазных потребителей. |
| Длина в модулях | 12 модулей | 9 модулей | 18 модулей | 12 модулей | 15 модулей | 9 модулей | Выбор длины зависит от физического количества защитных устройств в группе, подлежащих коммутации. |
◎ В таблице вариантов использования ниже оценивается соответствие каждой шины конкретным монтажным задачам в распределительных щитах и щитках управления.
| Сценарий использования | Рекомендуемый продукт | Почему |
|---|
| Монтаж трехфазных групп на 12 модулей со штыревыми клеммами | MOREK QuickBar pin busbar MEP31210A00, 3-phase, 10mm² cross-section, type E, 12 modules length | Идеально подходит по длине и числу фаз для стандартных трехфазных рядов автоматики. |
| Организация питания трехфазного оборудования на 9 модулей | MOREK QuickBar pin busbar MEP30910A00 3-phase 10mm² cross-section type E 9 modules length | Компактная длина удобна при меньшем количестве модульных аппаратов в группе. |
| Разводка питания однофазных потребителей в протяженных рядах | MOREK QuickBar pin busbar, 1-phase, 10mm cross-section, type E, 18 modules | Большая длина на 18 модулей позволяет объединить большее число однополюсных устройств. |
| Коммутация двухполюсных модульных аппаратов | MOREK QuickBar pin busbar, 2-pole, 10mm cross-section, type E, 12 modules, MEP21210A00 | Специально разработана для двухполюсных схем подключения в щитах. |
| Трехфазное подключение на 15 модулей с вилочными зажимами | MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, type E, 15 modules MEF31510A00 | Вилочный тип клемм и увеличенная длина подходят для нестандартных компоновок щитового оборудования. |
| Трехфазные схемы с вилочными клеммами на 9 модулей | MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, Type E, 9 modules long | Обеспечивает надежный винтовой прижим вилочного типа при компактной длине в 9 модулей. |
Шина MOREK QuickBar pin busbar MEP31210A00, 3-phase, 10mm² cross-section, type E, 12 modules length отличается от альтернатив комбинацией трехфазного исполнения, штыревого типа контактов и длины ровно в 12 модулей. Она наиболее подходит для профессиональных электротехнических щитов, где требуется компактно и надежно объединить трехфазную группу модульных устройств с туннельными входами. Покупателю стоит выбрать именно эту модель, если конфигурация его распределительного щита точно соответствует трехфазной схеме на 12 модулей, в то время как другие варианты предпочтительнее при иной фазности, типе клемм или другой протяженности ряда.
