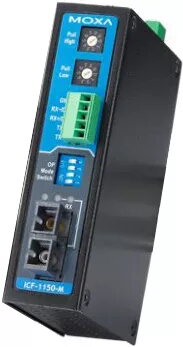

Промышленный преобразователь последовательных интерфейсов в оптоволокно Moxa ICF-1150I-S-SC-T с поддержкой RS-232 и SC

Moxa ICF-1150I-S-SC-T — это высокопроизводительный промышленный преобразователь и повторитель последовательных интерфейсов в оптоволокно, разработанный для обеспечения надежной передачи данных в сложных условиях эксплуатации. Устройство поддерживает протоколы RS-232, RS-422 и RS-485 и оснащено оптоволоконным интерфейсом SC. Благодаря возможности трехсторонней связи преобразователь может одновременно передавать данные через свои последовательные и оптоволоконные порты, обеспечивая эффективное распределение сигналов в промышленных сетях.

Преимущества

Данный преобразователь обеспечивает исключительную гибкость благодаря наличию разъема D-sub для RS-232 и съемного клеммного блока для соединений RS-422 или RS-485. Независимость трех портов устройства позволяет осуществлять одновременную передачу данных, устраняя необходимость в дополнительных преобразователях при мониторинге систем. Кроме того, устройство оснащено удобным поворотным переключателем, который позволяет пользователям легко настраивать подтягивающие резисторы для сетей RS-485 без необходимости демонтажа устройства с DIN-рейки, что значительно упрощает обслуживание и настройку системы.

Подходит для

• Увеличения дальности передачи последовательных данных по оптоволокну
• Подключения счетчиков, RTU и считывателей к общей шине RS-485
• Систем промышленной автоматизации и управления
• Сред, требующих высокой защиты от электромагнитных помех

Когда устройство может не подойти

Данное устройство разработано специально для промышленных задач преобразования последовательных интерфейсов и не предназначено для бытовых сетей или высокоскоростной передачи данных, таких как потоковое видео. Оно не будет работать с оборудованием, не использующим стандартные протоколы последовательной связи.

Основные технические характеристики

• Поддерживаемые интерфейсы: RS-232, RS-422, RS-485 и оптоволокно SC
• Диапазон входного напряжения: 12-48 В постоянного тока
• Монтаж: на DIN-рейку
• Рабочая температура: промышленный стандарт
• Сертификация: UL, CE, FCC, ATEX

Как использовать

Для установки Moxa ICF-1150I-S-SC-T закрепите устройство на стандартной DIN-рейке. Подключите последовательные устройства к соответствующим портам RS-232 или RS-422/485 и подсоедините оптоволоконный кабель к интерфейсу SC. Убедитесь, что источник питания находится в диапазоне 12-48 В. При использовании сети RS-485 отрегулируйте подтягивающие резисторы с помощью встроенного поворотного переключателя в соответствии с требованиями к импедансу вашей конфигурации шины.

Что учесть перед покупкой

• Убедитесь, что ваши последовательные устройства совместимы со стандартами RS-232, RS-422 или RS-485.
• Проверьте, что ваша оптоволоконная инфраструктура использует разъемы SC.
• Убедитесь, что ваш источник питания соответствует требованиям 12-48 В постоянного тока.

Рекомендации по использованию

Для достижения оптимальной производительности в конфигурациях RS-485 с многоточечным или последовательным подключением всегда проверяйте импеданс линии передачи данных и соответствующим образом настраивайте поворотный переключатель для поддержания целостности сигнала на всех подключенных устройствах.
