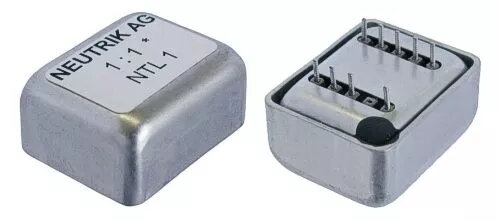

Трансформатор согласования импеданса Neutrik NTL1 Серый

Neutrik NTL1 — профессиональный трансформатор согласования импеданса 1:1 в сером корпусе, предназначенный для установки на печатную плату и имеющий полное экранирование. Компактные размеры (приблизительно 22,4 мм по ширине и 18 мм по глубине) позволяют встраивать устройство в аудиоаппаратуру, где требуется точное согласование импеданса и минимальные потери сигнала.

Преимущества

Полное экранирование снижает электромагнитные помехи и сохраняет целостность сигнала. Соотношение 1:1 обеспечивает гальваническую развязку между цепями при сохранении уровней сигнала. Конструкция для монтажа на ПП обеспечивает надёжную и компактную установку. Прочное исполнение и стандартизированный монтаж упрощают интеграцию как в профессиональную студийную технику, так и в потребительские аудиоустройства.

Подходит для

• Соединения аудиоустройств с разными заземлениями или импедансами
• Студийного оборудования и маршрутизации сигналов на печатных платах
• Устройств, требующих гальванической развязки для предотвращения шума и петель заземления

Ключевые характеристики

• Коэффициент трансформации: 1:1
• Тип монтажа: монтаж на печатную плату (PCB)
• Экранирование: полное экранирование
• Приблизительные размеры: 22,4 мм (ширина) × 18 мм (глубина)
• Цвет: серый

Как использовать

Паять трансформатор на плату в соответствии с разводкой и рекомендациями производителя, соблюдая правильную ориентацию и обеспечивая качественные пайки. Устанавливать трансформатор между входными и выходными каскадами там, где требуется согласование импеданса или гальваническая развязка. Придерживаться стандартных правил проектирования печатных плат по заземлению и трассировке сигналов для максимальной эффективности экранирования.

Рекомендации по использованию

Используйте Neutrik NTL1 в системах, где требуется соотношение 1:1 и развязка; избегайте механических перегрузок и воздействия температур, превышающих нормы пайки. Для оптимального результата соблюдайте рекомендации по расположению компонентов на плате и разделяйте силовые и аудиосигнальные трассы.
