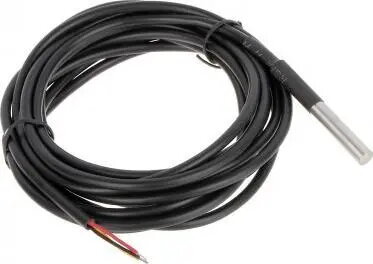

Датчик температуры DS18B20, No name CT-DS18B20/3M, цифровой 1‑wire, кабель 3 м

Датчик температуры DS18B20 CT-DS18B20/3M — цифровой термометр на базе микросхемы DS18B20 с фиксированным кабелем длиной 3 м. Устройство использует интерфейс 1‑wire для передачи откалиброванных значений температуры в цифровом виде, что упрощает подключение к микроконтроллерам, одноплатным компьютерам и системам мониторинга. Герметичный зонд и кабель позволяют размещать датчик внутри корпусов и в других помещениях, требующих компактного цифрового решения для измерения температуры.

Преимущества

DS18B20 обеспечивает точные цифровые измерения температуры без необходимости отдельного аналого‑цифрового преобразования. Интерфейс 1‑wire уменьшает количество проводов и упрощает разводку. Кабель длиной 3 м даёт большую гибкость при размещении датчика относительно контроллера. Компактный герметичный зонд и стойкая изоляция кабеля подходят для ограниченных пространств и типичных внутренних условий эксплуатации.

Подходит для

• Мониторинга температуры в помещениях
• Контроля температуры внутри корпусов и шкафов
• Систем климат‑контроля и HVAC
• Проектов с микроконтроллерами и одноплатными компьютерами
• Сбора данных и удалённого измерения температуры при необходимости использования цифрового одноцепочного датчика

Ключевые характеристики

• Тип датчика: цифровой температурный датчик на базе DS18B20
• Интерфейс: цифровой 1‑wire
• Длина кабеля: 3 м
• Формат зонда: компактный герметичный зонд для внутреннего использования
• Выход: откалиброванное цифровое значение температуры

Как использовать

Подключите датчик к контроллеру по схеме 1‑wire: линия данных, общий провод и при необходимости устойчивый подтягивающий резистор на линии данных, если паразитное питание не используется. Подключите линию данных к совместимому GPIO или 1‑wire входу, обеспечьте общий провод и используйте доступные библиотеки/драйверы DS18B20 для опроса датчика. Считывайте цифровые значения температуры периодически или по запросу. Зафиксируйте кабель и зонд, чтобы исключить механическое натяжение и повреждение соединений.

Рекомендации по эксплуатации

Во избежание искажений измерений не размещайте зонд на прямом солнечном свете или рядом с нагревательными элементами. При установке внутри корпуса обеспечьте доступ воздуха к датчику или расположите его в точке, отражающей внутреннюю температуру. При подключении нескольких датчиков на одну шину используйте стабильный подтягивающий резистор и следуйте рекомендациям по адресации и временным интервалам в документации DS18B20.
