Обжимной разъём SMA-W-RP/ZAC.H-155 No name — обратный SMA для кабеля H-155 (обжим)

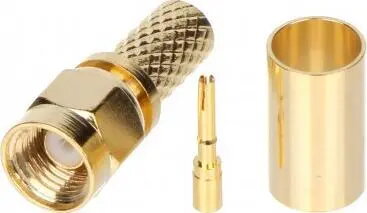

Crimp SMA-W-RP/ZAC.H-155 — это кримпованный разъём SMA с обратной полярностью (RP-SMA), рассчитанный на кабели типа H-155 и им эквивалентные. Он обеспечивает резьбовое RF-соединение, часто требуемое для Wi‑Fi оборудования, телеметрии и приборов для радиоизмерений. Разъём предназначен для монтажа кабелей в полевых условиях или в мастерской при восстановлении или изготовлении коаксиальных кабелей.

Преимущества

Кримпованный способ монтажа обеспечивает прочное механическое и стабильное электрическое соединение при правильной установке на H-155. Конфигурация со сменённой полярностью подходит для устройств и антенн, требующих RP-SMA, при этом сохраняется стандартная резьбовая муфта SMA для надёжного стыковывания. Металлический корпус компактного размера способствует стабильным RF-характеристикам в диапазонах, характерных для Wi‑Fi и телеметрии, а совместимость с ручными инструментами облегчает монтажные работы.

Подходит для

• Изготовления и ремонта RF-кабелей для Wi‑Fi маршрутизаторов и клиентских устройств
• Подключения антенн к телеметрическим и удалённым модулям
• Сборки кабельных линий для лабораторных и полевых RF-измерений
• Индивидуальных кабельных решений для IoT и коротковолновых радиосистем

Ключевые характеристики

• Тип разъёма: SMA с обратной полярностью, кримп
• Предназначен для кабеля: H-155 или эквивалентного тонкого коаксиала
• Вариант контакта: обратная полярность (соответствующее расположение центрального контакта)
• Метод установки: кримп фиксация оплётки и монтаж центрального контакта методом клеммения или пайки в зависимости от конструкции
• Муфта: резьбовое соединение по стандарту SMA
• Рабочие частоты: пригоден для диапазонов Wi‑Fi и других VHF/UHF применений при корректной сборке

Как использовать

Подготовьте кабель H-155, аккуратно сняв внешнюю изоляцию, оголив оплётку и центральный провод до размеров, рекомендуемых для данного разъёма. Наденьте кримп-обжимную втулку, вставьте кабель в корпус разъёма так, чтобы центральный провод сел в контакт, а оплётка располагалась под втулкой. Выполните обжим втулки подходящим кримпером для надёжной фиксации оплётки; при необходимости припаяйте или зафиксируйте центральный контакт в соответствии с конструкцией. Проверьте механическую прочность и электрическую целостность соединения перед эксплуатацией.

Рекомендации по эксплуатации

Для стабильных результатов используйте инструменты и втулки, соответствующие диаметру H-155. Перед окончательной сборкой проверьте совместимость полярности с оборудованием и при использовании в критичных RF-приложениях выполните проверку целостности или измерение коэффициента стоячей волны.
