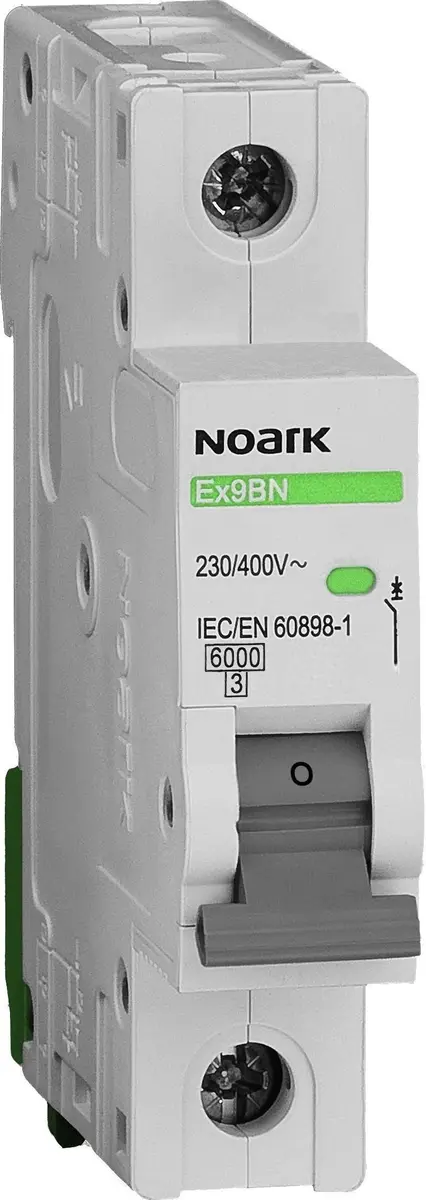

Автоматический выключатель noark Ex9BN 1P B20 — миниатюрный однополюсный 20 A B-характеристика

Мини-автомат noark Ex9BN 1P B20 — однофазный модульный выключатель от перегрузок и короткого замыкания с номинальным током 20 А и характеристикой срабатывания B. Предназначен для защиты электрических линий в жилых и небольших коммерческих помещениях, монтажа на DIN-рейку и защиты осветительных цепей, розеток и маломощных приборов. Компактный корпус обеспечивает простую интеграцию в щитах стандартного типа.

Преимущества

Автомат сочетает в себе предсказуемую термо-магнитную характеристику срабатывания и небольшие габариты, что удобно при ограниченном пространстве в щите. Характеристика B обеспечивает чувствительность к умеренным пусковым токам и одновременно защищает проводку и подключённую нагрузку от перегрузок и коротких замыканий. Устройство предоставляет явные положения «вкл/выкл» и возможность ручного восстановления после срабатывания.

Подходит для

• Освещение в жилых помещениях
• Розеточные группы и мелкая бытовая техника
• Небольшие коммерческие и офисные распределительные щиты
• Замена модульных автоматов на DIN-рейке

Ключевые характеристики

• Количество полюсов: однофазный (1P)
• Номинальный ток: 20 А
• Характеристика срабатывания: B (термо-магнитная)
• Крепление: корпус для монтажа на DIN-рейку
• Назначение: защита от перегрузки и короткого замыкания с ручным восстановлением
• Применение: для стандартных электрических сетей низкого напряжения
• Эксплуатационные условия: пригоден для использования в стандартных внутренних щитах

Как использовать

Установите автомат на DIN-рейку в распределительном щите в соответствии с местными правилами электромонтажа. Подключите фазный провод к входному зажиму, нагрузочный провод к выходному зажиму, соблюдая рекомендуемый момент затяжки клемм и требования по изоляции. Отключайте автомат перед проведением работ на линии; после срабатывания вручную включайте его только после устранения причин срабатывания.

Рекомендации по использованию

Выбирайте данный автомат на 20 А с характеристикой B для цепей с умеренными пусковыми токами, например, для осветительных линий и общих розеточных групп. Не применяйте однофазный модульный автомат для непосредственного переключения трёхфазных нагрузок; соблюдайте требования местных нормативов по групповым и дифференциальным защитам. Регулярно проверяйте состояние клемм и отсутствие влаги или загрязнений в щите для обеспечения надёжной работы.
