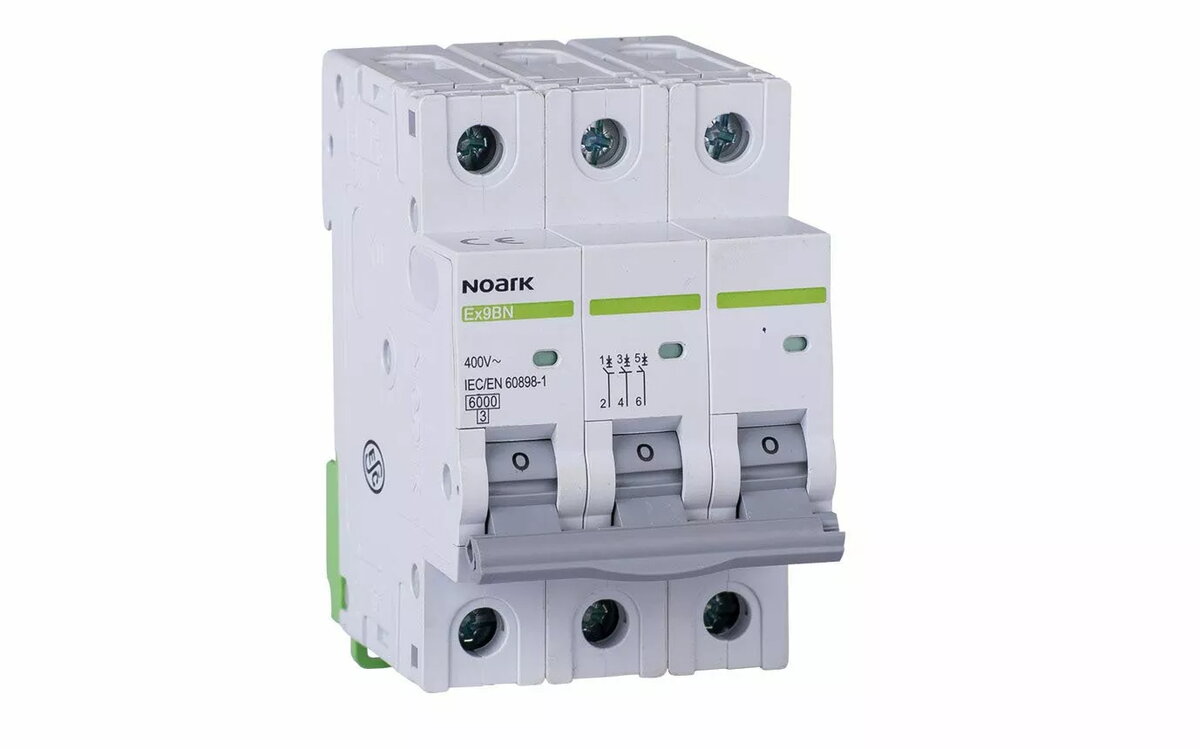

Автоматический выключатель noark Ex9BN 3P B10, 3-полюсный, характеристика B, 10 A

Модульный автомат защиты noark Ex9BN 3P B10 представляет собой трёхполюсный автоматический выключатель с кривой срабатывания типа B и номинальным током 10 А. Предназначен для защиты от перегрузок и коротких замыканий в низковольтных электрических сетях и устанавливается на стандартную DIN-рейку. Применяется в распределительных щитах жилых, коммерческих и лёгких промышленных объектов для селективной защиты и быстрого отключения повреждённых линий.

Преимущества

Устройство обеспечивает одновременное отключение трёх фаз и обладают характеристикой B, что позволяет корректно работать при умеренных пусковых токах и быстро реагировать на короткие замыкания. Компактный дизайн и совместимость со стандартной DIN-рейкой упрощают монтаж и замену в щитах. Стабильная срабатываемость способствует точной локализации повреждений и снижению времени простоя электрических цепей.

Подходит для

• Защиты осветительных и силовых линий в жилых помещениях
• Распределительных щитов в небольших офисах и торговых точках
• Селективной защиты небольших двигателей и оборудования с низкими пусковыми токами
• Фидерных линий фаза-фаза и трёхфазных линий в лёгкой промышленности

Ключевые характеристики

• Полюса: трёхполюсное исполнение для одновременного управления тремя фазами
• Кривая срабатывания: B — подходит для цепей с низкими и умеренными пусковыми токами
• Номинальный ток: 10 A
• Функции защиты: теплово-магнитное срабатывание для защиты от перегрузки и КЗ
• Монтаж: совместимость со стандартной DIN-рейкой (соответствие нормам EN/IEC для монтажа)
• Применение: низковольтные трёхфазные распределительные сети

Как использовать

Установите автомат на стандартную DIN-рейку в подходящем распределительном щите, обеспечив правильную ориентацию и надёжное подключение фазных и нагрузочных проводников. Подключите входящие линии к клеммам линии, а отходящие цепи к клеммам нагрузки, соблюдая рекомендуемые моменты затяжки и производя монтаж только при обесточенном состоянии. После установки включите автомат и проверьте работу под нормальной нагрузкой. В случае срабатывания отключите питание перед осмотром защищаемой цепи и выполните повторное включение только после устранения причины срабатывания.

Рекомендации по эксплуатации

Эксплуатируйте автомат в пределах его номинального тока и напряжения, регулярно проверяйте состояние клемм и отсутствия нагрева, а также избегайте установки в условиях повышенной влажности или агрессивной среды для обеспечения надёжной работы.
