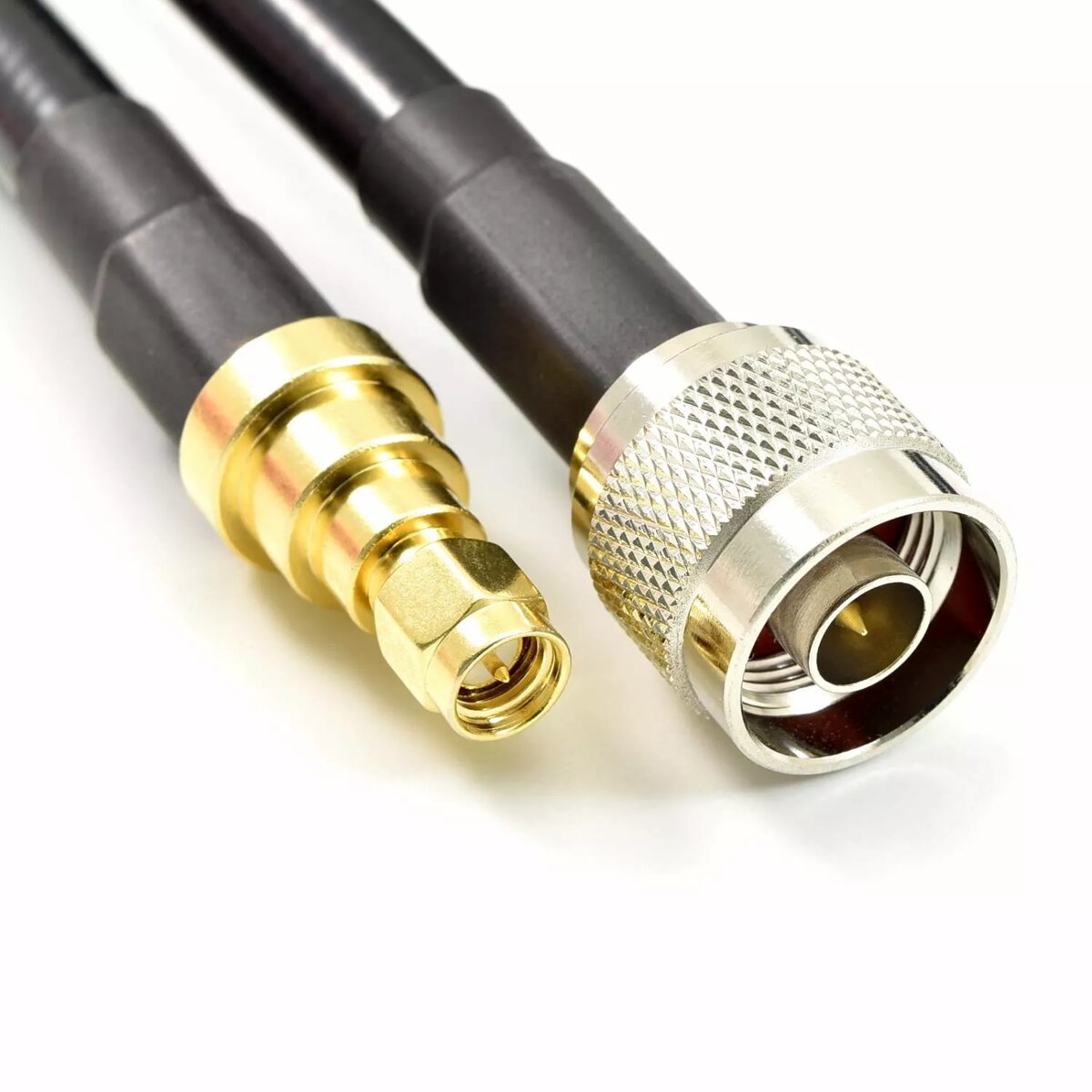

Коаксиальный кабель OEM N male — SMA male 5 м CF400

Коаксиальный кабель OEM N male to SMA male 5 m CF400 — это пятиметровый RF-кабель, выполненный на базе низко потерьного коаксиального материала CF400 и оснащённый N-разъёмом (male) с одной стороны и SMA-разъёмом (male) с другой стороны. Предназначен для передачи радиочастотных сигналов между оборудованием с портами N и SMA, обеспечивая стабильную характеристику сопротивления и уменьшение потерь по длине кабеля. Комбинация длины и типов разъёмов подходит для лабораторных подключений, антенн и соединений между устройствами в полевых и стационарных условиях.

Преимущества

Конструкция CF400 обеспечивает пониженную ослабляемость сигнала по сравнению со стандартными кабелями аналогичного диаметра, что помогает сохранять уровень сигнала на 5 м. N-мужской разъём обеспечивает надёжное механическое соединение и стойкость к внешним нагрузкам, а SMA-мужской разъём обеспечивает компактное и точное подключение к малогабаритным RF-разъёмам. Кабель обладает достаточной гибкостью для прокладки в стойках и на рабочем столе измерительной станции, поддерживая согласованную характеристику импеданса для минимизации отражений.

Подходит для

• Подключения антенн к маршрутизаторам, модемам или RF-усилителям с портами N и SMA
• Лабораторных и стендовых измерительных конфигураций, требующих 5-метровой связи
• Временных полевых установок и межприборных соединений, где важны гибкость и низкие потери
• Соединения генераторов сигналов, анализаторов спектра и трансиверов с разными типами разъёмов

Ключевые характеристики

• Длина: 5 метров
• Разъём A: N (male)
• Разъём B: SMA (male)
• Тип кабеля: низкопотерьная конструкция CF400
• Импеданс: 50 Ом (номинально)
• Применение: передача RF-сигналов между интерфейсами N и SMA
• Гибкость: подходит для прокладки в стойках и лабораторных установках

Как использовать

Перед подключением убедитесь, что оборудование отключено или изолировано в соответствии с инструкциями по безопасности. Совместите разъёмы N male и SMA male с соответствующими гнёздами, аккуратно навинтите SMA до плотного прилегания и закрепите N-разъём до полного соединения. Не перетягивайте разъёмы; при необходимости используйте динамометрический ключ для обеспечения рекомендованного момента затяжки. Прокладывайте кабель без острых перегибов и избегайте подвешивания кабеля за коннекторы, держите его на удалении от силовых кабелей и источников сильных помех.

Рекомендации по эксплуатации

Для сохранения качества передачи избегайте частых изгибов вблизи коннекторов, периодически проверяйте состояние резьбы и контактов на наличие коррозии или ослабления. При проведении измерений контролируйте плотность соединений и состояние кабеля перед каждым критическим тестом для снижения влияния кабеля на результаты.
