Удлинитель HDMI/RJ45/USB OEM HDMI+USB-EX-100 — передача HDMI и USB по Cat5e/6, до 100 м

OEM HDMI+USB-EX-100 — удлинитель, передающий HDMI-видео и USB-сигналы по одному кабелю Cat5e/6 с разъемом RJ45 на расстояние до 100 метров. Устройство позволяет разделить расположение источника и экранов или USB-периферии, сохраняя передачу видеосигнала HDMI и работу USB-устройств. Модель подходит для ситуаций, когда прокладка длинных HDMI-кабелей затруднительна или нежелательна, и упрощает проводку между компьютером, медиаплеером или AV-источником и удалённым монитором, сенсорной панелью или клавиатурой и мышью.

Преимущества

Удлинитель обеспечивает совместную передачу HDMI и USB по стандартной витой паре, что снижает количество кабелей и сложность монтажа. Поддерживается дистанция передачи до 100 м при использовании кабеля Cat5e/6, с сохранением качества сигнала в типичных AV-приложениях. Решение уменьшает потребность в специальных кабелях и позволяет интегрировать систему в конференц-залы, цифровые вывески и распределённые AV-инсталляции.

Подходит для

• Конференц-залов, где компьютер или медиаплеер находятся удалённо от дисплея
• Информационных табло и цифровых вывесок с удалёнными экранами
• AV-стойок и диспетчерских, где источники централизованы, а экраны — удалены
• Сенсорных киосков и интерактивных дисплеев, требующих USB-соединения на расстоянии
• Учебных аудиторий и тренинговых залов с разнесённым оборудованием

Ключевые характеристики

• Среда передачи: один кабель Cat5e/6 (RJ45)
• Максимальная длина передачи: до 100 метров
• Передаваемые сигналы: HDMI-видео и USB-данные одновременно
• Поддержка видео: HDMI-разрешения, зависящие от возможностей источника и приёмника
• Поддержка USB: работа с распространёнными USB-периферийными устройствами (зависит от питания и драйверов)

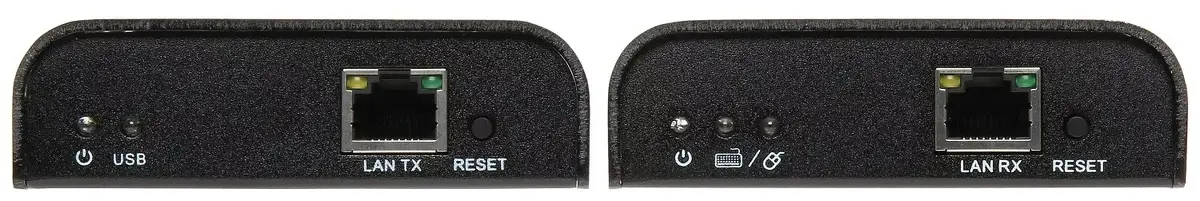

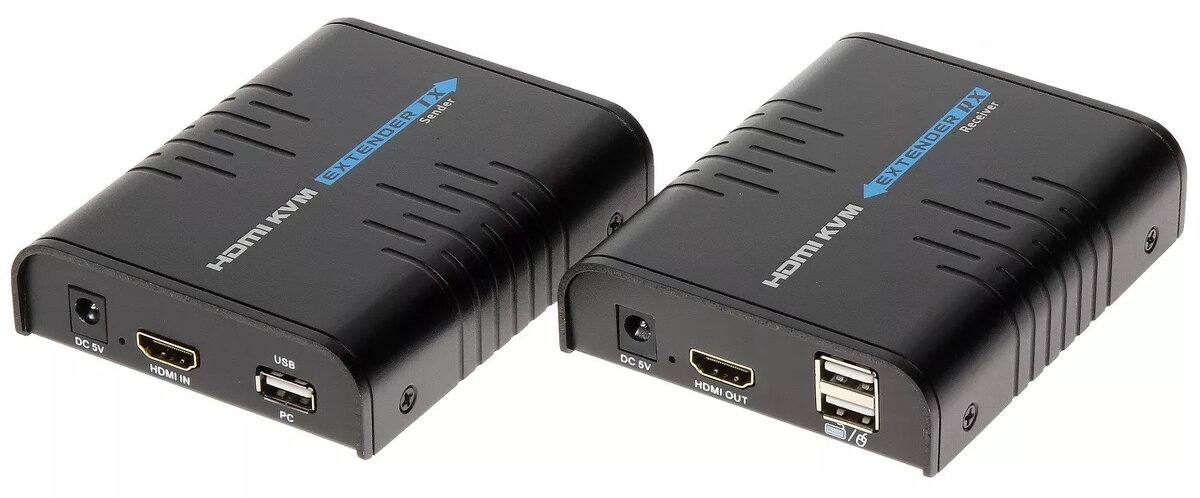

• Комплектация: блок передатчика и блок приёмника для локального и удалённого подключений

Как использовать

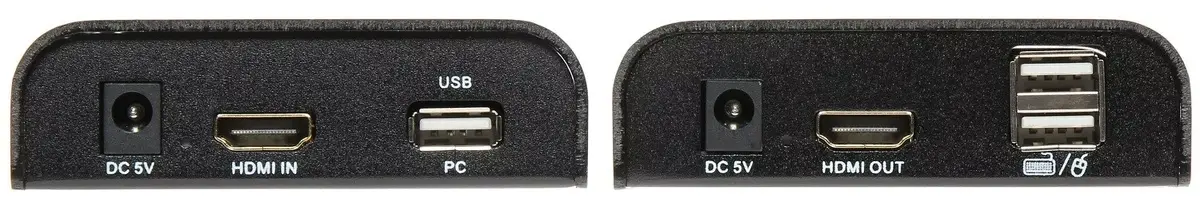

Разместите передатчик рядом с HDMI/USB-источником, а приёмник — рядом с удалённым дисплеем или USB-устройством. Подключите HDMI-выход источника к HDMI-входу передатчика и при необходимости подключите USB-интерфейс локально. Проложите один кабель Cat5e или Cat6 между RJ45-разъёмами передатчика и приёмника, обеспечив качественную обжимку и соответствие длине до 100 м. На удалённом конце подключите HDMI-вход приёмника к дисплею и USB-периферий к USB-порту приёмника. Подайте питание на устройства согласно инструкции производителя и проверьте, что источник и дисплей настроены на требуемое разрешение, а USB-устройства определяются хостом.

Рекомендации по эксплуатации

Для стабильной работы используйте качественный кабель Cat5e/6, при возможности экранированный, и избегайте прокладки рядом с силовыми кабелями. Не превышайте максимально допустимую длину кабеля. Перед окончательной установкой проверьте совместимость разрешений HDMI и USB-устройств, а также при необходимости обеспечьте внешний источник питания для энергозатратных USB-периферий.
