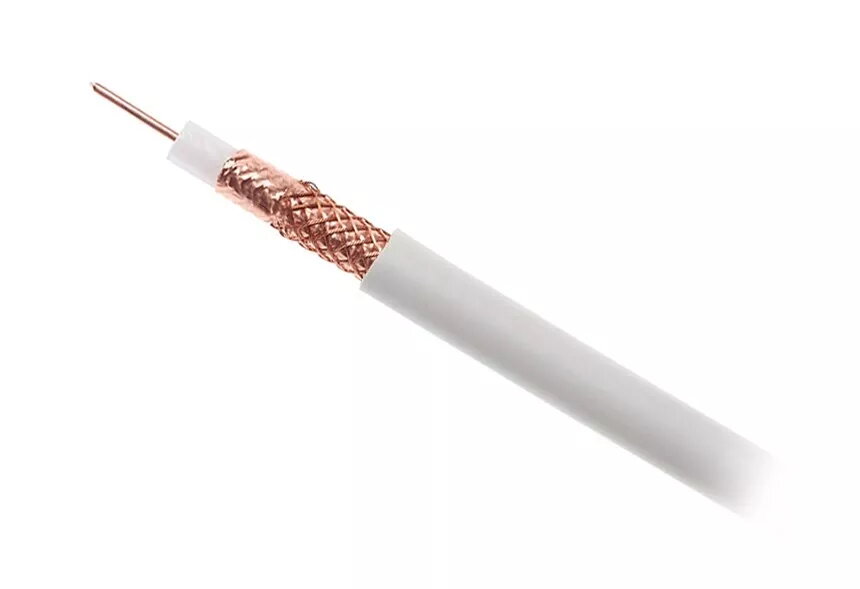

Коаксиальный кабель Elektrokabel YWDXpek 75-1,15/4,8 HD-1000 FHD 100 м

Коаксиальный кабель Elektrokabel YWDXpek 75-1,15/4,8 HD-1000 FHD 100 м предназначен для передачи видеосигналов и других низкочастотных сигналов с волновым сопротивлением 75 Ω. Конструкция с размерами проводника и диэлектрика 1,15 / 4,8 мм обеспечивает совместимость с системами видеонаблюдения и передачей Full HD, а также стабильные электрические характеристики при прокладке защищённых линий передачи.

Преимущества

Кабель обеспечивает стабильное согласование импеданса и предсказуемое ослабление сигнала, что способствует сохранению качества изображения на дистанции. Экранирующая структура снижает влияние внешних электромагнитных помех, что важно в шумной электрической среде. Длина 100 м на катушке упрощает планирование и монтаж трасс между камерами и регистраторами.

Подходит для

• Подключения камер видеонаблюдения и систем слежения
• Передачи Full HD (FHD) и аналоговых видеосигналов
• Распределения сигналов в системах безопасности и мониторинга
• Прокладки в стационарных трассах, кабель-каналах и защищённых кабельных рукавах

Ключевые характеристики

• Волновое сопротивление: 75 Ω
• Размеры проводника / диэлектрика: 1,15 мм / 4,8 мм
• Длина кабеля: 100 м на катушке
• Применение: передача видеосигналов и низкочастотных сигналов (аналоговые и цифровые)
• Экранирование: конструкция обеспечивает снижение электромагнитных помех

Как использовать

Прокладывайте кабель по согласованной трассе, закрепляя его креплениями и избегая резких перегибов и растяжений. Выполняйте оконцовку с помощью совместимых разъемов (BNC, RCA или иных, требуемых оборудованием), обеспечивая правильное заземление экрана в одной точке для минимизации контуров заземления. После монтажа проверьте целостность проводников и качество сигнала, чтобы убедиться в допустимом уровне затухания и правильной передаче изображения.

Рекомендации по применению

Для поддержания качества видеосигнала соблюдайте допустимые длины трасс для выбранного разрешения и используйте качественные разъёмы. В условиях сильных помех контролируйте непрерывность экрана и при необходимости применяйте дополнительное заземление или защитные трубы. Храните катушку горизонтально и раскатывайте кабель без перегибов.
