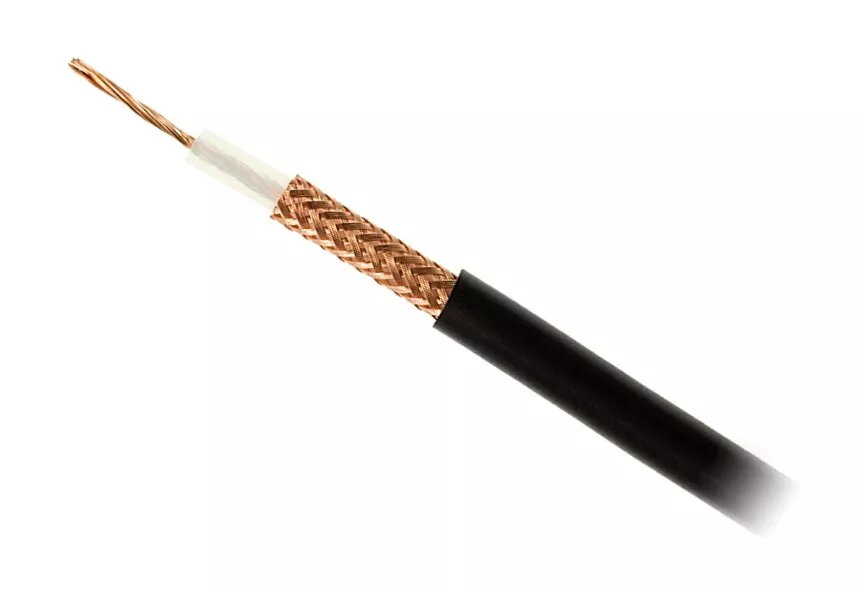

Коаксиальный кабель EK-H155 (YWLXpek 50-1.17mm2/3.9) производства LEC — это 50-омный передающий кабель, предназначенный для распределения радиочастотных сигналов. Проводник сечением 1,17 мм² и номинальный внешний параметр 3,9 мм обеспечивают стабильную характеристику импеданса и контролируемое затухание при передаче сигналов для антенн, систем видеонаблюдения и вещательных или коммуникационных линий.
Преимущества
Кабель обеспечивает заданный импеданс 50 Ω и относительно крупное сечение проводника, что уменьшает активные потери на умеренных расстояниях. Внешний диаметр 3,9 мм обеспечивает компромисс между гибкостью и механической защитой, совместим с типовыми методами прокладки для антенн, камер наблюдения и радиочастотного оборудования. Конструкция ориентирована на стабильную электрическую работу с низким уровнем отражений.
Подходит для
- Питание антенн для наземных и спутниковых систем
- Передача видео для систем видеонаблюдения
- Короткие и средние трансляционные и коммуникационные линии
- Испытательные стенды и лабораторная коммутация при требовании 50 Ω согласования
Когда может не подойти
Кабель рассчитан на 50-омные радиочастотные применения и не предназначен для сетей питания, высоковольтной или низкочастотной передачи энергии. Для очень длинных линий, где критично минимизировать затухание, могут потребоваться кабели с меньшими потерями или большим диаметром. Также в специализированных условиях с повышенными требованиями к химической стойкости, огнестойкости или рабочим температурам могут потребоваться изделия с соответствующими защитными оболочками и сертификатами.
Ключевые характеристики
- Характеристический импеданс: 50 Ом
- Сечение проводника: 1,17 мм²
- Номинальный внешний параметр (диаметр): 3,9 мм
- Сфера применения: радиочастотная и сигнальная передача (антенные линии, видеонаблюдение, вещание/связь)
Как использовать
Обрежьте и зачистите концы в соответствии со стандартными процедурами подсоединения коаксиального кабеля: удалите внешнюю оболочку и диэлектрик на длину, требуемую для используемых коннекторов, чтобы обнажить экран и центральный проводник. Применяйте совместимые 50 Ω разъемы и соблюдайте рекомендуемые крутящие моменты для обеспечения согласования импеданса и минимизации отражений. Прокладывайте кабель, избегая резких изгибов ниже допустимого радиуса, защищайте от острых кромок и фиксируйте хомутами, чтобы исключить механическое растяжение. Для внешней прокладки используйте герметизацию и погодозащиту разъемов по необходимости.
На что обратить внимание перед покупкой
- Убедитесь, что 50-омный кабель с сечением 1,17 мм² и внешним параметром 3,9 мм соответствует требованиям по затуханию и согласованию вашего оборудования
- Проверьте совместимость с разъемами и необходимость дополнительных адаптеров
- Оцените соответствие оболочки условиям эксплуатации (УФ-воздействие, температурный диапазон, влага) для предполагаемых мест установки
Рекомендации по эксплуатации
Для поддержания параметров используйте согласованные 50 Ω соединители и избегайте чрезмерных изгибов и механических нагрузок. После монтажа рекомендуется измерить коэффициент стоячей волны (КСВ) и потери вставки в рабочем диапазоне частот, чтобы убедиться в допустимых параметрах канала передачи.
