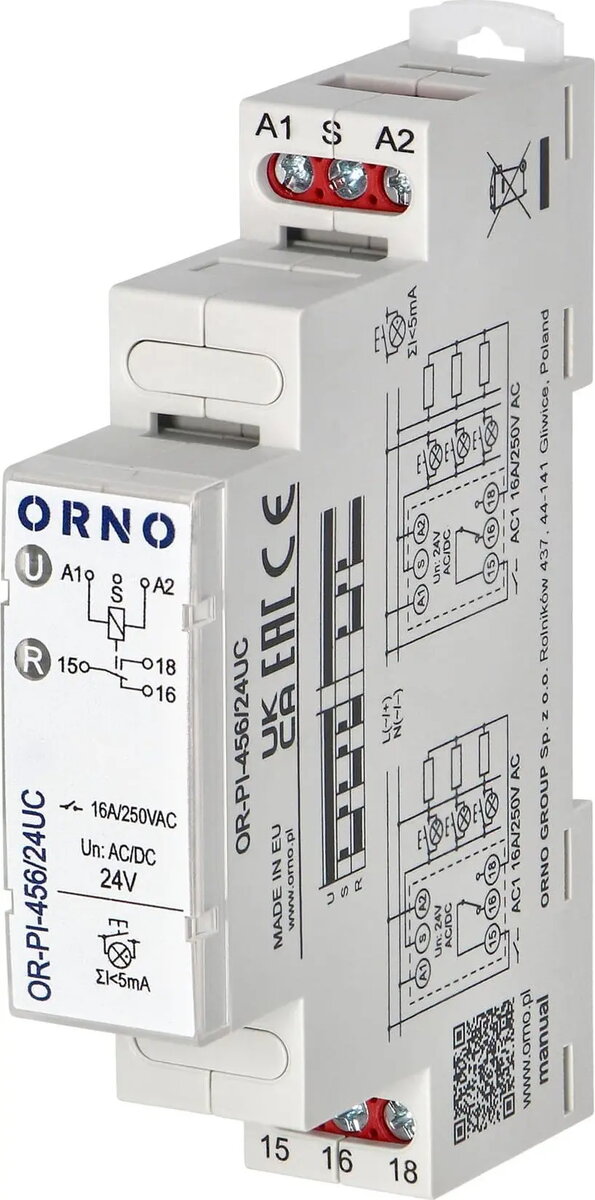

Бистабильное установочное реле ORNO OR-PI-456/24UC 24 VAC/DC, 16 А

Бистабильное монтажное реле ORNO OR-PI-456/24UC представляет собой компактное устройство коммутации, предназначенное для электрических установок, где требуется защелкивающееся (латч) состояние контактов. Реле управляется напряжением 24 В переменного или постоянного тока и обеспечивает коммутационную способность до 16 А, что позволяет управлять освещением, небольшими двигателями и другими нагрузками автоматизации зданий, сохраняя состояние контактов после исчезновения управляющего импульса.

Преимущества

Реле уменьшает потребление энергии управления за счёт удержания выходного состояния без постоянного сигнала управления. Совместимость с 24 VAC и 24 VDC обеспечивает гибкость при подключении. Номинал переключения 16 А подходит для большинства типичных нагрузок, а конструкция, пригодная для установки на DIN-рейку или в щит, упрощает монтаж в распределительных шкафах и автоматических панелях.

Подходит для

• Управления цепями освещения с требованием защёлкивающегося переключения
• Приводов и небольших электродвигателей в системах автоматизации
• Интеграции в системы автоматизации зданий и умного дома
• Цепей, где важно снизить энергопотребление цепи управления

Ключевые характеристики

• Управляющее напряжение: 24 В переменного или постоянного тока
• Тип контактов: бистабильное (защёлкивающееся) реле
• Коммутационная способность: 16 А
• Область применения: монтажные электропроводки, освещение, управление двигателями, автоматизация зданий
• Монтаж: конструкция для установки на DIN-рейку или в распределительный щит

Как использовать

Установите реле в подходящем корпусе или на DIN-рейке в соответствии с местными правилами электромонтажа. Подключите управляющее напряжение 24 VAC или 24 VDC к соответствующим клеммам, а нагрузку — к коммутационным контактам, рассчитанным на 16 А. Короткий импульс управления переключает реле в противоположное состояние контактов, и реле сохраняет это состояние до подачи следующего импульса. Убедитесь, что проводка, предохранители и характеристики нагрузки соответствуют номиналам реле по напряжению и току.

Рекомендации по применению

Применяйте предохранители или автоматические выключатели, соответствующие номиналу нагрузки, и соблюдайте максимальную коммутационную способность 16 А. Для индуктивных нагрузок, таких как двигатели, предусмотрите подавление выбросов и меры по смягчению пускового тока. Проверьте совместимость с источником управляющего напряжения (24 VAC или 24 VDC) и следуйте нормам безопасной установки.
